三角形桁架式承载桥梁结构设计

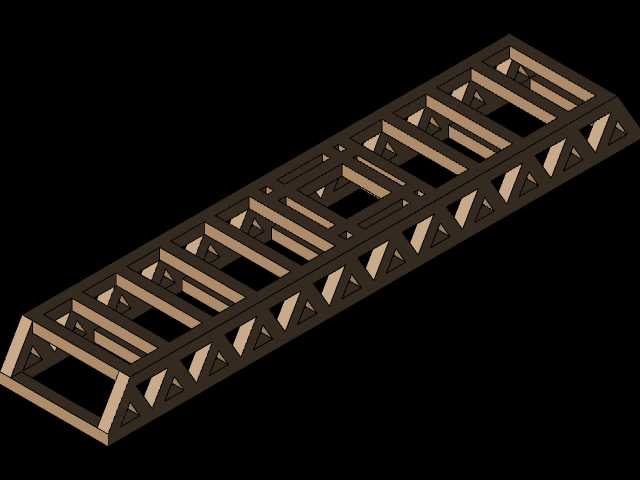

该桁架式桥梁结构主要面向小跨度临时承载、教学实验验证、轻型物料跨距输送场景使用，可作为小型物料输送线的跨工位支撑载体，也可用于结构力学教学中的承载性能验证试件，适配轻载工况下的跨空支撑需求，无需额外浇筑混凝土基座，可直接架设在两端支撑墩上完成部署。整体采用三角形稳定构型作为核心受力单元，沿桥梁纵向连续排布三角斜撑结构，上下弦杆采用等截面矩形型材拼接，横向设置多道横撑连接两侧主桁架，形成封闭的箱型框架受力体系，避免单侧受力时出现结构侧翻或扭转变形。设计过程中优先考虑材料的受力效率，所有斜撑均沿主应力迹线方向布置，最大化减少非受力方向的材料冗余，镂空的框架结构在保证整体刚度的前提下大幅降低结构自重，经实际承载验证，结构顶面可稳定承载超过70磅的竖向载荷，加载时不会出现明显的挠曲变形或杆件失稳问题。顶面预留的方形安装位可直接固定水桶类储料容器或小型作业工装，安装边界与主桁架上弦杆的顶面齐平，固定点位对应下方横撑位置，避免局部载荷直接作用在无支撑的弦杆段造成局部凹陷。结构所有杆件连接节点均采用满接固定形式，节点处无多余突出结构，整体外轮廓为规整的长方体构型，宽度方向尺寸适配常规轻型输送通道的通行宽度，长度方向可根据实际跨距需求调整三角单元的排布数量，单段标准单元可直接拼接延长，无需重新设计主受力构型。实际部署时两端支撑段预留足够的搭接长度，搭接段下方设置防滑垫层，避免承载时出现端部滑移，横向两侧的桁架弦杆可作为防护栏的安装基座，无需额外焊接安装支架，整体结构拆装便捷，可拆解为单根杆件后运输至现场快速组装，适配临时作业场景的快速部署需求。
