内啮合齿轮传动洒水喷水执行机构

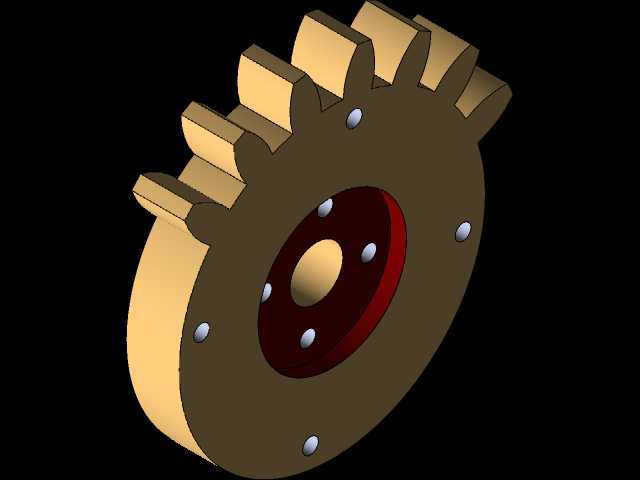

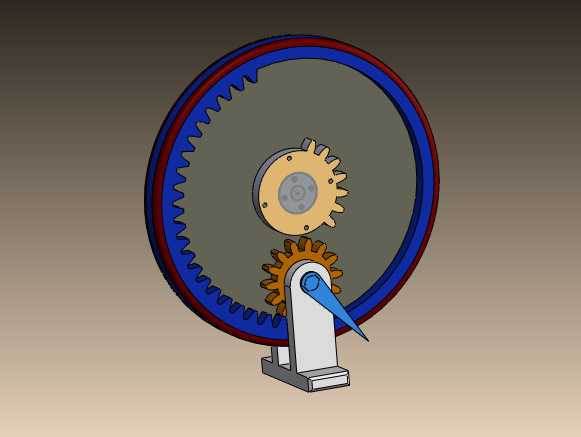

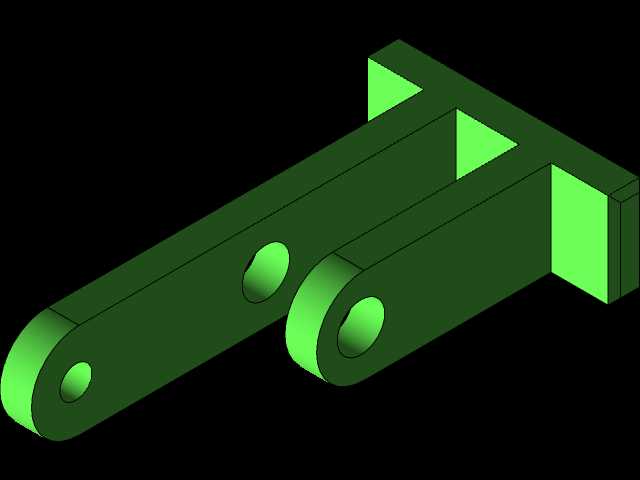

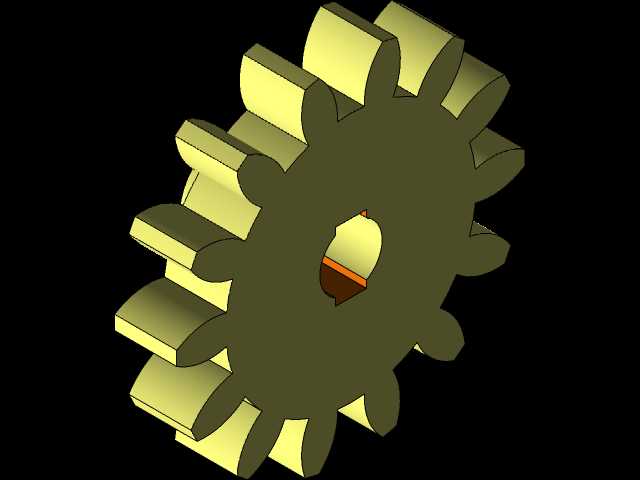

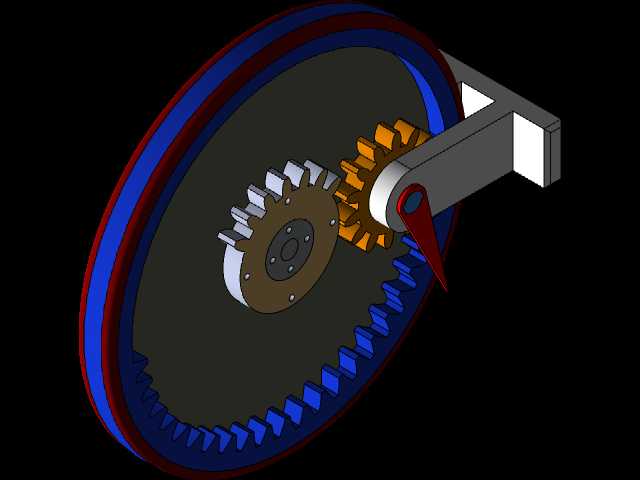

这套机构主要应用在大田灌溉、园区绿化喷淋、道路洒水降尘设备的末端执行端，核心是通过内啮合齿轮组的减速增扭特性，把输入轴的高速转动转化为喷臂的低速往复摆动，实现固定覆盖范围内的均匀洒水作业，不需要额外加装电控换向元件，纯机械结构就能完成角度范围内的循环扫喷，适配无供电条件的野外灌溉场景，也能配套在移动洒水车的侧喷单元上使用。从结构设计逻辑来看，整套传动采用大直径内齿圈固定、双联小齿轮行星传动的布局，下方输入轴连接外部动力源，可以是水涡轮驱动也可以配套小型减速电机，输入轴上的主动小齿轮先和中间过渡齿轮啮合，过渡齿轮再和固定内齿圈啮合，带动输出端的摆臂做定轴摆动，这种传动布局的优势是整体结构径向尺寸紧凑，轴向占用空间小，所有传动齿轮都封闭在齿圈护罩内部，能避免户外使用时泥沙、杂草卡入啮合齿隙，降低日常维护的频次。安装边界上，整套机构的底座采用带安装孔的平板式支座，两个固定孔的中心距适配常规洒水设备的支架安装尺寸，不需要额外做转接件就能直接固定在输水管道上方，进水接口可以直接和输水支管对接，水流从支座中心的流道进入摆臂末端的喷嘴，传动部分和水流通道做了密封隔离，避免长期输水过程中水体渗入齿轮啮合区造成锈蚀。摆臂的长度可以根据实际喷洒覆盖半径调整，当前结构的摆臂摆动角度由内齿圈的有效啮合弧长决定，设计时可以通过调整内齿圈的缺齿段长度来改变摆动角度范围，适配不同宽度的灌溉带或者洒水覆盖区域，齿轮的模数选择兼顾了传动强度和运转平稳性，齿面做了圆滑过渡处理，运转过程中没有冲击卡顿，摆臂摆动速度均匀，不会出现局部区域喷水量过大或者漏喷的问题。实际使用中，这套机构不需要复杂的控制程序，只要输入稳定的转速就能持续完成往复扫喷动作，相比电控换向的喷淋装置，故障率更低，适合在高温、高湿、多尘的户外环境长期连续工作，传动部件的受力均匀，齿轮啮合的接触应力小，整体使用寿命比外露齿轮传动的洒水机构更长，安装时只需要保证底座固定面水平，输入轴和动力输出轴同轴度符合公差要求，就能平稳运转，日常维护只需要定期在齿轮啮合区加注润滑脂，不需要拆解做复杂保养。
