可拆卸端盖式管道滤水净水装置

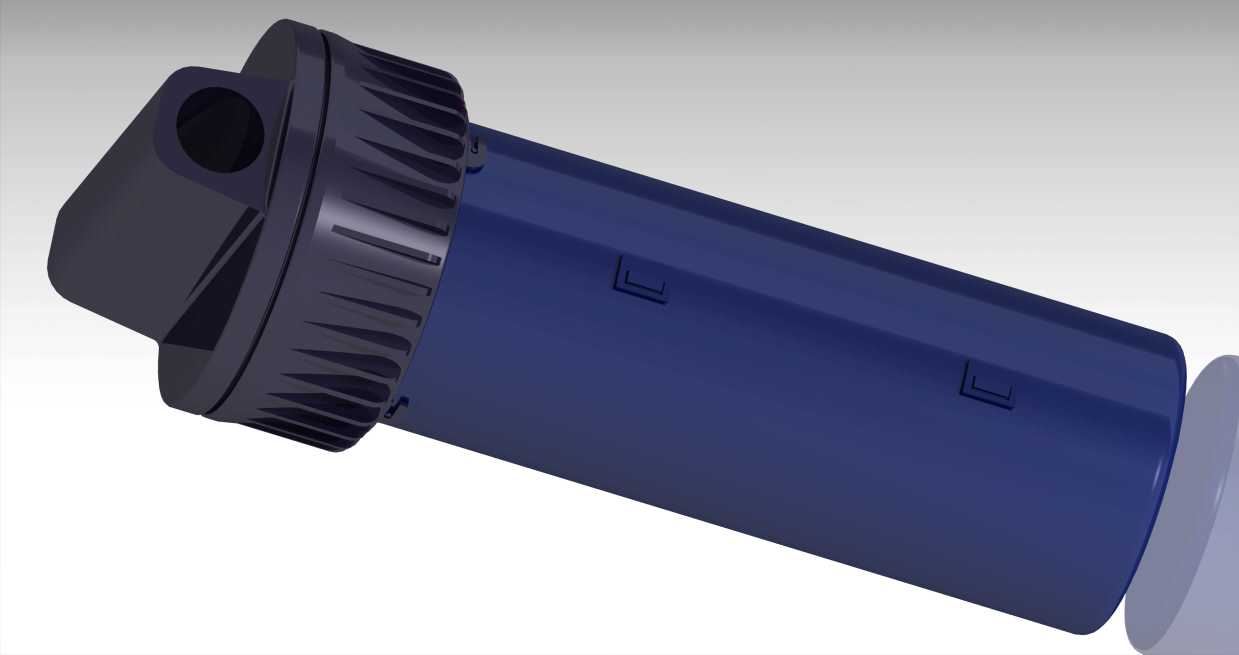

在民用供水、小型工业循环水支路、园艺灌溉、家用净水前置预处理这类场景里，这类带可拆卸端盖的滤水装置是管路中很常见的部件，主要作用是拦截水流里的固体颗粒杂质，避免后端的精密阀件、喷头、换热小管径被杂质卡堵或者磨蚀。从结构设计来看，筒体采用长直圆柱构型，能在有限的径向安装空间里拉长滤程，让水流在筒内有足够的停留路径，杂质可以充分沉降附着在内部滤材上，不会因为流道过短导致杂质直接穿透滤层。端盖部分做了周向的防滑棱结构，不管是徒手操作还是用皮带扳手辅助拆装，都能获得足够的摩擦力，不需要额外定制专用拆装工具，日常维护更换内部滤材的时候，不需要把整个筒体从管路上拆下来，只需要旋开端盖就能取出滤件清理或者替换，大幅降低后期运维的工作量。端盖上的接口采用侧出式斜向布局，和常见的轴向进出结构不同，这种设计能让进水水流顺着筒壁切向进入，在筒内形成弱旋流，既可以减少水流直接冲击滤材造成的局部损耗，也能让大颗粒杂质在离心作用下先落到筒体底部的沉渣区，延长滤材的更换周期。安装边界上，这类滤水器的径向尺寸要预留出端盖拆装的操作空间，也就是端盖周向至少要留出能容纳扳手转动的间隙，轴向方向因为不需要拆卸筒体，只需要在端盖侧留出能取出滤材的操作长度即可，不需要像轴向拆装的滤筒那样预留整根滤筒的抽出空间，很适合安装在管路排布紧凑、轴向操作空间不足的机柜内部或者设备夹层里。结构细节上，端盖和筒体的配合处做了多级止口结构，配合密封圈可以承受常规供水管路的工作压力，不会出现渗漏问题，筒体外侧的两个凸起卡位是用来配合安装固定卡箍的，安装的时候可以通过卡箍把滤筒固定在墙面或者设备机架上，避免管路振动导致滤筒晃动拉扯接口。日常使用中，当滤材拦截的杂质积累到一定程度，进出水口的压差会明显上升，这时候只需要关闭两端的截止阀，卸除管路余压之后就可以旋开端盖，清理沉渣、更换滤材，整个维护过程不需要动管路的连接接头，不会破坏原有管路的密封可靠性，相比焊接式或者不可拆卸的过滤结构，运维成本要低很多。
