砖砌墙体嵌入式带框耐热炉门结构

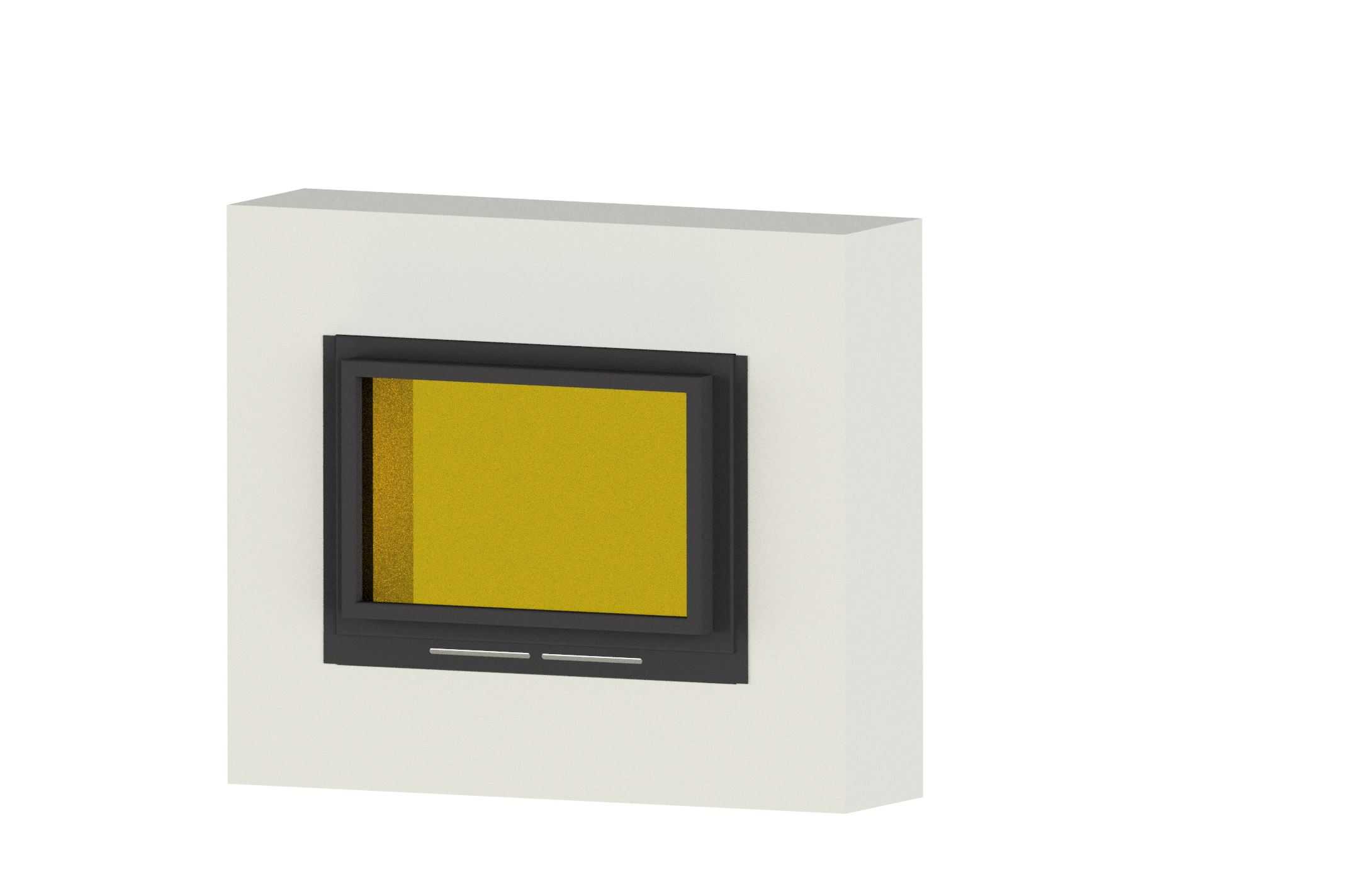

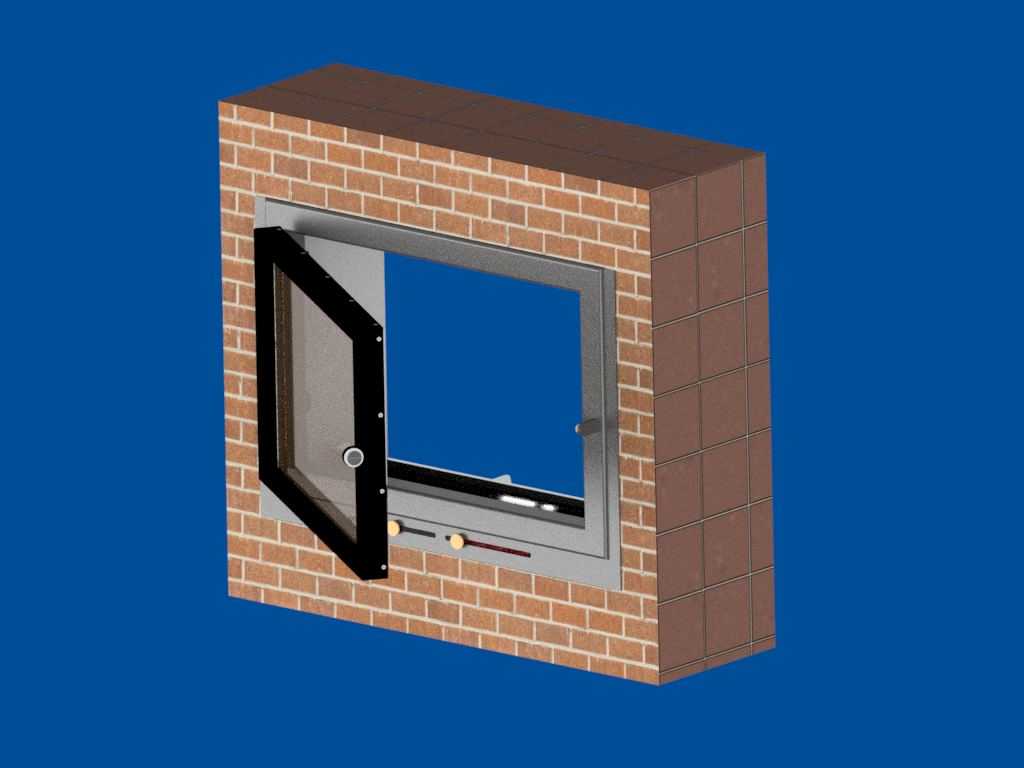

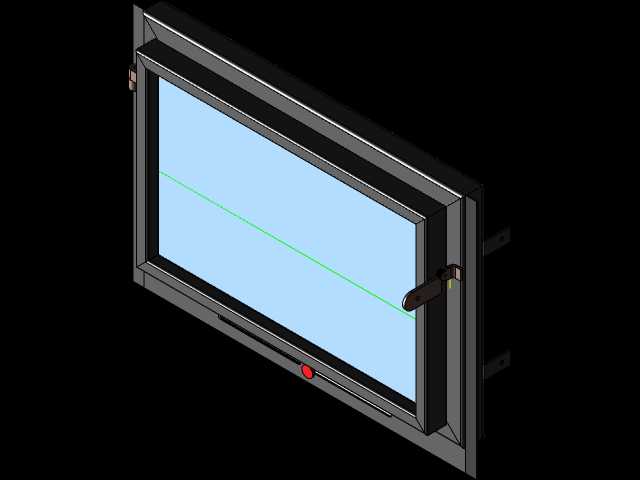

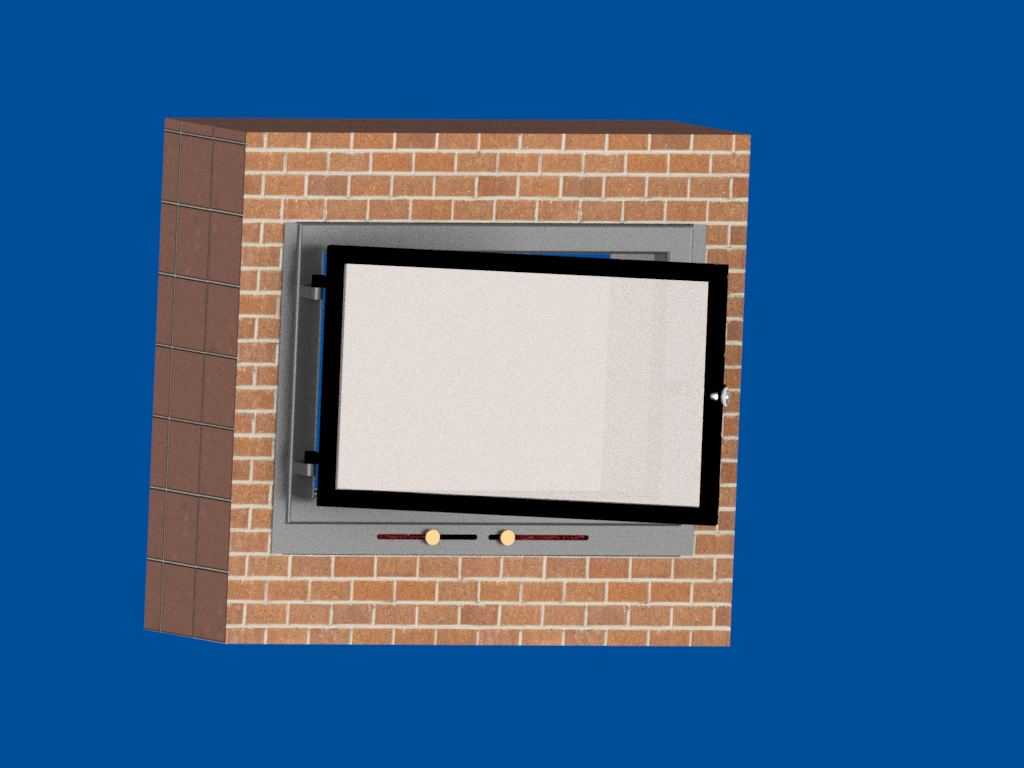

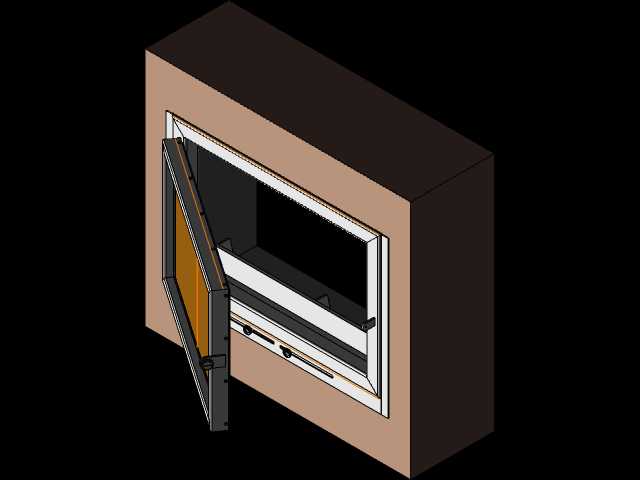

这款带框炉门主要适配民用采暖炉、小型工业热处理炉、生物质燃烧炉等砖砌炉体的安装场景，是炉体与外部空间隔离的核心功能构件，承担着密封炉腔、控制进风量、观察炉内燃烧状态、阻隔高温外溢的多重作用。从结构设计来看，炉门采用外框与门扇分体式结构，外框为金属材质预制边框，安装时可直接嵌入砖砌炉墙的预留洞口内，边框与砖墙体之间可通过耐火水泥填充密封，避免炉内高温烟气从安装缝隙泄漏。门扇部分采用侧开式铰接结构，铰接点设置在边框左侧，开合角度可满足常规添料、清灰的操作需求，门扇边缘设置有耐高温密封结构，闭合后可有效减少炉内热量散失，同时避免烟气溢出到操作空间。门扇中部设置有透明耐高温观察窗，操作人员无需开启炉门即可直接观察炉内燃料燃烧状态、火焰分布情况，减少开门带来的温度波动与热量损耗。观察窗下方设置有可调式进风控制结构，通过滑动调节件可改变进风口的通流面积，以此控制进入炉腔的空气量，实现对燃烧强度的调节，适配不同燃料、不同工况下的燃烧需求。从安装边界来看，该炉门外框尺寸与常规砖砌炉墙的预留洞口匹配，安装时需保证炉门外框与炉墙内侧耐火层齐平，避免突出部分长期受高温灼烧出现变形，门扇开启侧需预留足够的操作空间，保证开合过程中不会与周边操作台面、墙体构件发生干涉。设计过程中充分考虑了高温工况下的材料形变问题，金属构件的连接位置预留了合理的热胀冷缩间隙，避免长期高温使用后出现门扇卡滞、密封失效的问题。炉门的锁止结构采用旋转式压合锁扣，闭合后可将门扇紧密压合在边框密封面上，保证炉内处于微负压燃烧状态时不会出现漏风问题，同时锁扣操作简单，操作人员佩戴隔热手套也可轻松完成开合操作。这类带框炉门的结构设计兼顾了实用性与安装便捷性，无需复杂的定制加工即可适配多数砖砌炉体的改造与新建需求，结构上没有易损的复杂传动构件，日常维护仅需定期检查密封件的老化情况、清理观察窗表面积累的烟炱即可，长期使用的可靠性较强。
