斜拉式跨接桥梁结构三维设计作品

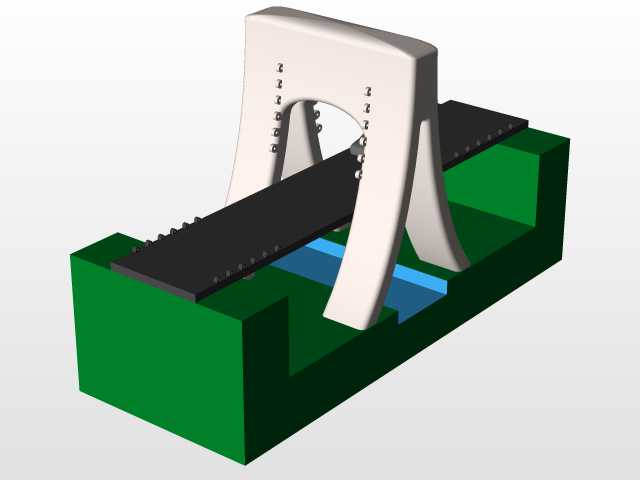

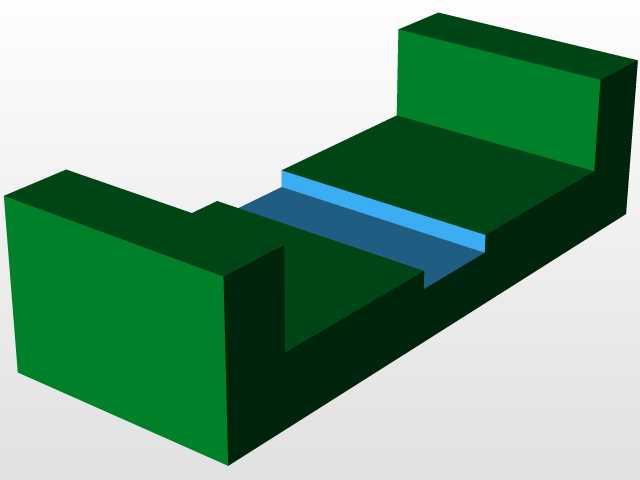

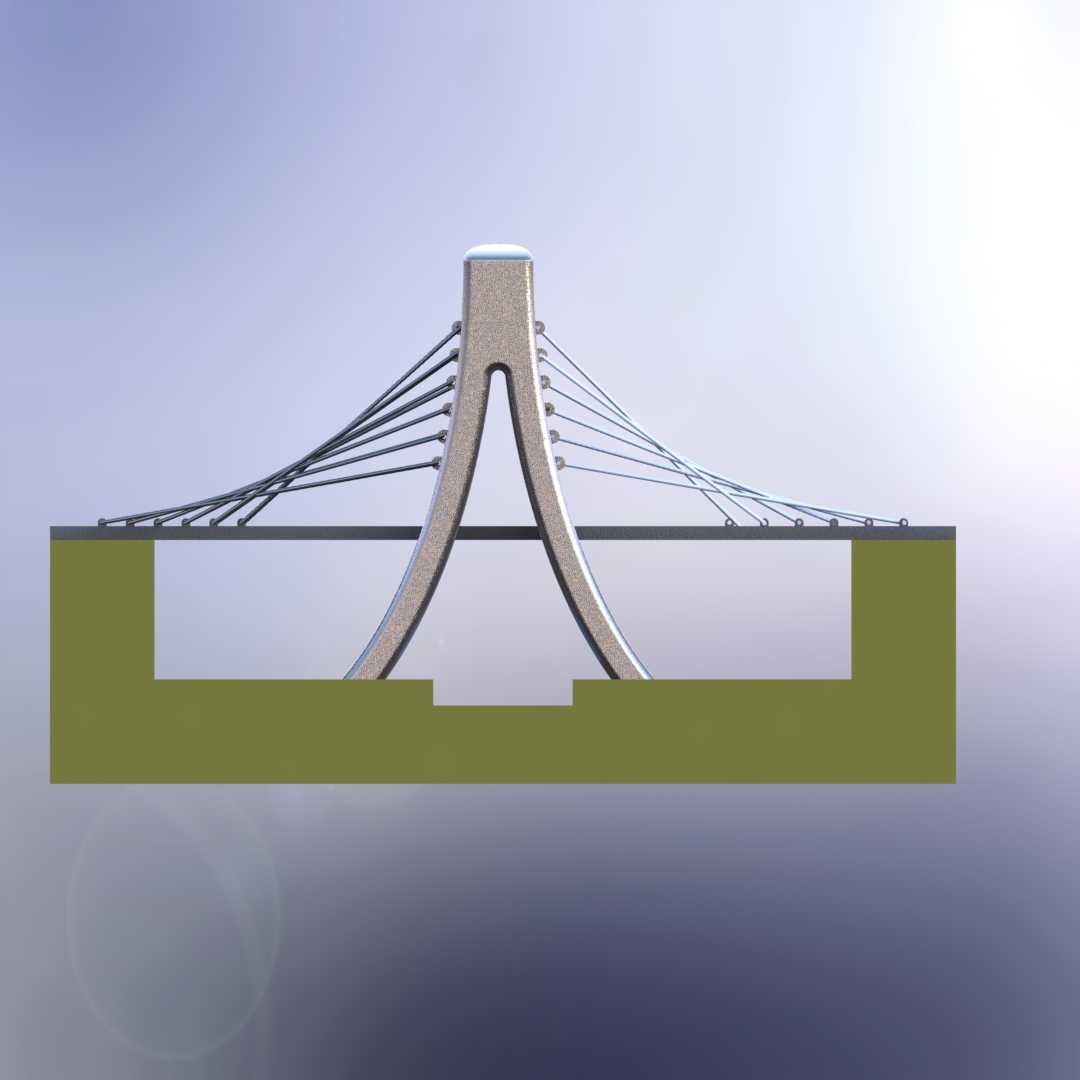

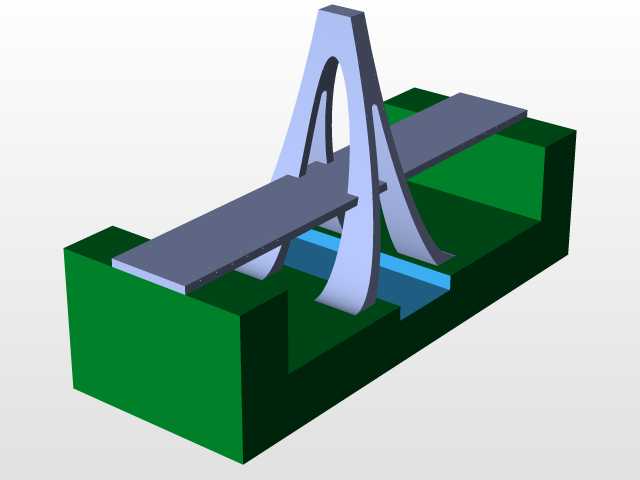

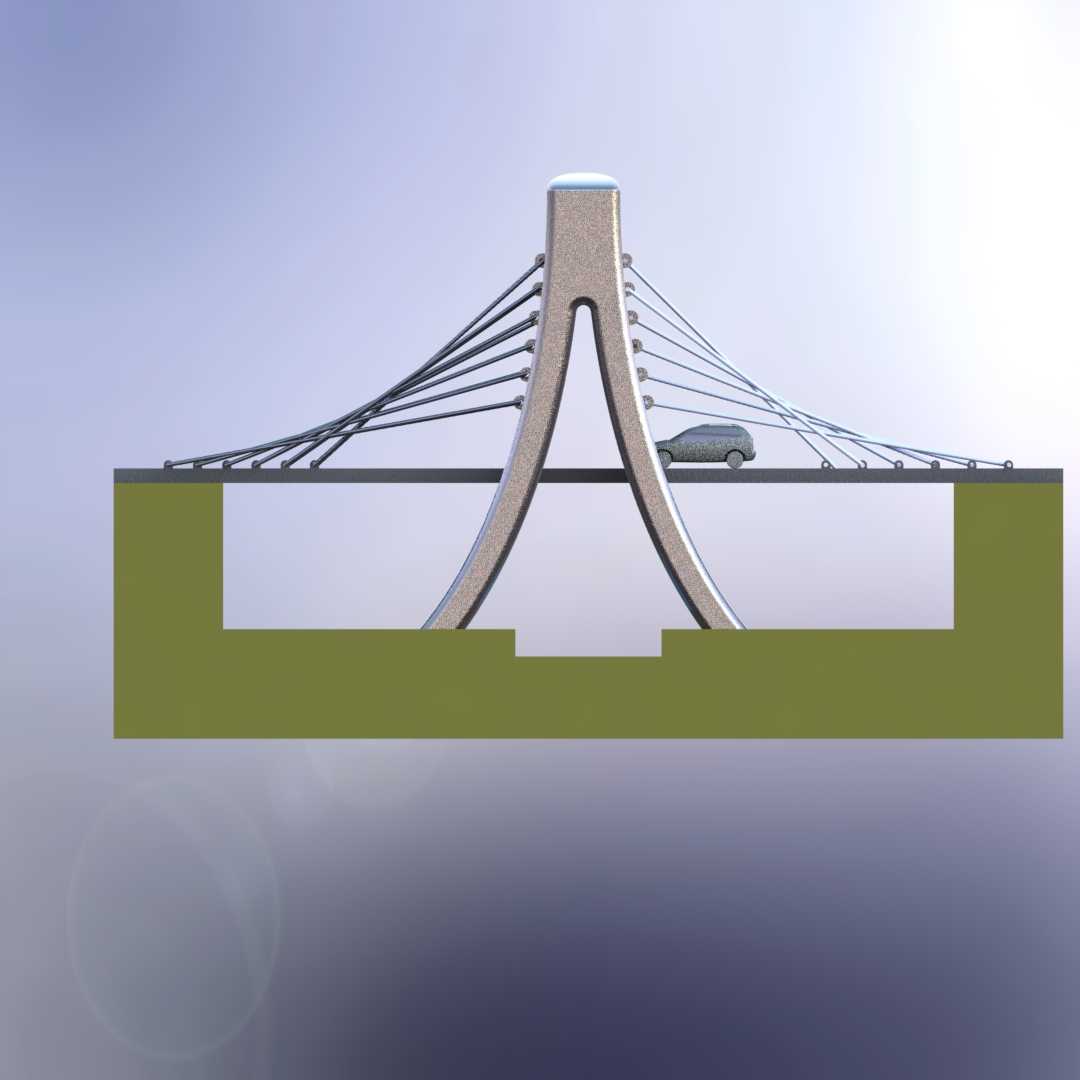

该斜拉桥结构模型针对中小跨度跨接通行场景设计，可应用于园区内部跨渠连通、景区人行与轻型车通行、厂区作业通道跨接等实际场景，能够在不破坏下方原有空间布局的前提下，实现两侧区域的通行连通，适配下方有通行、排水或管线布设需求的跨接工况。从结构功能来看，整体采用单塔双索面斜拉布局，桥塔为人字形分叉造型，相较于传统直塔结构，分叉式塔柱可将拉索的拉力更均匀地分散至两侧承台，降低塔根位置的应力集中系数，提升整体结构的抗倾覆稳定性。拉索采用扇形排布方式，从塔柱不同高度位置延伸至桥面主梁，每根拉索对应一段桥面承重区间，可将桥面的竖向荷载通过拉索传递至桥塔，再由桥塔传导至下部承台与基础结构，有效降低主梁的截面尺寸需求，减少整体结构的材料用量。桥面部分预留了轻型车辆通行的铺装边界，两侧设置有隐形的防护结构安装位，可根据实际使用需求加装护栏、照明管线等附属设施，主梁采用箱型截面设计，在保证抗弯抗扭性能的同时，预留了内部穿设管线的空间，适配跨接场景下的水电、通讯管线同步布设需求。设计过程中优先考虑了安装边界的适配性，两侧承台的嵌入深度可根据现场地质条件调整，承台与原有路基的连接位置预留了钢筋接驳位，能够与现有道路结构实现刚性连接，避免通行过程中出现衔接处沉降差。桥塔底部与承台采用承插式连接结构，安装时可先完成承台浇筑与预埋定位，再进行塔柱的吊装对接，降低现场施工的对位难度，拉索与塔柱、主梁的连接端均设置了可调式锚具，可在安装完成后对每根拉索的张拉力进行微调，保证桥面线型符合设计要求，避免局部索力不均导致的结构变形。从尺寸边界来看，该结构的跨径适配30米级的中小跨度跨接需求，桥面净宽满足单向轻型车辆通行要求，塔柱高度根据跨径比例设置，保证拉索的倾角处于合理受力区间，避免倾角过小导致拉索水平分力过大、或是倾角过大导致拉索竖向承重效率降低的问题。整体结构在设计时兼顾了受力合理性与安装便捷性，既能够满足常规跨接场景的通行承重需求，也可作为教学演示、结构受力验证的参考模型，帮助从业者理解斜拉桥的传力路径与结构布局逻辑。
