威尼斯盲联结构卷帘传动组件

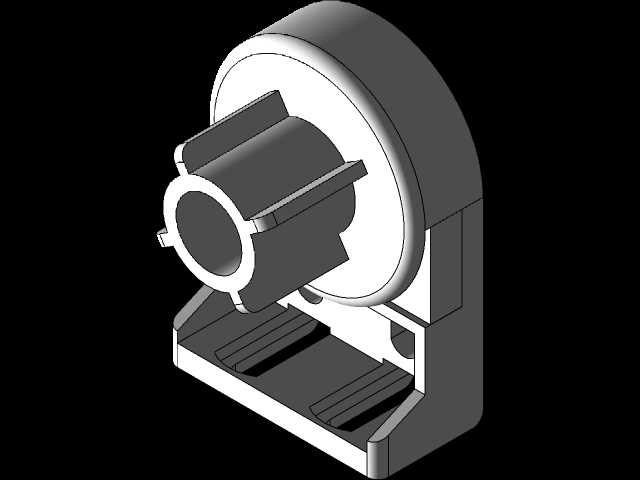

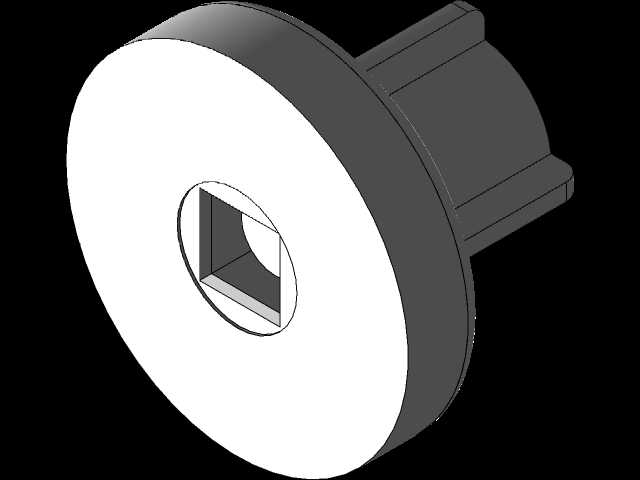

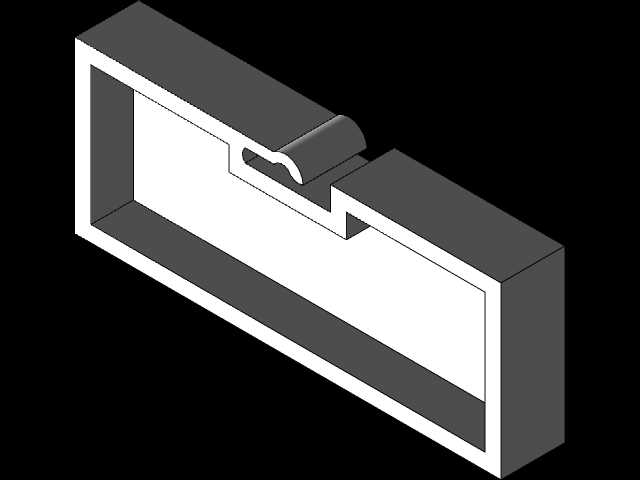

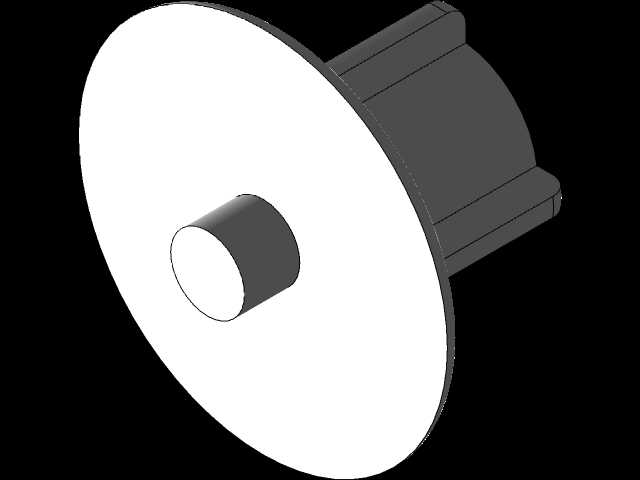

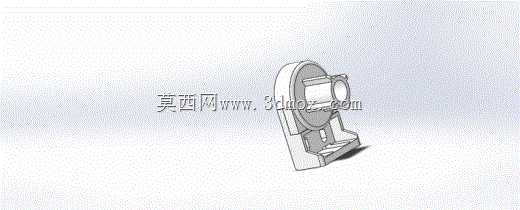

该结构件多用于商用遮阳卷帘、工业设备防护卷帘的传动衔接环节，核心作用是在卷帘收放过程中补偿卷轴与驱动端的同轴度偏差，避免因安装误差、长期运行形变导致的传动卡滞、卷轴磨损问题。从结构设计来看，主体采用带支撑底座的半包覆壳体结构，壳体一侧预留与驱动输出端对接的轴孔，轴孔内壁做了限位台阶设计，可直接卡入配套的弹性挡圈实现轴向定位，无需额外加工定位槽，降低现场装配的加工难度。支撑底座设置了两个对称的长圆形安装孔，孔位间距适配常规卷帘侧装支架的安装尺寸，长圆孔的设计允许安装时在水平方向做±3mm的位置调整，可抵消墙面或设备框架的安装孔位偏差，适配不同场景的安装边界。壳体内部预留了弹性阻尼块的安装腔，实际装配时可根据卷帘的负载重量选配不同阻尼系数的阻尼块，收卷时可缓冲卷轴的转动惯性，避免卷帘收卷到位时产生撞击异响，放卷时可提供恒定的阻尼张力，保证帘布下放过程匀速平稳，不会出现自由滑落的问题。设计过程中优先考虑了部件的互换性，对接轴孔的尺寸采用行业通用的标准轴径规格，可直接适配市面多数卷帘驱动电机、手动拉珠机构的输出轴，无需额外定制转接件。壳体的壁厚做了差异化设计，受力集中的轴孔周边壁厚加厚至4mm，非受力的外罩侧壁壁厚控制在2mm，在保证结构强度满足15kg帘布负载要求的前提下，尽可能控制部件自重，降低对安装支架的负载要求。安装时需注意底座的安装平面平面度公差需控制在0.2mm以内，避免壳体安装后产生形变导致内部轴系卡滞，轴孔与卷轴的同轴度偏差需控制在1°以内，超出偏差范围时可通过底座长圆孔调整位置，或在底座与安装面之间加装薄垫片调整角度。该结构同时兼顾了手动卷帘与电动卷帘的适配需求，手动使用场景下内部可加装扭簧复位结构，实现松手自动锁止的功能，电动场景下可直接拆除扭簧组件，适配电机的连续转动输出，无需更换整体壳体，大幅降低了不同产品线的开模成本。
