手持便携运动计时秒表结构设计

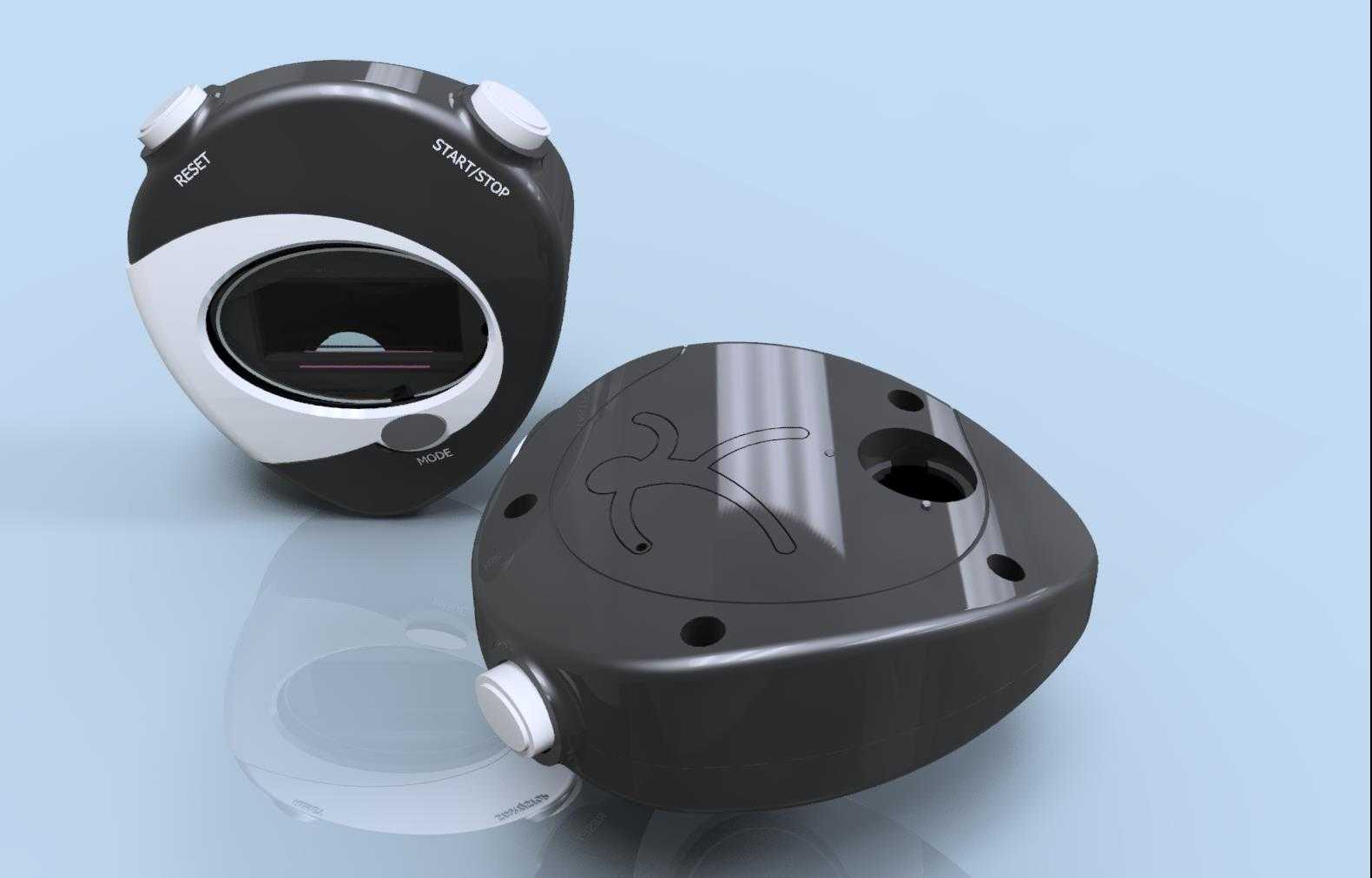

这款手持计时装置的结构设计，首先围绕高频手持操作的实际场景展开，日常使用中既会出现在田径赛场的径赛计时环节，也会在工业生产的工位节拍统计、实验测试的时长记录场景中频繁使用，因此整体结构优先考虑单手握持的操作逻辑，外壳曲面完全贴合成年人手掌自然握持的弧度，边缘做了大圆角过渡处理，避免长时间握持产生的硌手感，同时整机重量控制在单手握持无负担的区间，不会因为长时间持握造成手部疲劳。功能按键的布局完全贴合单指操作的动线，复位按键与启停按键分别布置在壳体上端的两侧位置，拇指与食指无需大幅度挪动即可完成按压操作，按键的按压行程做了适配反馈设计，按压到位时有清晰的触感反馈，避免高速操作时出现误触或者漏按的情况，正面的显示区域做了内凹的遮光设计，在户外强光环境下也能清晰读取显示数值，不会因为光线反射造成读数困难。从结构设计的角度来看，整机采用上下壳扣合的装配方式，配合侧边的隐藏式卡扣实现无外露螺丝的外观效果，既提升了整体外观的整体性，也能在日常使用中避免缝隙积灰，壳体的壁厚做了均匀化处理，适配注塑成型的工艺要求，壁厚差控制在合理区间内，避免注塑过程中出现缩痕、翘曲等成型缺陷，内部的电路板安装位设置了多个定位柱与卡扣，不需要额外打胶即可实现电路板的固定，同时预留了电池仓的独立空间，电池仓盖采用卡扣式设计，更换电池时不需要借助额外工具即可快速开启。壳体上的按键孔位与按键之间做了小间隙配合，同时在按键内侧设置了软胶密封层，能够应对日常使用中溅水、灰尘侵入的情况，提升设备在复杂户外场景下的使用寿命。整体外形的轮廓没有尖锐棱角，即使在运动场景中不慎滑落，也不会对使用者造成磕碰伤害，底部的平面设计可以让设备在不使用时平稳放置在水平台面上，不会轻易滚落。内部的结构排布充分考虑了各个元器件的安装边界，显示模块、按键模块、供电模块之间预留了足够的安全间隙，避免元器件之间产生干涉，同时壳体内部设置了多道加强筋，既提升了整机的抗摔抗形变能力，也不会额外增加过多的壳体重量，在保证结构强度的前提下实现了轻量化的设计目标。
