手持式空调红外遥控操作终端结构设计

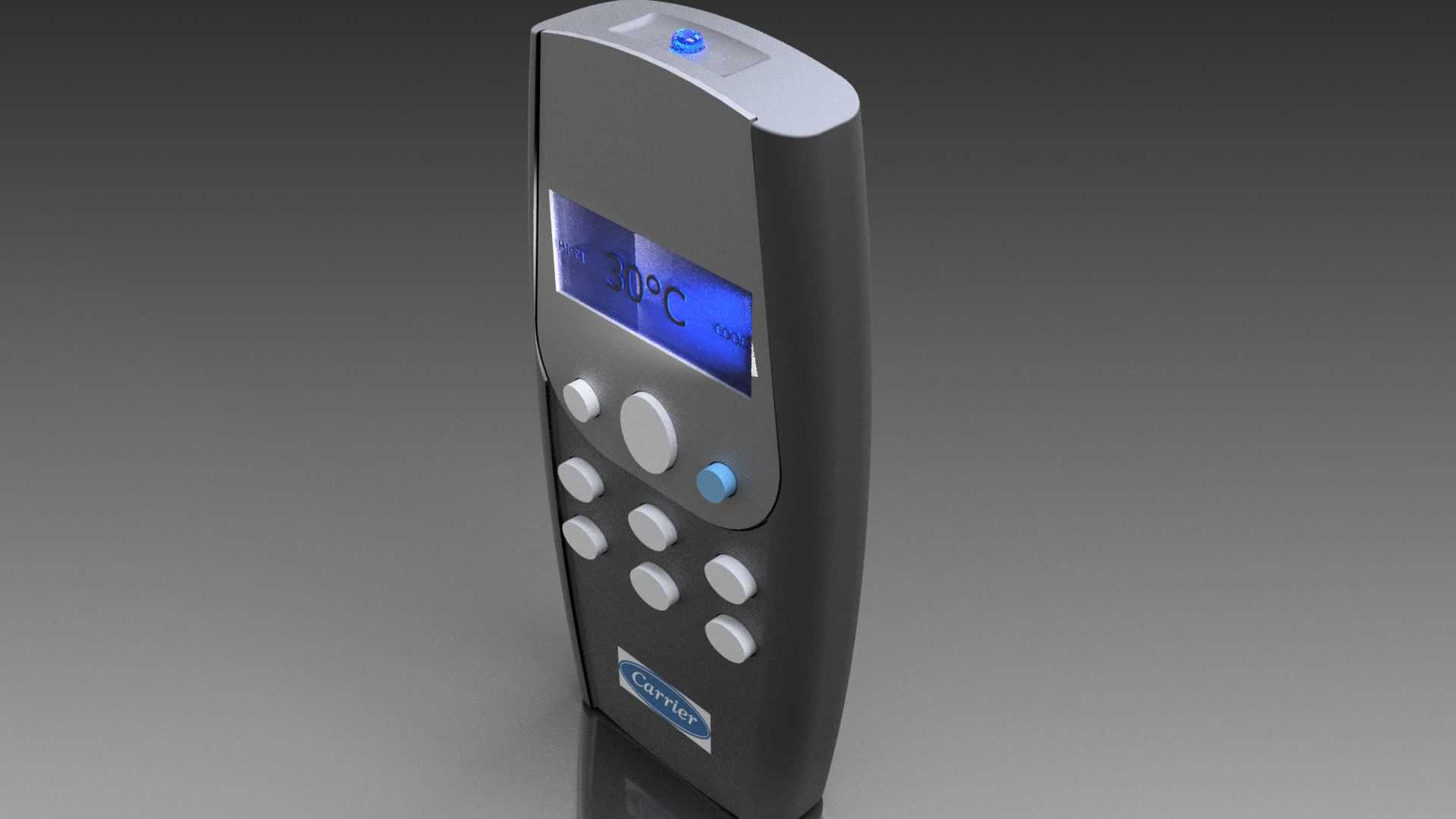

这款手持遥控终端主要面向商用及家用分体式空调的近距离操控场景，日常使用中用户无需接触空调主机，即可在有效信号覆盖范围内完成温度调节、模式切换、风速调整、定时设置等核心操作，替代传统主机面板的按键操作，适配壁挂式、柜式、嵌入式等多类空调机型的操控需求，在办公场所、家庭居室、小型商业门店等场景中都能适配使用。从结构设计层面来看，整体采用符合人体工学的弧面收腰造型，单手握持时指节自然贴合壳体曲面，长时间握持不会产生硌手的不适感，壳体上下端做了圆弧过渡处理，避免日常拿取时的尖锐棱角磕碰。正面布局上，上方区域预留了液晶显示屏的安装位，屏幕周边做了下沉式台阶限位，装配时可直接卡入定位，减少额外固定件的使用，屏幕下方的按键区域做了功能分区，常用的温度调节、开关按键设置在拇指自然覆盖的核心操作区，其余功能按键按使用频率依次排布，按键采用凸起式圆弧造型，按压行程控制在合理区间，反馈清晰不会出现误触。壳体材质选用常用的ABS工程塑料，表面做细磨砂处理，既提升握持摩擦力防止滑落，也能减少日常使用中的指纹残留与划痕产生，顶端设置的信号发射窗口做了内凹保护结构，避免日常放置时磨损红外发射头，侧面预留的挂绳孔位可搭配腕带使用，降低手持滑落的风险。设计过程中优先考虑装配的便捷性，壳体采用上下扣合加螺丝固定的组合结构，内部预留了电池仓、电路板、红外发射模块的安装定位柱，各元器件的安装间隙控制在合理公差范围内，既不会出现装配干涉，也能避免内部元器件晃动产生异响。整体外形尺寸控制在成年人单手握持的舒适区间，厚度方向做了收薄处理，放入口袋、收纳包时不会产生明显的异物感，安装边界上，内部电路板的固定位与电池仓之间做了隔离筋，防止电池漏液时腐蚀电路板，按键与壳体之间的间隙做了均匀控制，既保证按键活动顺畅，也能减少灰尘进入壳体内部的概率。信号发射端的角度做了优化，正常握持姿态下红外信号的发射角度可覆盖空调主机的常规接收范围，无需刻意对准即可完成信号传输，壳体边角的抗跌落结构做了加厚处理，日常从桌面高度意外掉落时，可通过边角的形变吸收冲击力，保护内部元器件与屏幕不受损坏。
