汽车门店外立面金属围护围挡结构设计

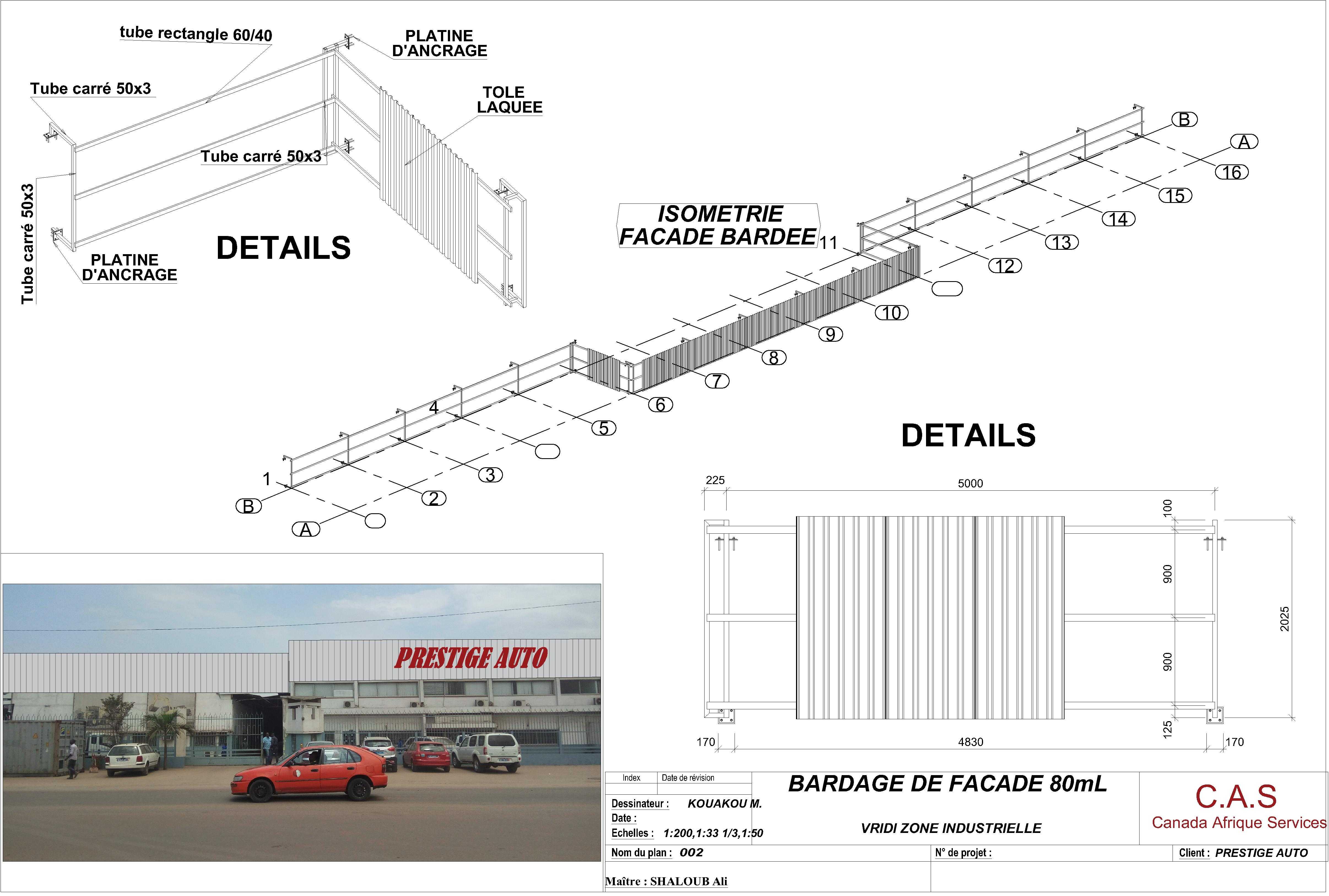

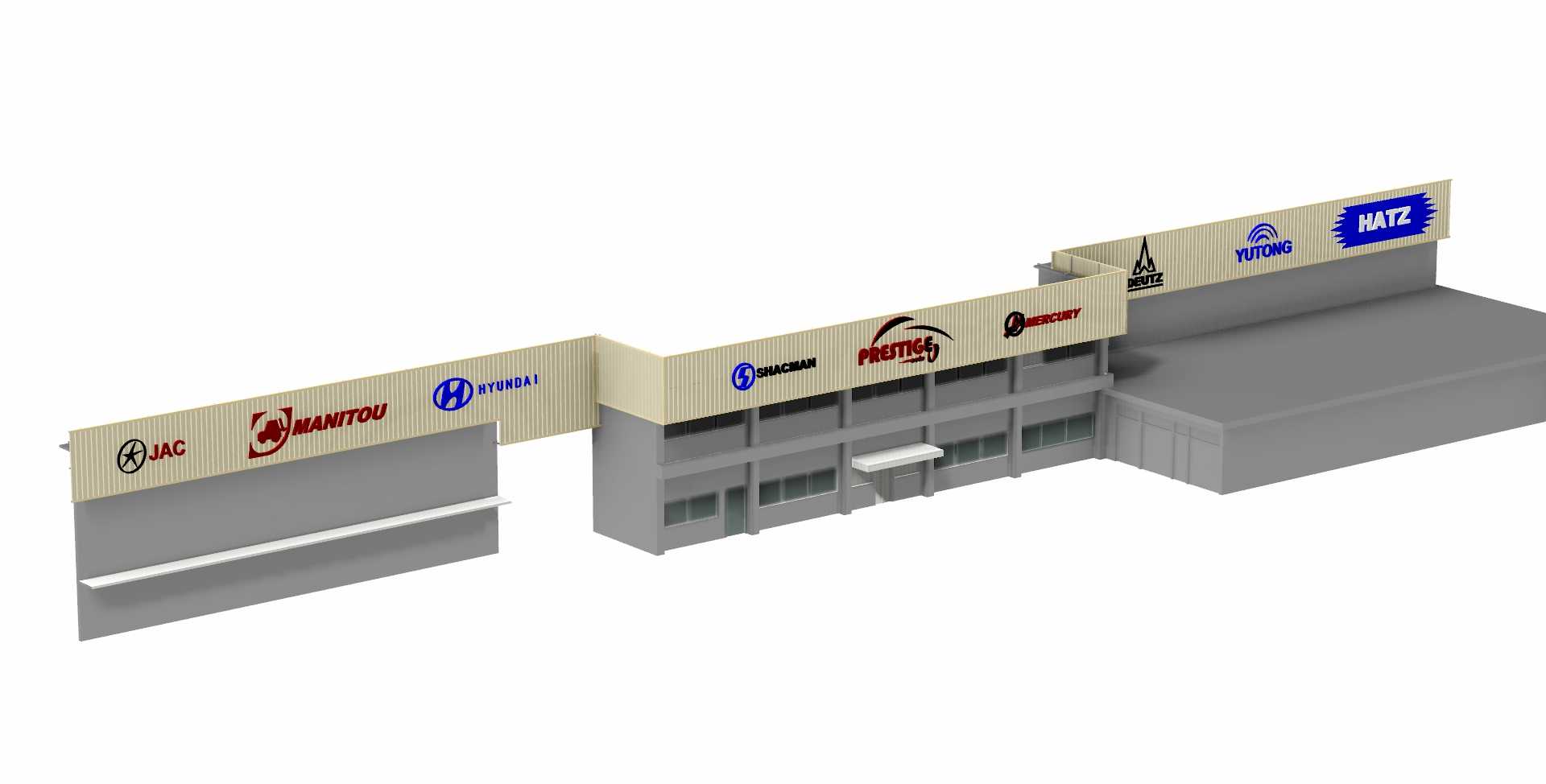

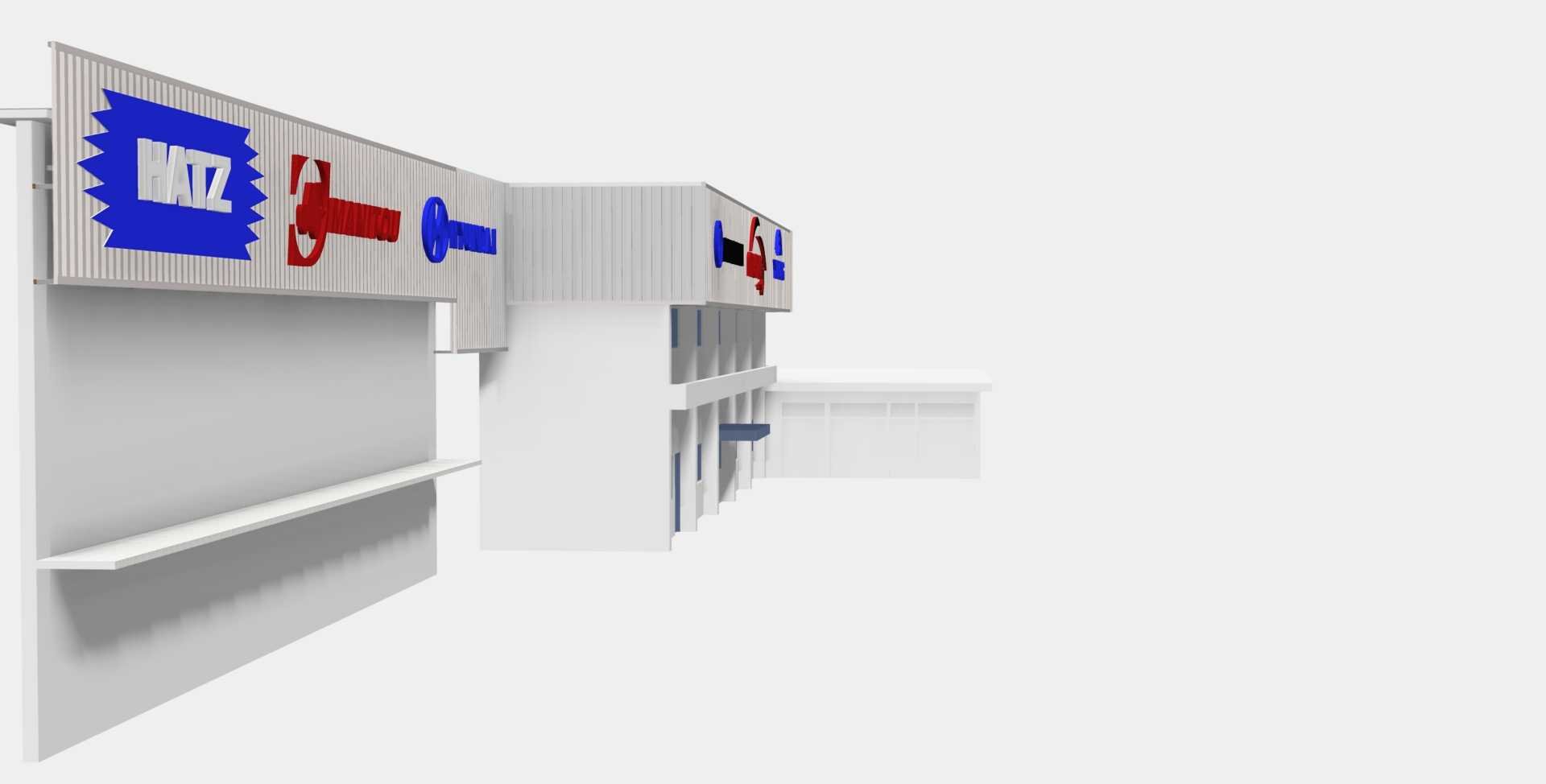

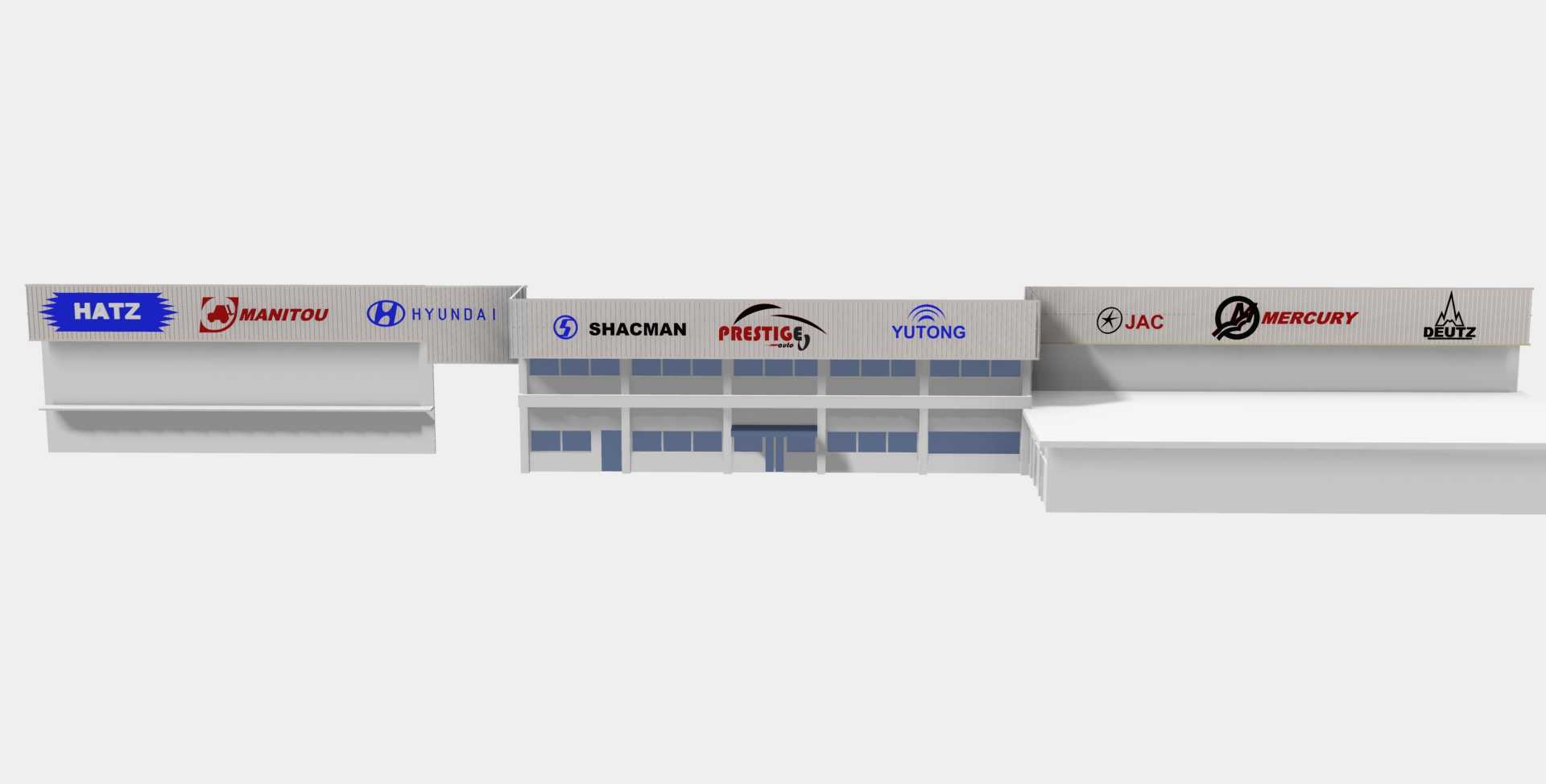

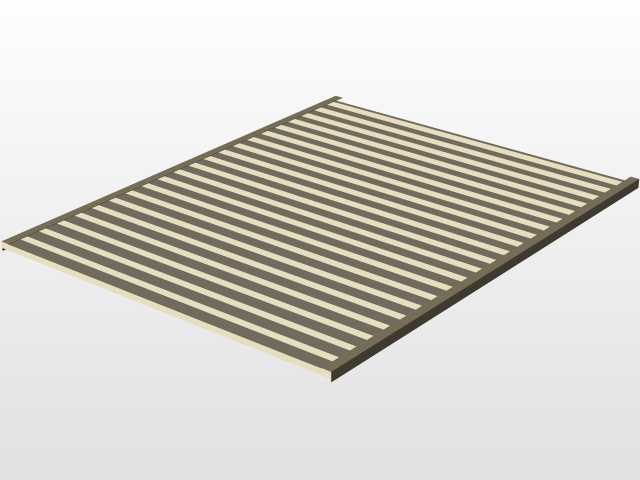

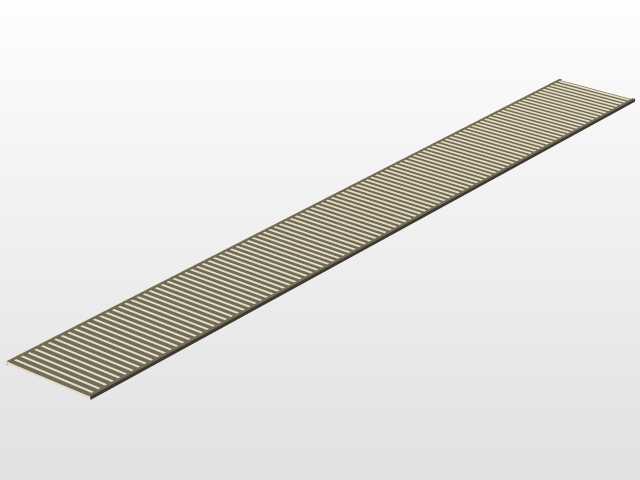

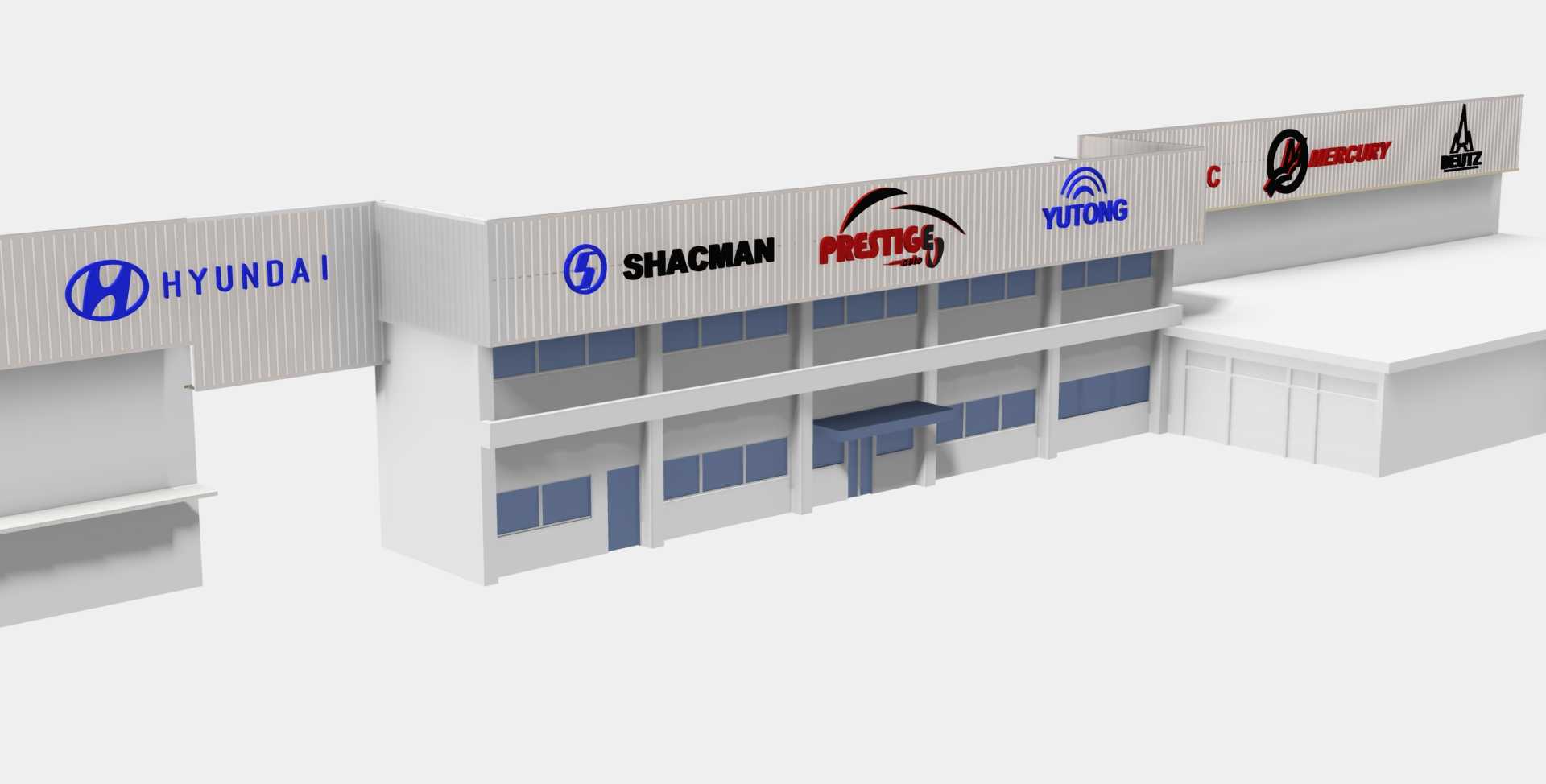

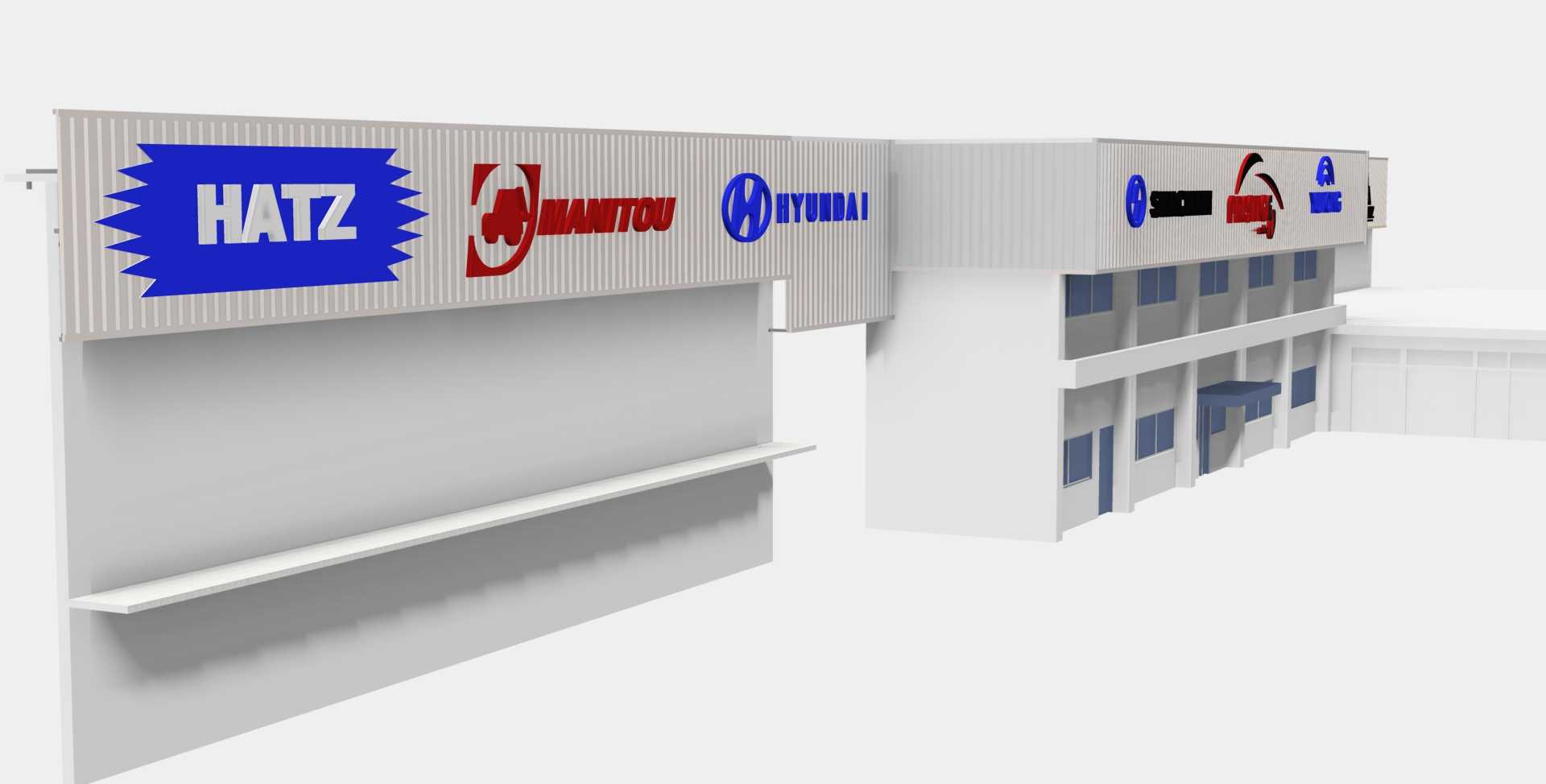

这套结构主要应用于临街商业门店的外立面改造与新建施工场景，针对汽车服务类门店的临街立面围护需求设计，可实现外立面的快速装配与规整遮挡，同时兼顾通风与立面标识展示需求。整体结构采用矩形钢管与方形钢管组合搭建承重框架，主框架选用60*40规格矩形管作为横向受力杆件，搭配50*3规格方形管作为竖向支撑构件，框架连接节点设置专用锚固板，可直接与建筑主体结构或地面预埋件完成固定，无需额外现场焊接大量连接件，能有效缩短现场施工周期。外立面挂板采用定型金属板材，沿框架竖向排布安装，板材边缘设置专用卡接结构，可直接嵌入框架预设的卡槽内，安装时无需额外打钉固定，后期更换单块板材时仅需拆卸对应位置的卡条即可完成维护，不会破坏整体框架结构。从安装边界来看，单组标准段围护结构总长度为5000mm，总高度为2850mm，挂板覆盖区域高度为2430mm，框架底部预留170mm的安装调节间隙，可适配现场地面不平整的安装工况，顶部预留170mm的收边空间，用于安装顶部压条与防水密封件，避免雨水顺着板材缝隙渗入框架内部造成型材锈蚀。设计过程中优先考虑了现场装配的便捷性，所有杆件均在工厂完成定尺切割与预钻孔，现场仅需通过螺栓完成拼接，对施工人员的技能要求较低，普通安装工人即可完成整组结构的搭建。结构的等轴测拆解视图明确标注了每一段杆件的安装位置与连接顺序，细节放大图标注了锚固板的安装尺寸与挂板的卡接间隙，施工时可直接参照视图完成定位，无需反复测量核对尺寸。挂板排布时预留了均匀的通风间隙，既可以保证门店内部的空气流通，避免外立面完全封闭造成的内部闷热问题，又能通过规整的板材排布提升门店外立面的整洁度，适配汽车服务门店的品牌形象展示需求，框架上部预留的空白区域可直接安装门店标识牌，无需额外在建筑墙体上打孔固定标识支架。
