现代化工业机库钢结构建筑结构设计

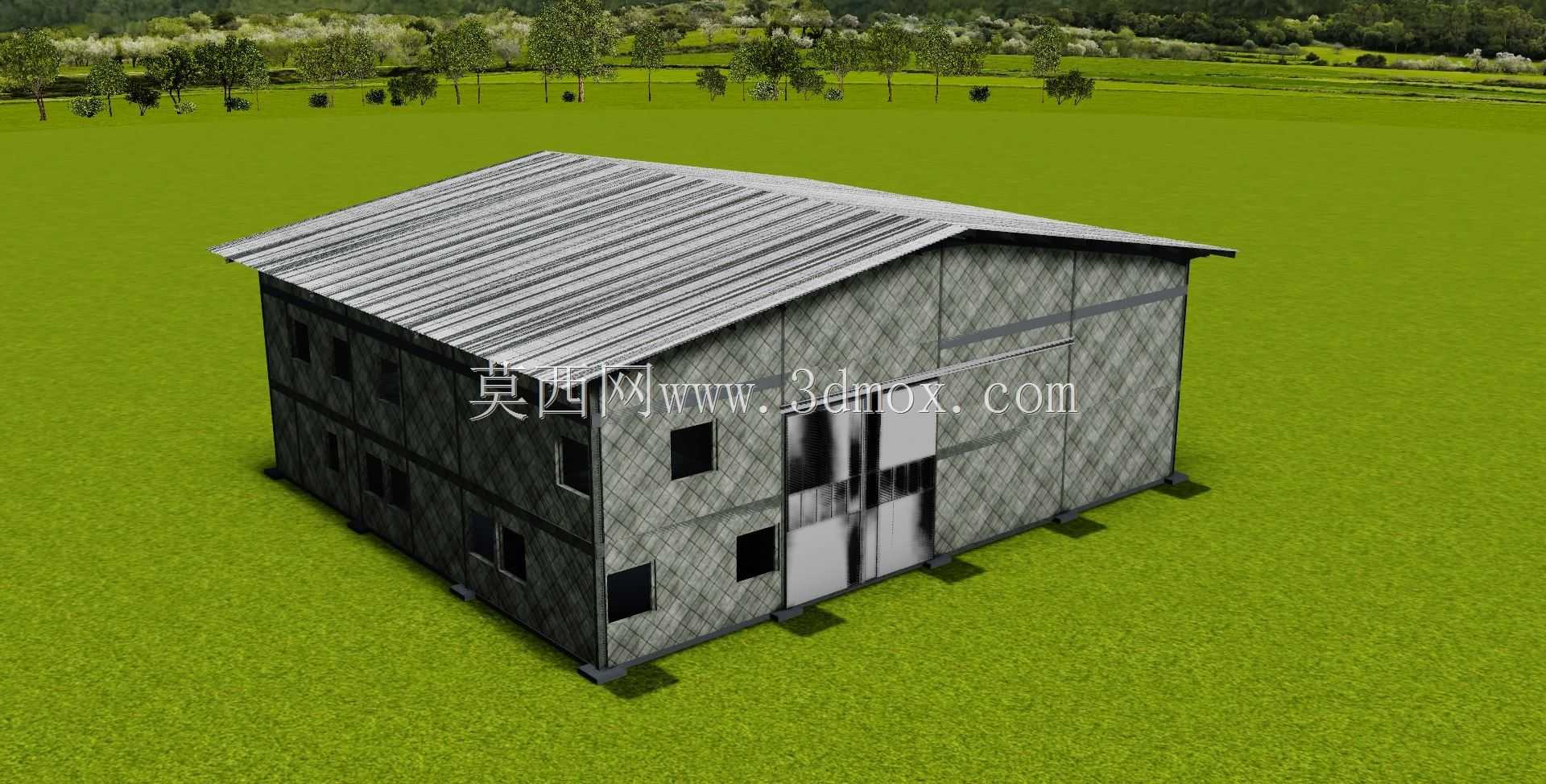

该模型呈现的是一套预制化工业机库的完整结构剖切方案，在结构设计阶段就将围护体系、承重框架与下部基础的连接逻辑做了完整还原。从实际应用场景来看，这类建筑多用于厂区临时检修工位、野外作业配套库房、小型装备停放站点，也可改造为现场加工车间或物料中转仓储空间，相比传统现浇建筑，它的所有构件都可在工厂预制完成后运抵现场拼装，大幅缩短现场施工周期，也便于后期搬迁或改扩建。

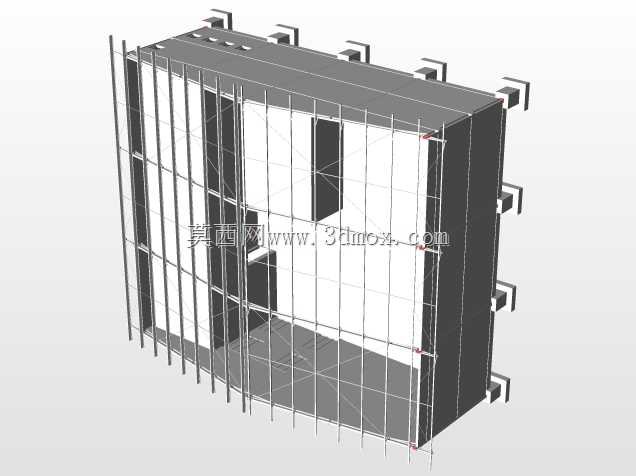

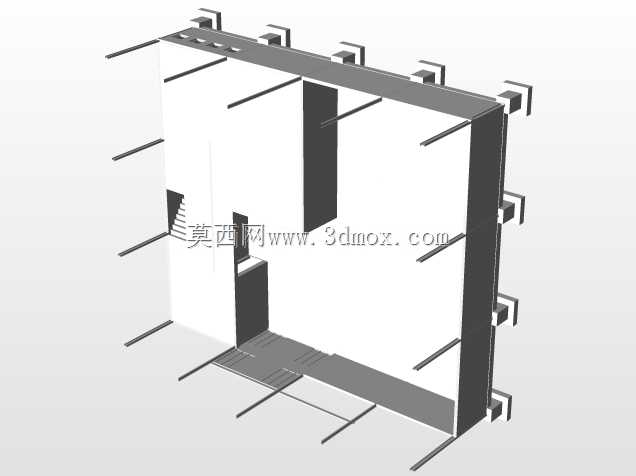

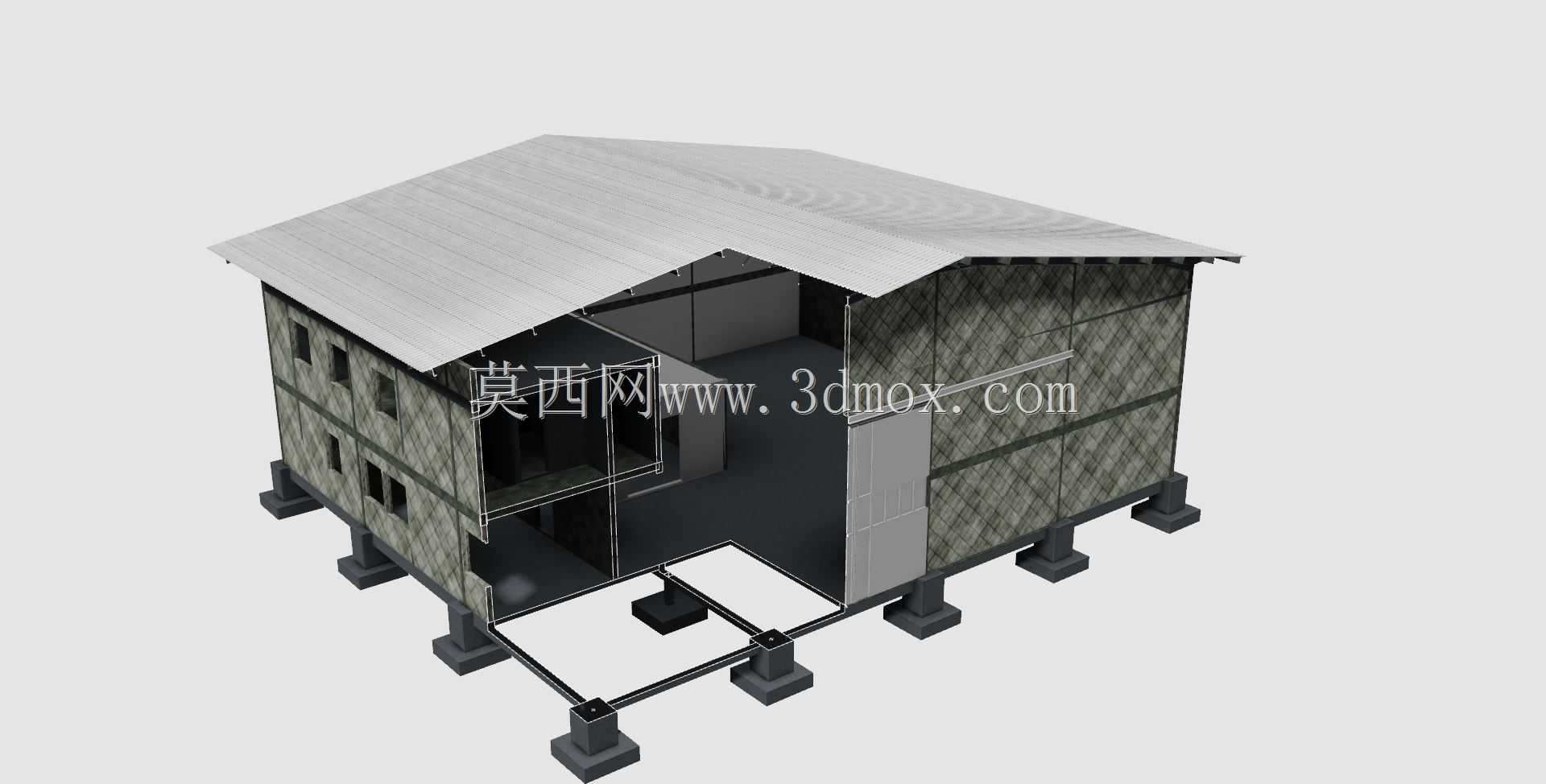

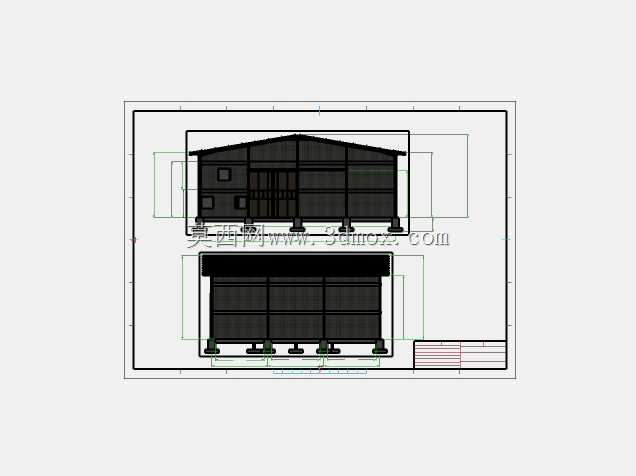

模型做了半剖处理，可直接观察到内部的空间划分：双层层高的设计在侧墙预留了多组采光窗，既保证内部自然采光，也避免大跨度墙面的刚度不足；屋面采用单坡排水的斜向顶板，檐口外伸超出外墙轮廓，可减少雨水对墙面拼接缝的直接冲刷。外墙采用模块化夹芯围护板材，板材通过隐藏式扣件固定在内部钢框架上，拼接缝处预留了密封胶填注槽，在三维建模时可直接导出板材下料尺寸与安装定位坐标，减少现场裁切工作量。

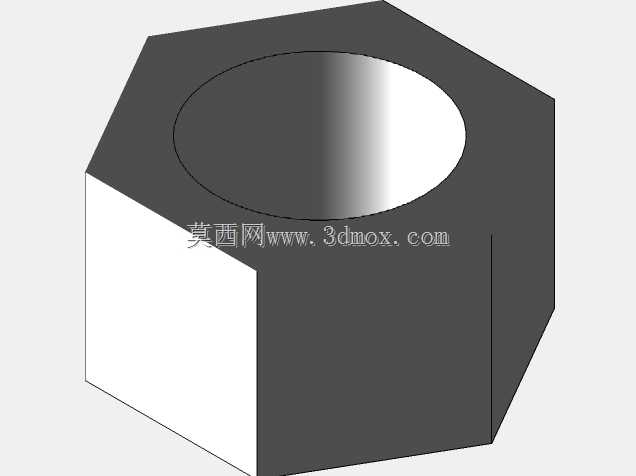

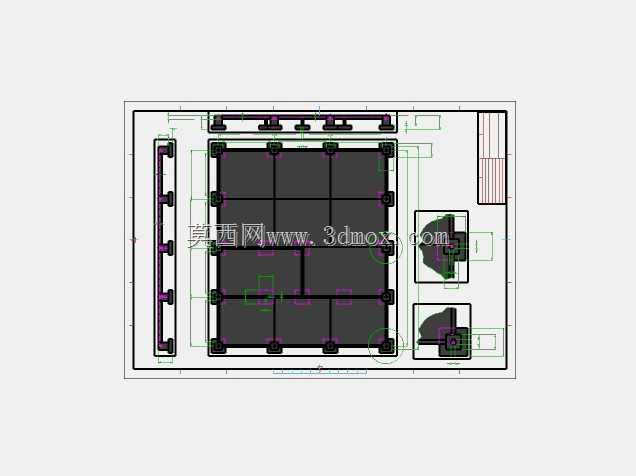

下部支撑体系是这套设计的重点：每个钢柱底部都设置了独立的混凝土支墩，支墩顶面预埋地脚连接板，柱脚与连接板通过螺栓锁紧，不需要在现场做大面积混凝土地坪，适配未硬化的野外场地；支墩之间还设置了横向地梁拉结，可抵消风荷载带来的水平推力，避免单个支墩出现侧向位移。从安装边界来看，设计时需要提前校核柱脚螺栓的孔位间距，保证到场的钢柱与预制支墩的预埋位置完全匹配，同时要预留外墙板材与支墩顶面的间隙，避免地面沉降挤压围护板。

内部空间没有设置多余的内隔墙，使用者可根据自身需求加装隔断或设备机架；屋面下方预留了管线桥架的安装位，后期布设电气、通风管线时不需要额外在屋面打孔破坏防水。整个建模过程将建筑、结构、基础三个专业的装配关系做了整合，结构工程师可直接基于该模型校核构件受力，施工人员也可通过剖切视图理解拼装顺序，避免二维图纸中容易出现的构件碰撞问题。
