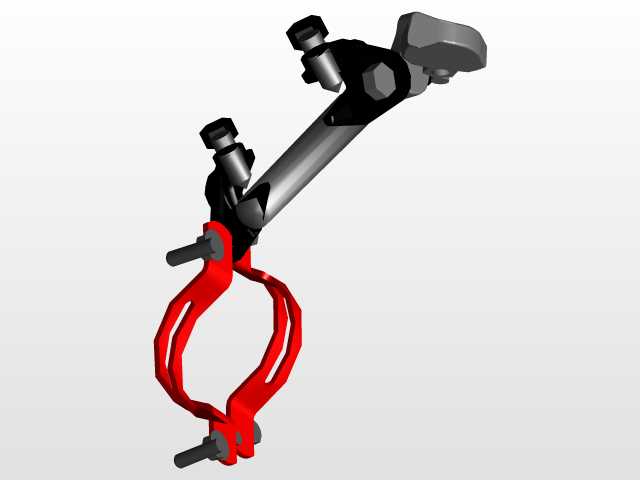

管道用抗震夹持支撑构件三维结构

这类抗震支撑构件主要应用于建筑机电管线布设场景，在给排水、消防、暖通等管路系统中承担荷载传递与震动抑制作用，当地震等突发外力作用时，可将管线的位移量控制在许可范围内，避免管线晃动脱落引发次生灾害，日常工况下也能抵消管路运行产生的微幅振动，降低管路接头处的疲劳损耗。从结构设计来看，下部的环形夹持结构采用开合式设计，适配圆形管道的外轮廓，夹持臂做了等强度截面优化，在保证抱紧力的前提下削减了非受力区域的材料厚度，夹持端预留的螺栓锁紧位可根据管道外径调整开合幅度，适配一定尺寸区间内的圆管安装，无需针对单一管径单独开模制作。上部的斜向支撑臂采用杆式结构，两端分别连接夹持座与上部固定端，连接节点处采用铰接式锁紧结构，可根据现场安装角度调整支撑臂的倾斜角度，适配不同安装高度、不同布设走向的管线固定需求，节点处的锁紧螺栓采用防松设计，避免长期震动下出现连接松动。安装边界方面，夹持结构的最小适配管径可覆盖常规消防支管尺寸，最大张开量可满足主管道的夹持需求，支撑臂的长度可根据现场管线与结构基面的间距做适配调整，安装时仅需先将下部夹持环抱紧管道并预紧，再调整上部支撑臂的角度与结构固定座连接，最后锁紧所有节点螺栓即可完成安装，无需现场焊接作业，适配装配式施工的作业要求。设计过程中重点考量了受力传递路径，管线的竖向荷载与水平地震力会通过夹持座传递到斜向支撑臂，再分散到建筑结构基面，所有受力节点都做了加厚处理，避免应力集中导致的构件断裂，夹持环内侧预留了防滑纹路，增大与管道外壁的摩擦力，避免震动过程中支撑与管道出现相对滑移。支撑构件的表面处理采用喷塑工艺，红色的夹持部分既起到防锈防腐作用，也能在管线布设场景中起到标识作用，上部金属支撑臂做了发黑处理，提升耐锈蚀能力，适配潮湿、多尘的机房、管廊等安装环境。
