消防工程配套水泵房管路布局设计

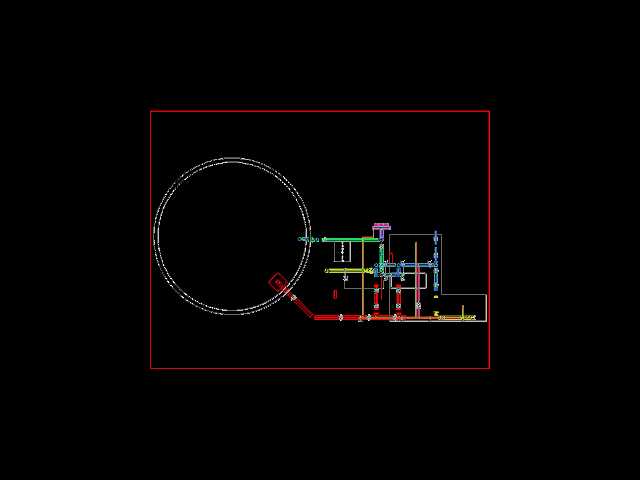

在民用建筑、工业厂区的消防供水体系搭建中，水泵房是核心的动力输配节点，这套三维设计成果完整还原了消防水泵房内的管路排布、设备衔接逻辑，可直接用于施工交底前的空间校验、管线碰撞排查环节。从实际应用场景来看，这类水泵房主要承担消防系统的稳压供水、火灾工况下的大流量输水任务，设计时首先要匹配消防规范里的供水压力、流量冗余要求，同时还要兼顾后期运维的操作空间预留。整套设计的核心思路围绕管路沿程阻力最小化展开，主输水环管采用大曲率圆弧走向，避免直角弯头带来的压损，不同功能的管线通过颜色区分，红色对应消防主供水管路，蓝色对应稳压回路，绿色对应泄水与旁通管路，现场施工时可直接对照三维模型定位支吊架点位，省去二维图纸翻样的反复核对环节。从安装边界来看，模型里预留了水泵机组的检修通道宽度，主环管与墙体的净距满足法兰拆装的操作空间，管路穿墙位置预留了套管安装余量，所有阀门的操作手柄朝向均避开了人行通道，同时预留了后期加装流量监测装置的接口位置。设计过程中提前规避了管线与建筑结构梁、柱的碰撞问题，不同压力等级的管路分层排布，高压输水段设置了减震支吊架的安装点位，避免水泵运行时的振动沿管路传递到建筑结构。旁通管路的设计兼顾了单台水泵检修时的系统不停机需求，泄水管路直接接至房内集水坑，溢流管的管径匹配最大溢流水量要求，所有管路的转弯半径、变径位置的衔接处理都符合给排水施工的规范要求，三维模型里可直接提取任意管段的长度、标高参数，给现场预制加工提供精准的尺寸依据，减少现场切割、改管的材料浪费。
