四爪单动卡盘精密三维结构设计

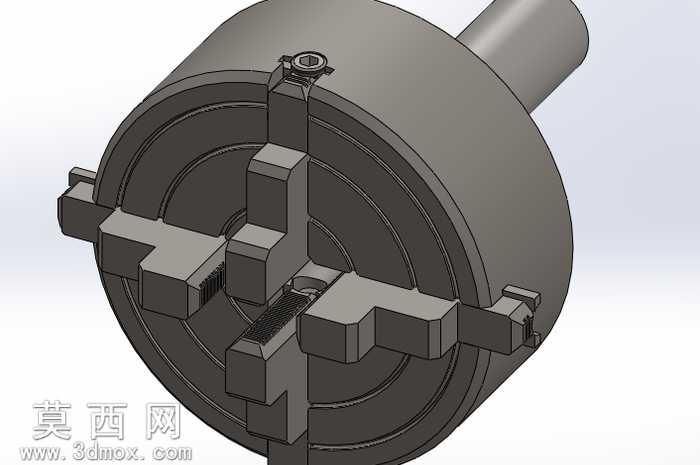

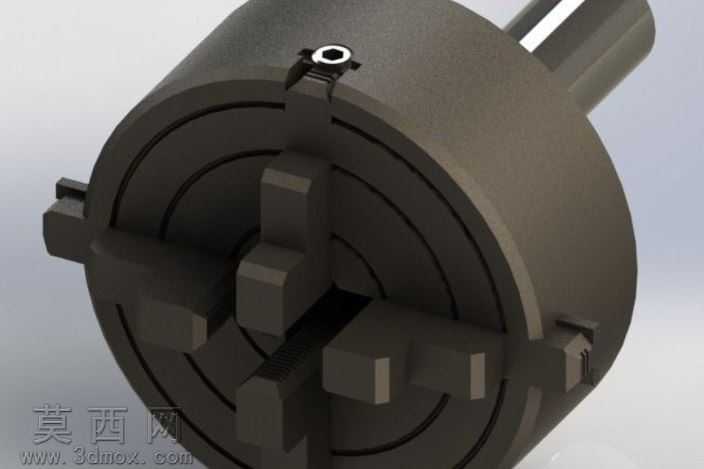

本作品为四爪单动卡盘的三维参数化设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工装夹夹具的实际生产尺寸规范，对卡盘的每一处结构细节都进行了1:1还原。建模阶段首先构建卡盘的盘体基体，通过旋转凸台命令生成卡盘的圆柱形主体结构，对盘体上的四个卡爪导向滑槽采用拉伸切除命令完成加工，严格保证四个滑槽沿盘体中心呈90度均匀分布，确保卡爪移动时的同轴度精度。卡爪部分采用单独建模后装配的方式，每个卡爪的夹持面做了防滑齿纹结构的细节还原，通过线性阵列命令生成齿纹特征，还原实际卡爪夹持工件时的防滑设计；卡爪与滑槽的配合采用间隙配合的尺寸设定，还原实际卡盘卡爪可独立单动调节的结构特性，每个卡爪可单独沿径向移动调整位置，适配异形工件、偏心工件的装夹需求。卡盘后端的连接轴结构采用拉伸与旋转组合命令完成，还原卡盘与机床主轴连接的安装定位结构，对盘体上的锁紧螺钉、调节螺杆等小零件也做了精细化建模，每个小零件都保留了完整的螺纹特征、头部槽型结构，确保装配后可还原卡盘的实际调节动作逻辑。渲染阶段采用金属材质赋予整体模型，盘体主体采用调质钢材质，调整材质的粗糙度、金属度参数还原机床卡盘经过发黑处理的哑光金属质感，卡爪的活动接触面设置略高的反光度，还原经过磨削加工的工作面质感；场景采用柔和的工业展示环境光，添加多组辅助光源突出卡盘的结构轮廓，对卡爪的齿纹、盘体的滑槽等细节结构做了光影强化，清晰展现各部分的结构层次。设计过程中充分考虑四爪单动卡盘的实际使用特性，每个卡爪的独立调节结构都做了装配约束验证，确保模型可实现单爪独立进退的动作模拟，整体模型结构完整无缺失特征，各零件间的装配关系符合实际机械装配规范，可用于机床夹具结构教学、装夹动作模拟演示、卡盘结构改进设计参考等场景，完整还原了四爪单动卡盘装夹范围广、可夹持异形偏心工件的结构优势。
