PN16DIN14309规格离合器结构三维设计

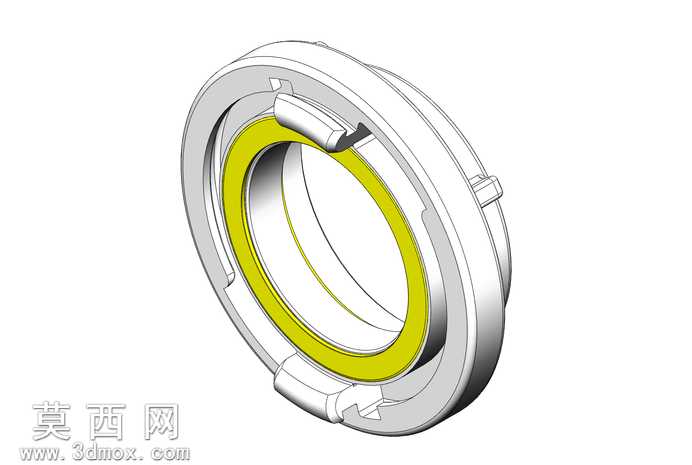

本作品为PN16DIN14309规格离合器的三维结构设计，建模过程严格遵循对应工业标准的尺寸规范，采用SolidWorks完成全参数化建模流程，通过特征建模、装配约束完成整体结构搭建。模型主体为环形嵌套结构，外层壳体采用金属灰哑光材质渲染，还原铸钢件的磨砂金属质感，内部密封环采用亮黄色橡胶材质表现，通过材质色彩区分不同功能部件，清晰展现各零件的装配层级与位置关系。建模过程中对离合器的卡扣结构、定位凸台、密封沟槽等细节特征做了完整还原，所有配合面均按照实际装配公差要求做了间隙处理，可直接用于装配干涉检查、运动仿真验证。设计思路围绕离合器的传动接合、密封承压功能展开，PN16的压力等级参数对应结构的壁厚设计、卡扣强度均做了匹配性建模，内部环形密封件的沟槽尺寸严格适配标准密封圈规格，保证结构设计的工程实用性。渲染阶段采用等轴测视角展示模型，通过环境光遮蔽效果突出零件的轮廓层次，对金属部件做了边缘高光处理，橡胶部件添加了细微的纹理质感，让整体渲染效果更贴近真实工业零件的视觉表现。模型完整还原了该型号离合器的所有结构特征，包括外侧的三个定位卡扣、壳体的分层加强结构、内部密封环的安装位，可用于机械设计教学、传动系统方案展示、产品结构参考等场景，所有特征均保留建模历史参数，可根据实际需求调整尺寸参数完成变型设计。
