多向指针式环形纪念奖杯结构设计

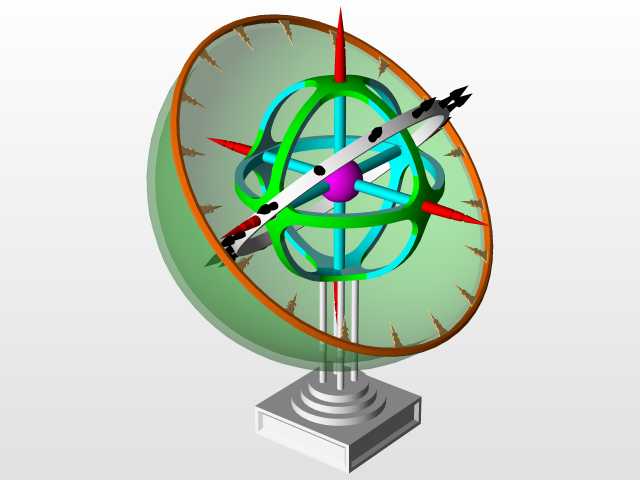

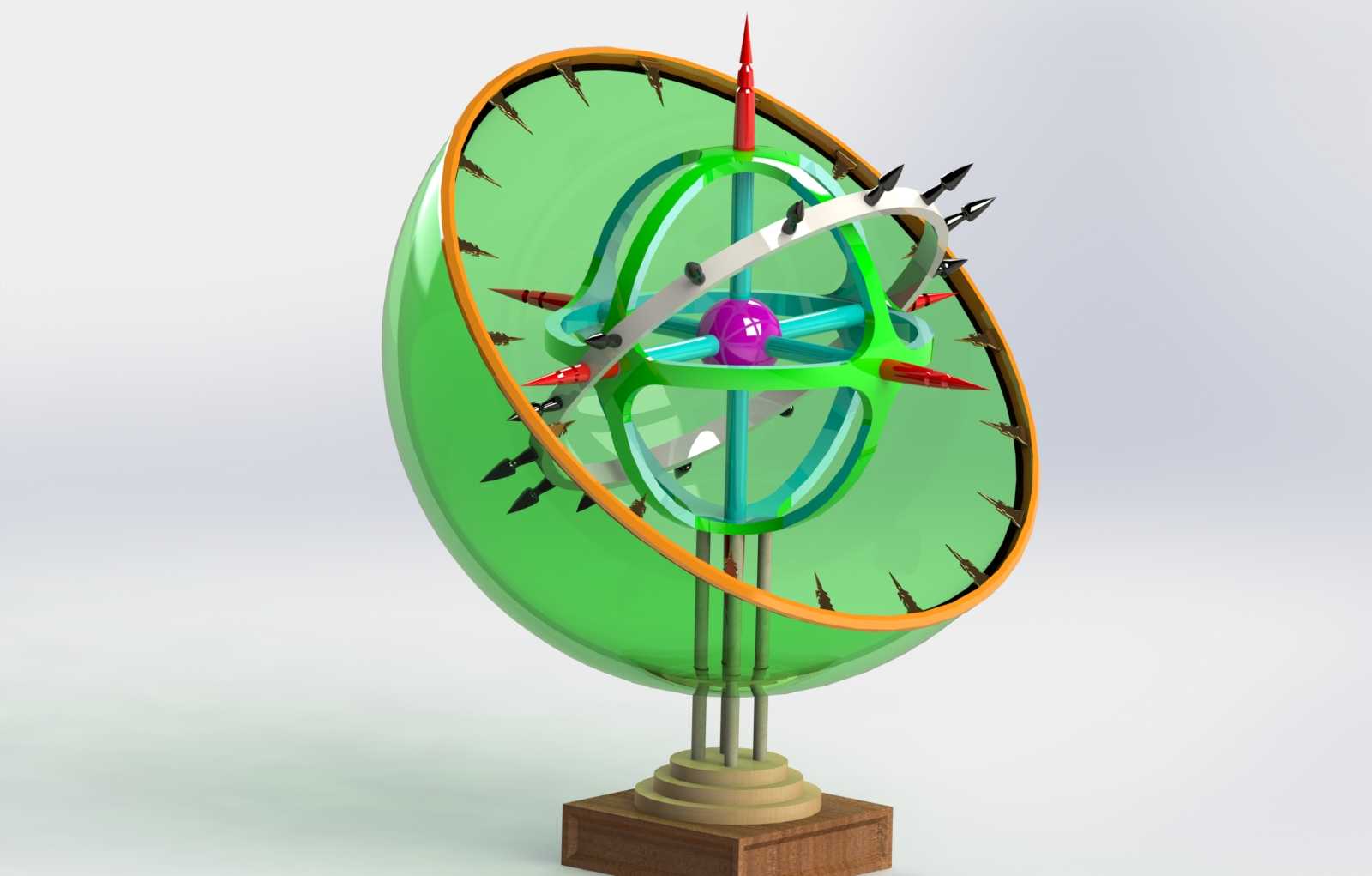

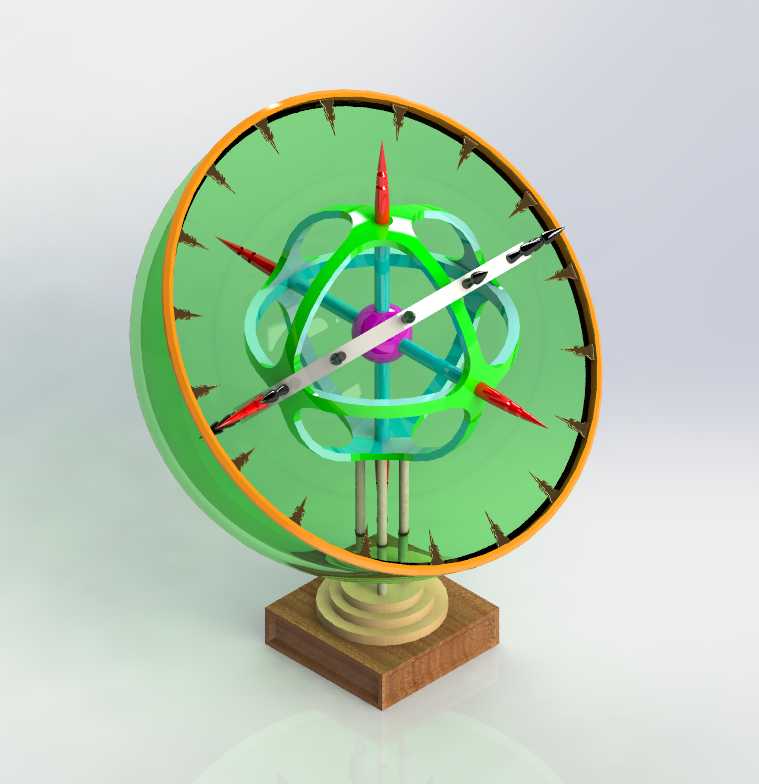

该摆件类结构主要应用于赛事荣誉纪念、企业成果展示、技能竞赛颁奖等场景，作为具象化的荣誉载体，既承担荣誉象征的功能，也可作为工业风陈设摆件放置于办公桌面、展厅展柜中，适配机械行业赛事、工程类技能比拼的颁奖场景，区别于常规金属冲压奖杯，其结构自带机械美学特征，更契合工业领域的颁奖调性。整体结构采用分层嵌套设计，外层为带刻度标识的环形支撑框架，环形边缘做圆弧包边处理，避免尖锐棱角带来的磕碰风险，环形内侧均匀分布刻度标记，可对应不同奖项等级或纪念节点做标识适配。环形框架内部嵌套三层交错的环形支撑结构，每层支撑环沿不同空间角度布设，中心设置球形定位枢纽，所有支撑环均与中心枢纽做转动配合，可实现多维度的角度调整，支撑环上延伸出多组指向不同方位的指针结构，指针端部做锥形收窄处理，强化方向指示的视觉效果，指针与支撑环采用卡槽式固定，无需额外粘接即可保证连接稳定性。底部采用方形木质基座搭配阶梯式回转支撑台，回转支撑台与上层环形结构的中心轴做同轴配合，可实现整体上部结构的360度水平旋转，方便不同角度的展示观看。基座尺寸控制在120mm见方，整体总高度控制在220mm范围内，外层环形框架的最大外径为180mm，放置于常规桌面时不会占用过多空间，安装时仅需将上部中心轴插入基座的支撑孔位即可完成装配，无需额外紧固件，拆装便捷。设计过程中优先考虑结构的可视性与互动性，内部交错的环体采用不同色彩做区分，既方便建模时的零件层级区分，也能在实物展示时强化结构层次感，中心枢纽位置做凸起装饰处理，平衡整体视觉重心。所有环形结构的壁厚控制在3mm，既保证结构强度避免搬运过程中出现形变，也不会因壁厚过大导致整体重量超标，单人即可轻松挪动摆放。指针与环体的连接位置做定位凸台设计，装配时可快速对位，减少装配调试的时间成本，环形框架外侧的刻度采用凹陷式设计，可直接通过填色工艺实现标识效果，无需额外粘贴标牌，长期使用不会出现标识脱落问题。
