光滑曲面立体红心造型结构设计

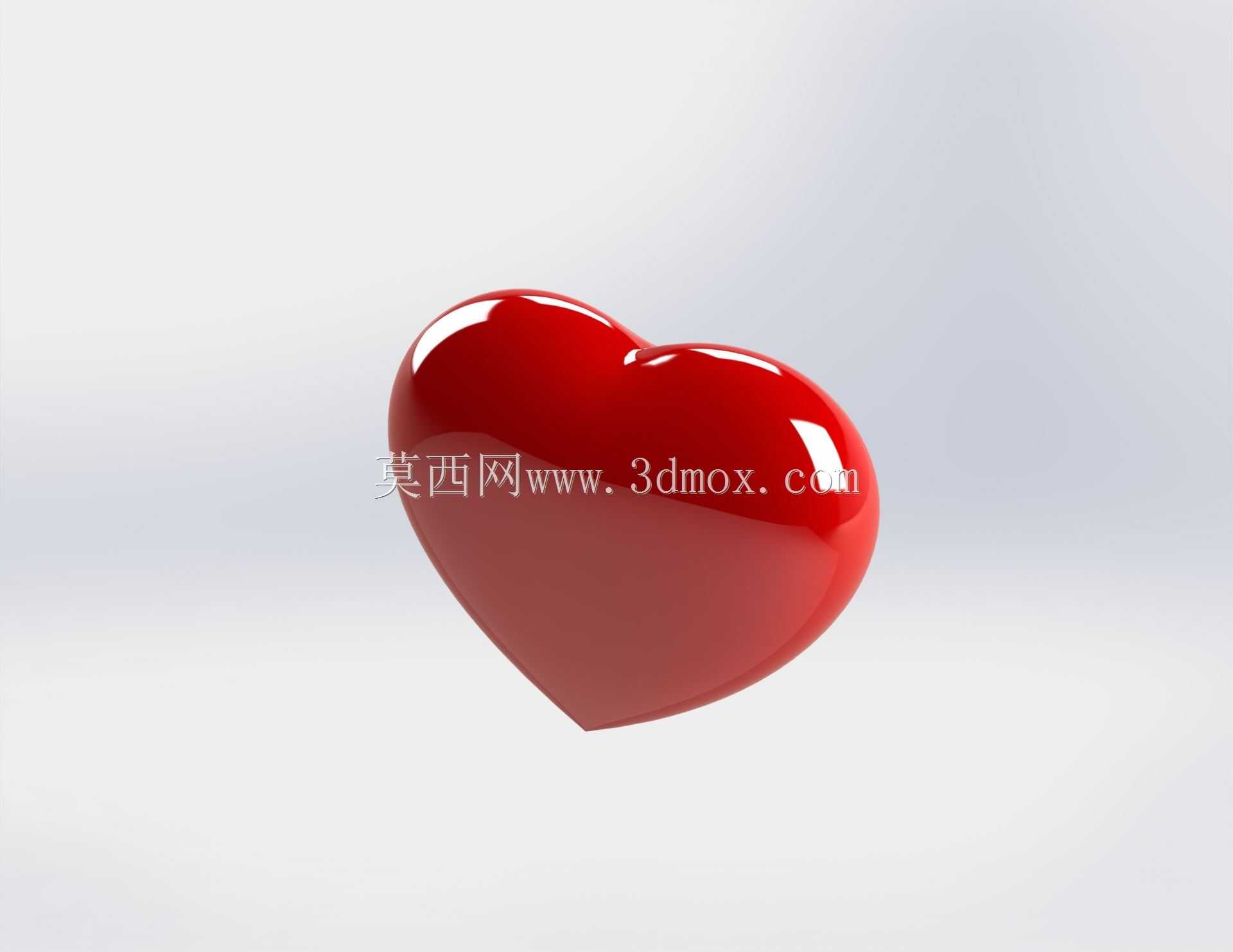

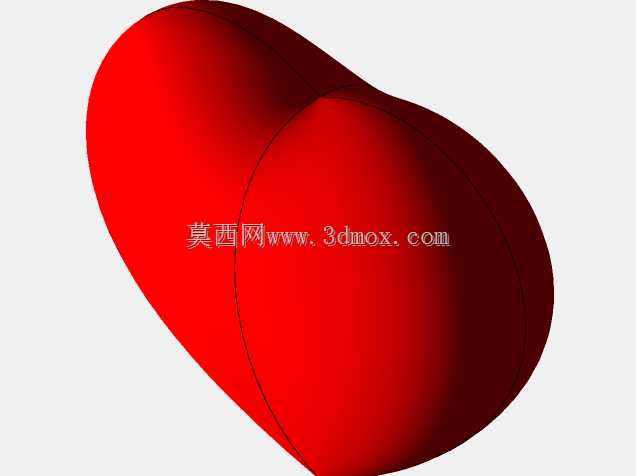

　　这类曲面心形构件的设计，最初常被应用在文创周边、主题展示装置的配套结构件中，也可作为小型礼品的外观壳体、主题活动的装饰构件使用，部分场景下还会嵌入小型发光模块，作为氛围装饰件适配商业美陈、节日主题布置的需求。从结构设计逻辑来看，整个构件采用全对称曲面构型，以中心竖直面为对称基准，两个隆起的弧面在顶部交汇形成自然的凹陷过渡，底部收窄为圆润的尖端，整体没有尖锐棱角，所有曲面衔接处都做了G2连续的圆角过渡，既保证了外观的流畅质感，也能避免后续加工或使用过程中出现应力集中的问题。建模过程中需要先勾勒出心形的外轮廓基准曲线，通过多截面曲面命令逐步生成整体外表面，再通过加厚命令生成均匀壁厚的壳体结构，壁厚取值可根据实际使用的材质调整，

　　若采用树脂3D打印制作，壁厚设置在1.5-2mm即可保证足够的结构强度，若采用注塑工艺批量生产，则需要根据塑料材质的流动性调整壁厚在2-2.5mm区间，同时在曲面曲率变化较大的位置做局部加厚处理，避免注塑时出现缺胶、缩痕的缺陷。从安装边界来看，该构件底部为平整的小平面，可直接通过粘接、卡扣连接的方式固定在底座上，整体外轮廓的最大宽度与高度比例接近1:1，横向最大尺寸控制在80mm区间时，既适合作为桌面摆件的尺寸需求，也能适配小型礼品包装盒的内部空间，不会出现尺寸超限无法装配的问题。曲面设计时需要重点控制表面的曲率变化率，避免出现局部曲面褶皱、曲率突变的情况，否则后续渲染或实物加工时会出现表面反光不均的问题，影响最终的外观质感。

　　对于需要做表面处理的场景，比如电镀、喷漆工艺，曲面的顺滑度直接决定了最终的表面处理效果，建模阶段就需要对所有曲面做曲率分析，确保整个外表面的曲率过渡平滑，没有突兀的拐点。这类对称曲面构件的设计思路，也可以延伸到其他异形装饰件、文创产品结构的开发中，核心是通过基准曲线控制整体轮廓，再通过曲面连续性参数保证外观质感，同时兼顾后续加工的工艺可行性，避免出现设计外观好看但无法落地生产的问题。在实际装配场景中，若需要在构件内部放置电子元件，比如小型纽扣电池、LED灯珠，可在壳体内部预留对应的安装柱与卡槽位置，安装柱的位置需要避开曲面曲率变化大的区域，尽量设置在曲面相对平缓的位置，保证壁厚均匀，避免注塑时出现表面缩水的问题。

　　整个构件没有复杂的内部加强筋结构，依靠均匀的曲面壳体即可保证足够的结构强度，日常拿取、摆放过程中不会出现变形、开裂的问题，若需要提升抗冲击性能，可在壳体内部的对称中心位置增设一条薄加强筋，连接上下两个端面，加强筋的厚度控制在壁厚的0.6倍即可，不会在外观表面留下缩痕。
