涵道式双风轮风力发电机组三维设计

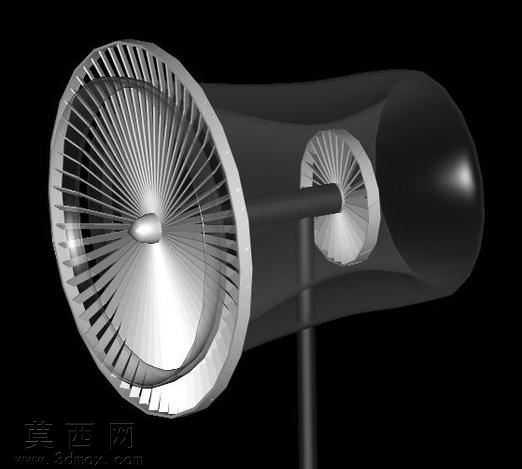

本作品为涵道式风电机组三维建模设计，采用前后双风轮同轴布局搭配流线型涵道外壳的结构方案，建模阶段首先完成整体气动外形的参数化草绘，以涵道中轴线为基准绘制内外流道的轮廓曲线，通过曲面放样、曲面剪裁与缝合工具生成光滑连续的涵道壳体，确保涵道进出口的收缩-扩张流道符合流体力学设计逻辑，能够对进入机组的气流进行整流加速，提升风能捕获效率。风轮部分采用多叶片翼型设计，前级大直径风轮负责捕获来流主要风能，后级小直径风轮布置在前级风轮的尾流区域，回收前级风轮未利用的余流动能，建模时通过圆周阵列工具均匀排布叶片，对叶片根部与轮毂的连接位置做圆角过渡处理，避免应力集中问题，同时对叶片翼型做扭转角度的渐变设计，匹配不同半径位置的线速度差异，保证风轮整体的气动效率。支撑结构采用单立柱悬臂式设计，立柱与涵道壳体的连接位置做加强筋结构建模，提升整体结构的刚性，渲染阶段为涵道外壳赋予哑光黑色工程塑料材质，模拟实际产品的复合材料外壳质感，为风轮叶片赋予抛光金属材质，通过环境贴图反射表现金属叶片的光洁表面，轮毂位置采用亮面金属材质突出结构中心，背景选用纯黑色突出机组主体结构，通过三点布光方案打亮风轮的叶片曲面与涵道的轮廓边缘，清晰展现前后双风轮的层级关系与涵道的流线型外观。设计过程中重点验证了双风轮的同轴度装配关系，确保前后风轮的旋转中心与涵道中轴线完全重合，避免运转过程中出现动平衡问题，涵道内壁与风轮叶尖的间隙控制在合理范围，既保证风轮运转无干涉，又能最大化利用涵道的整流效应提升风能利用率，整体模型完整还原了涵道风电机组的核心结构特征，可用于风电原理演示、结构方案验证与产品外观展示场景。
