涵道式原型风力涡轮发电机组三维设计

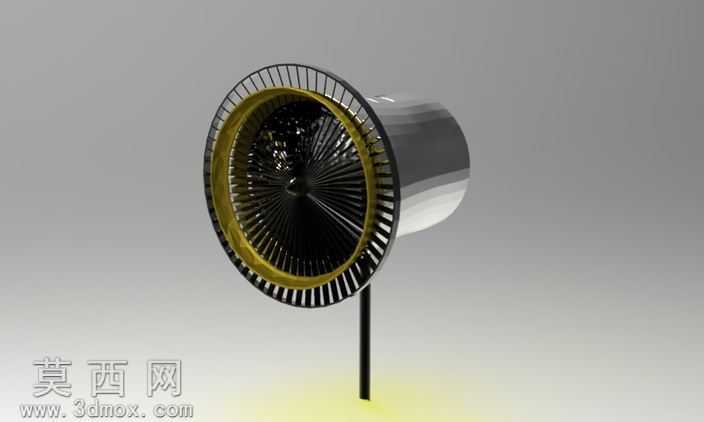

本作品为涵道式风力涡轮发电机组的三维设计模型，建模过程中遵循流体力学与机械结构设计的双重逻辑，首先通过基准面搭建确定涵道筒体、涡轮叶轮、中心导流锥、支撑立柱的核心定位基准，对涵道外筒采用回转特征生成基础曲面，再通过环形阵列完成外圈导流格栅的均匀排布，每一处格栅的倾斜角度都经过参数化调整，确保进风气流能够被规整导向内部涡轮区域。涡轮叶轮部分采用多叶片参数化建模，单个叶片通过样条曲线勾勒翼型截面，沿叶根到叶顶的扭转方向进行放样生成实体，再通过圆周阵列完成整轮叶片的装配，叶片前缘做了圆滑过渡处理，降低气流切割带来的紊流损耗，中心导流锥采用流线型回转体设计，引导进入涵道的气流均匀作用在叶片工作面，减少中心区域的气流死区。材质渲染阶段，涵道内壁采用哑光金属材质模拟航空铝合金的磨砂质感，边缘做了金色金属包边的材质区分，提升视觉层次感；涡轮叶片采用高反光深色金属材质，还原碳纤维复合叶片的细腻纹理，支撑立柱采用哑光黑色金属材质，模拟钢制支架的厚重质感，背景采用渐变灰色环境配合底部暖光打光，突出涵道机组的立体轮廓与结构细节。结构设计上，涵道筒体与内部涡轮组件预留了合理的装配间隙，支撑立柱与涵道底部采用法兰式连接结构，方便后续的拆装与维护，整体模型的所有特征均保留可编辑参数，可根据不同的功率需求调整涵道直径、叶片数量、格栅倾角等核心参数，适配不同场景下的小型风电应用需求。设计思路围绕提升风能捕获效率展开，通过外置涵道的约束作用收拢分散气流，提升通过涡轮叶片的气流流速，相比开放式风轮能够在低风速场景下获得更高的启动效率，同时外圈格栅能够起到防护作用，避免异物进入涡轮区域造成结构损坏，整体结构紧凑，适合作为分布式小型风电设备的原型验证模型使用。
