船舶双层底分段结构三维建模设计

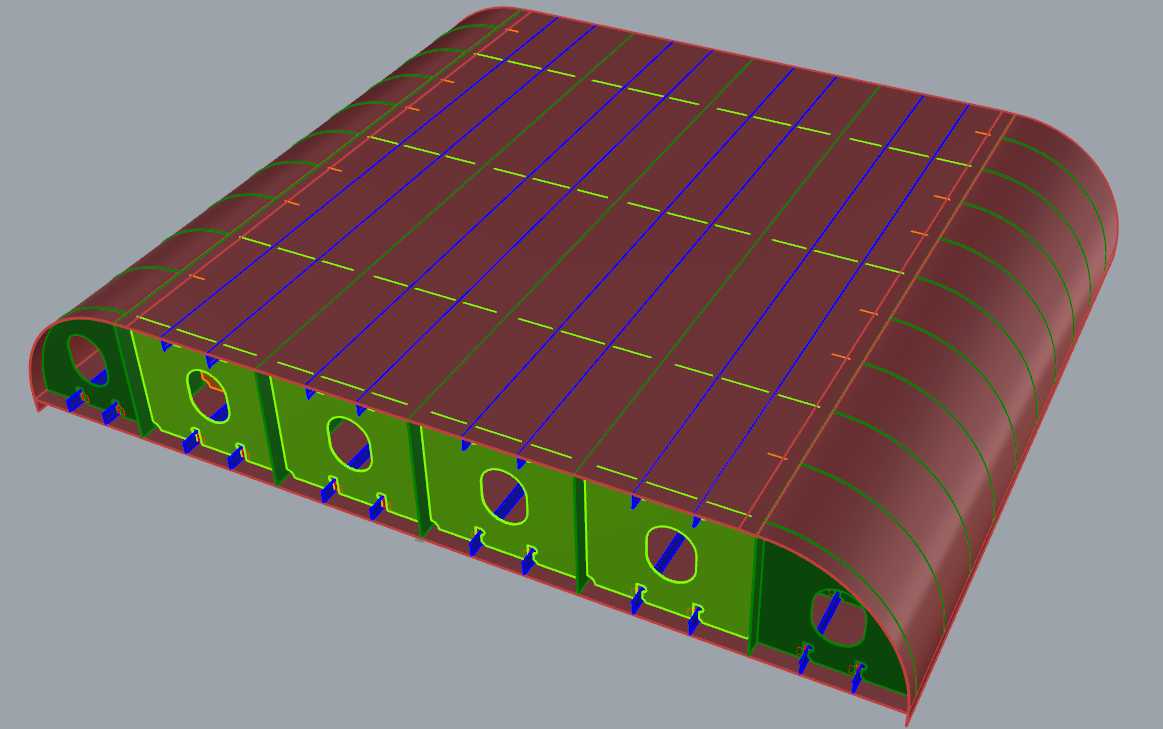

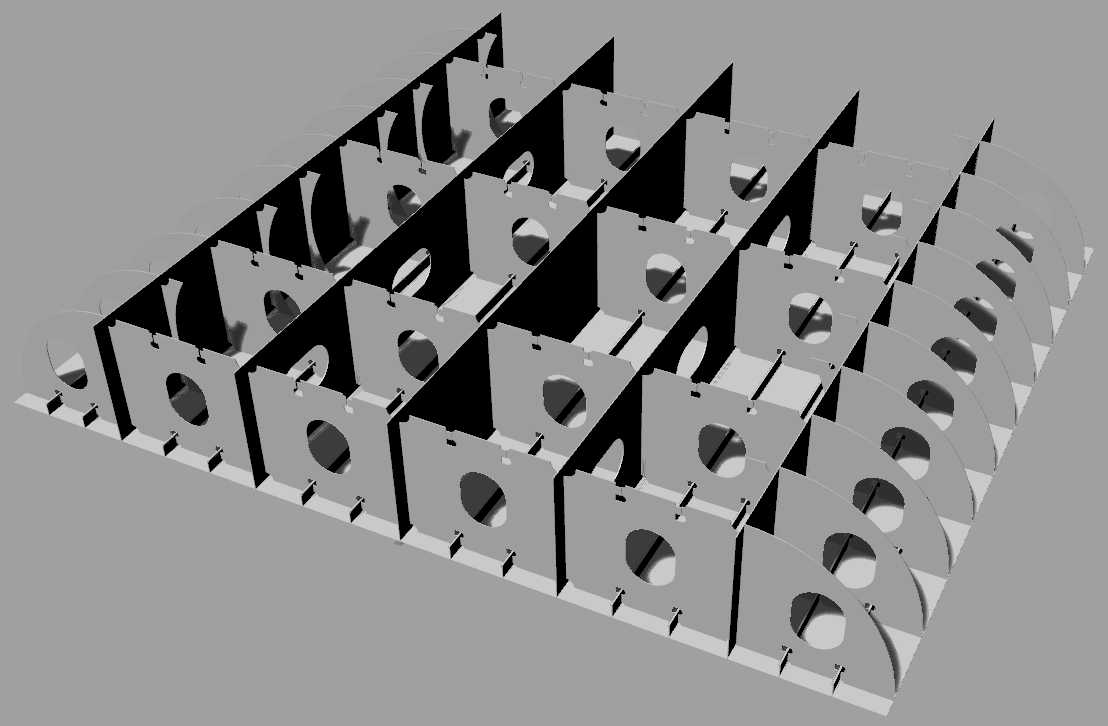

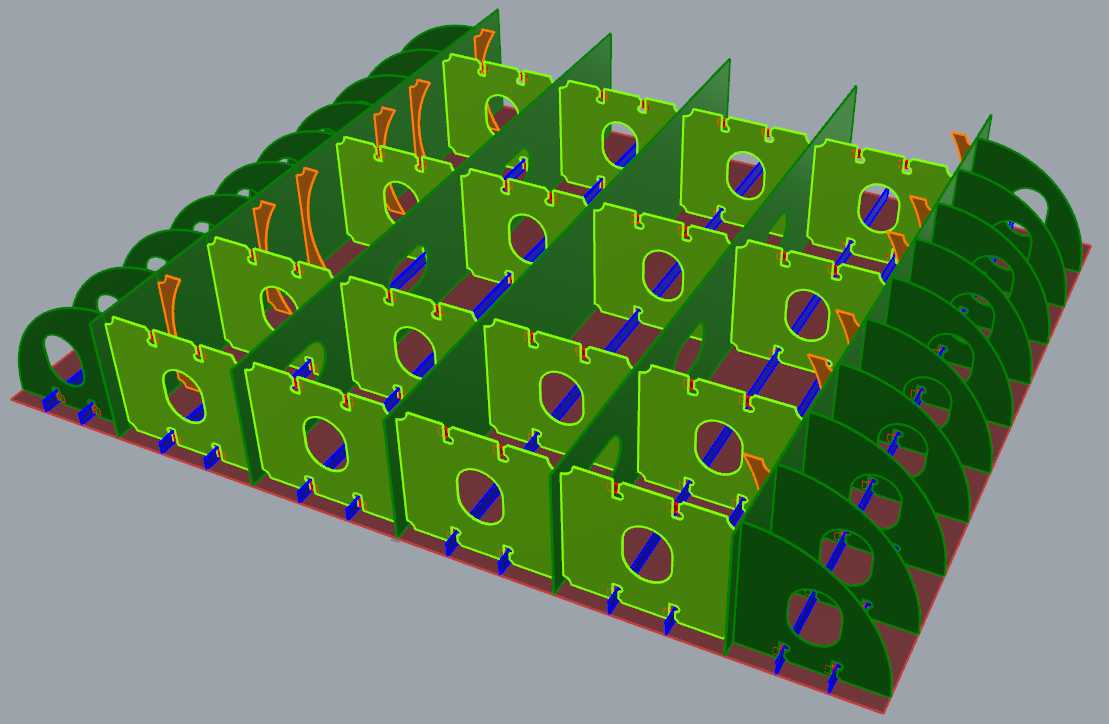

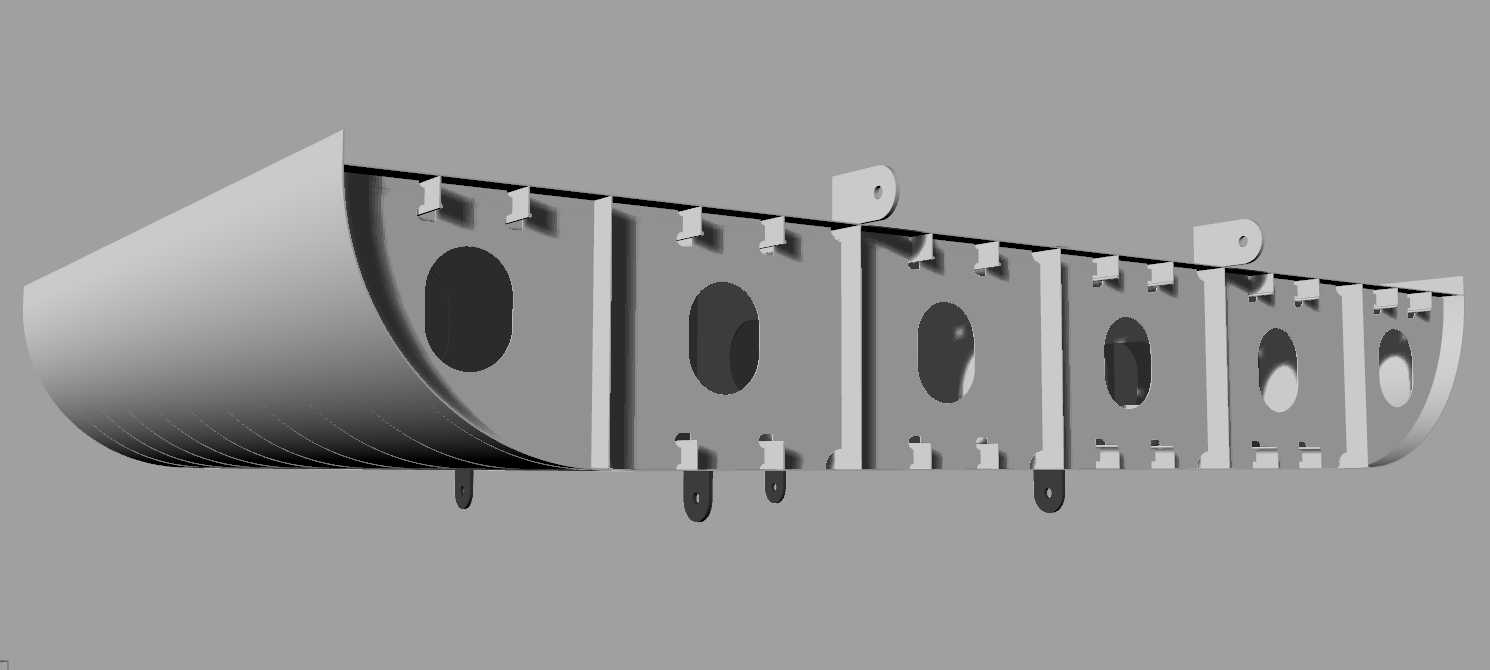

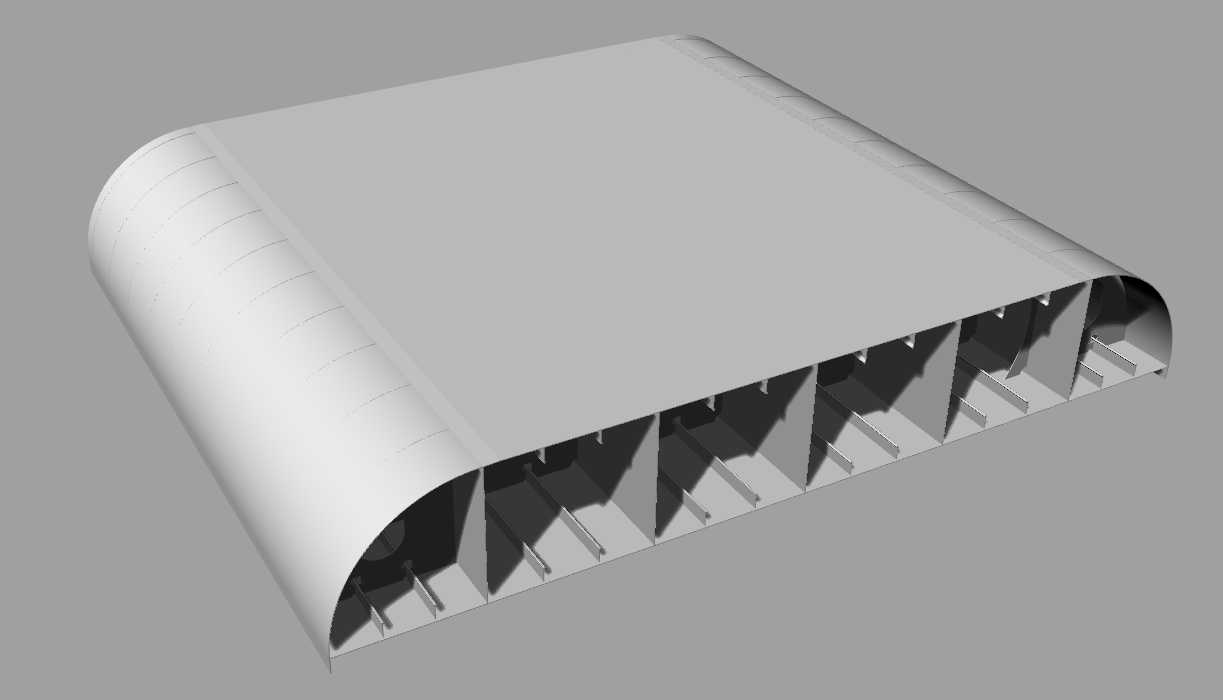

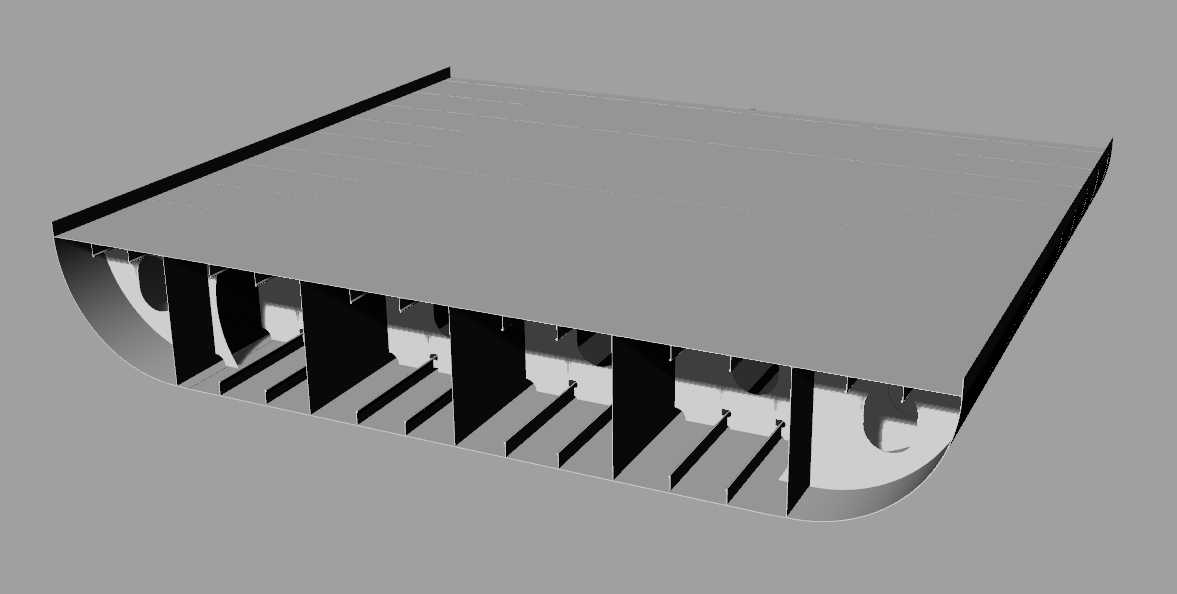

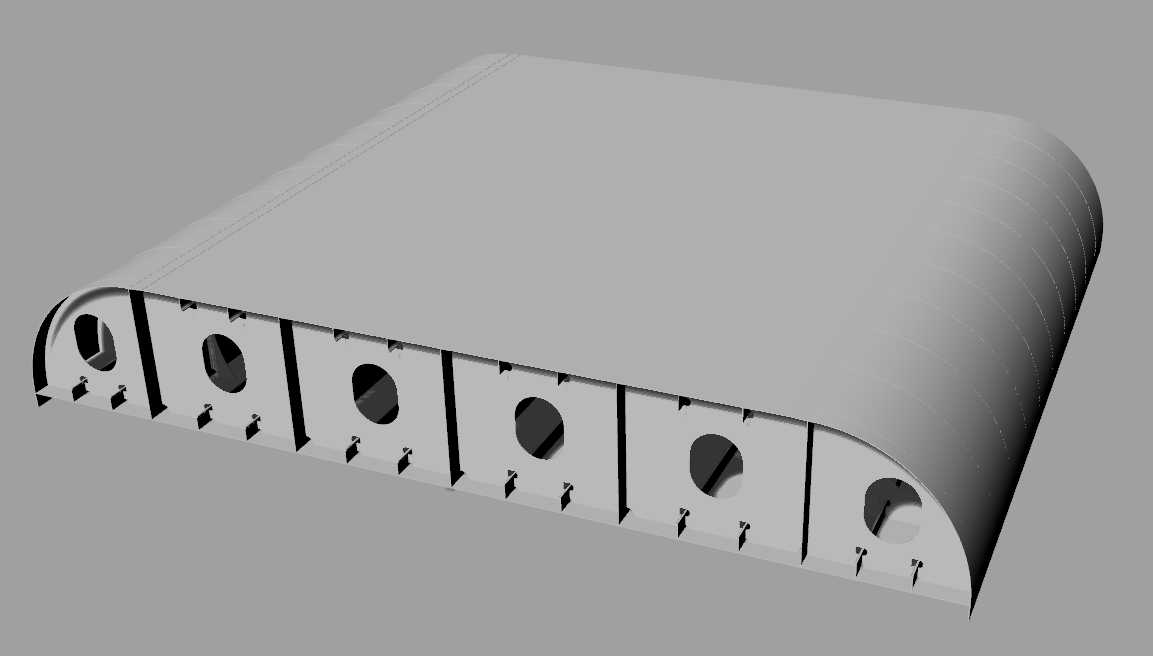

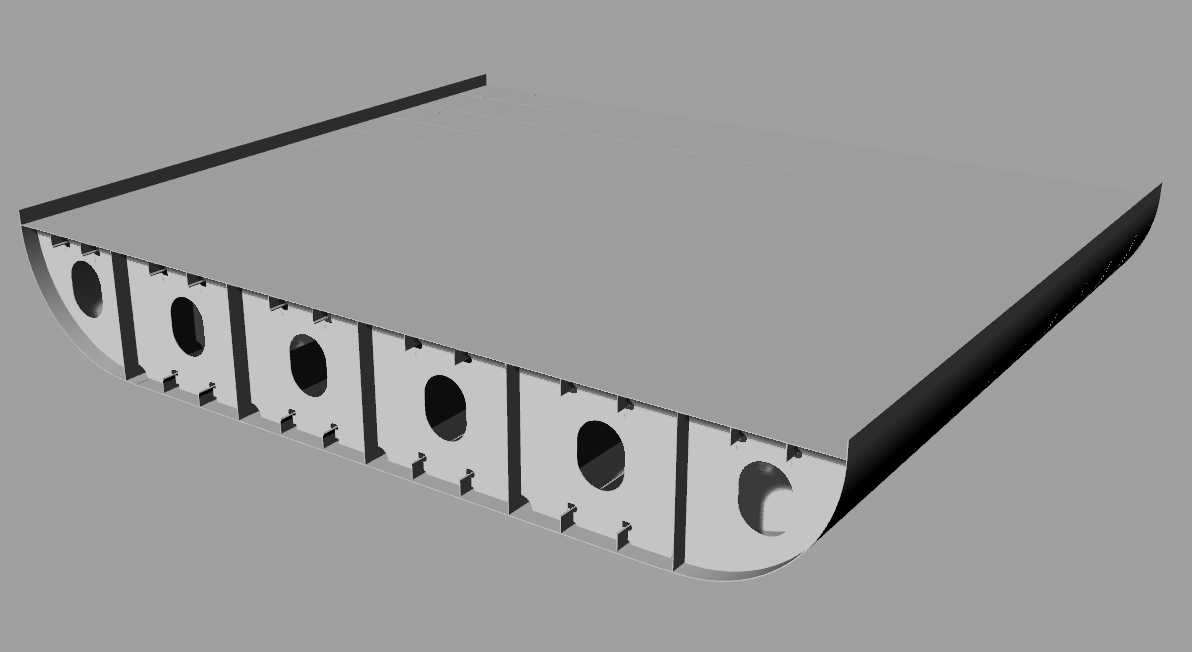

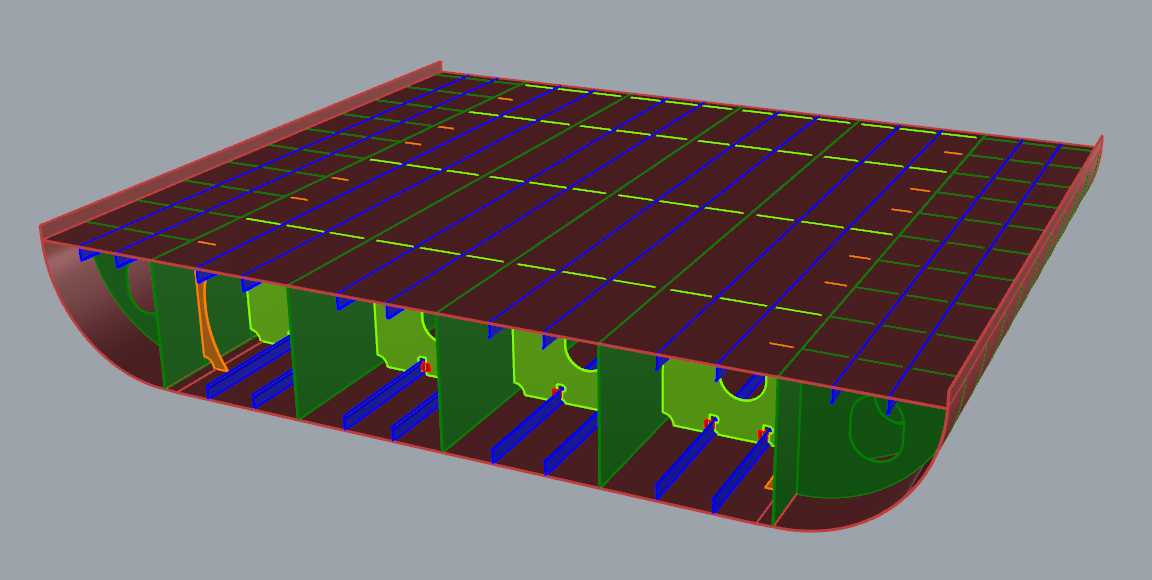

在民用船舶与中小型游艇的船体结构设计环节，双层底结构是保障船体底部强度、提升抗沉性能、隔离舱底积水与装载空间的核心承载构件，本次建模针对特定船型的双层底分段开展精细化结构还原，覆盖从外板到内部纵横向强构件的全部受力结构。该双层底分段的外形边界尺寸为12m长、10m宽、1.8m双层底高度，建模过程中严格遵循船体结构的受力传递逻辑，底部外板采用适配船型线型的曲面造型，匹配船底的流体线型设计要求，避免结构建模与实际线型出现偏差。内部结构排布上，沿船长方向设置连续的纵向桁材，沿船宽方向按等间距布置实肋板与组合肋板，在肋板上对应开设减轻孔与流水孔，既保证结构的抗弯抗扭强度，又合理控制分段自重，同时满足舱底水的流通需求，符合船舶建造规范中对双层底结构的开孔要求。在实际船舶运营场景中，该双层底结构可作为压载水舱的承载边界，在船舶航行过程中通过调整压载水量调整船舶吃水与稳性，同时在船舶发生搁浅、底部擦碰等意外工况时，双层底的内外壳结构可形成缓冲防护层，避免海水直接进入货舱或机舱，提升船舶航行的安全冗余。建模过程中重点还原了倾斜中桁材的特殊结构形式，对应双子座系列游艇的特殊线型设计需求，区别于常规货船的平直中桁结构，倾斜布置的纵向构件可更好适配游艇的V型船底线型，保证纵向强度的连续传递，避免结构突变带来的应力集中问题。所有内部构件的连接位置均按实际焊接装配关系做了贴合处理，纵骨穿过肋板的位置预留了对应切口，强构件的相交位置做了节点加强处理，完全匹配实际船舶建造中的结构装配逻辑，可直接用于结构强度校核、建造工艺模拟、分段装配干涉检查等设计环节，也可作为船舶类专业教学中双层底结构的演示模型，帮助设计人员与施工人员快速理解该类特殊线型船舶的双层底结构排布逻辑。
