轻型隐身护卫舰概念作战舰船结构

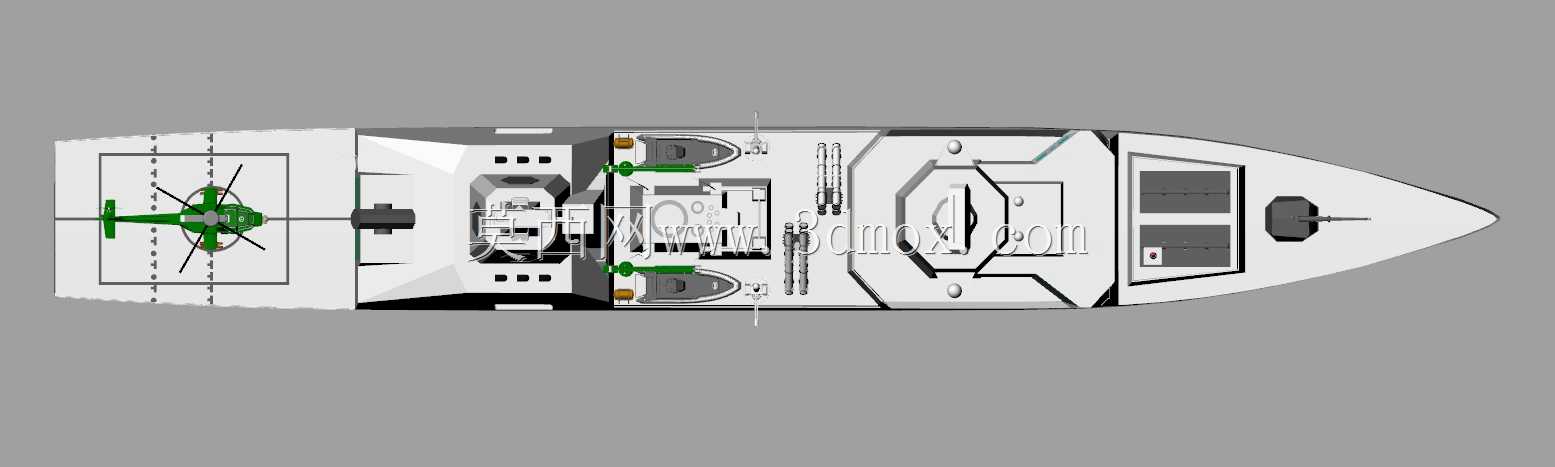

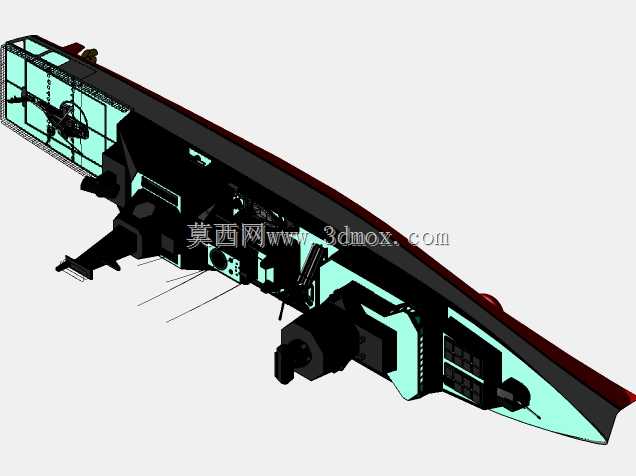

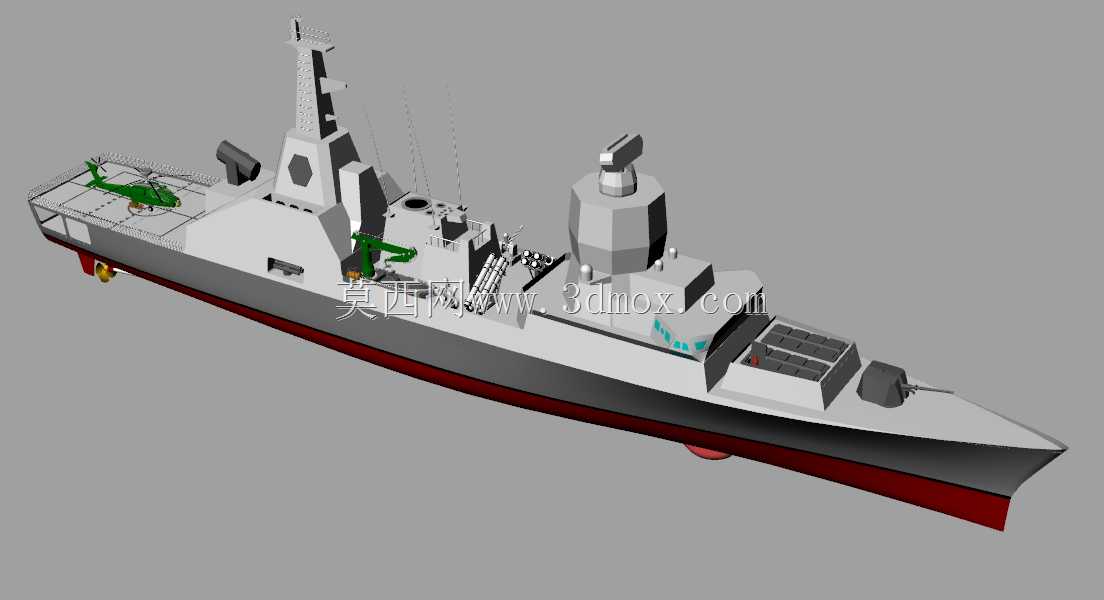

　　该三维概念模型呈现的是一型面向近海巡逻、低烈度对抗与编队护航任务的轻型护卫舰（Corvette）整体构型，从结构建模视角完整还原了舰体平台、上层建筑、武器站位、航空保障设施与舰载系统的空间布置关系，可作为舰船总体方案论证、舱室布局推演、外形隐身评估及教学演示的数字化载体。

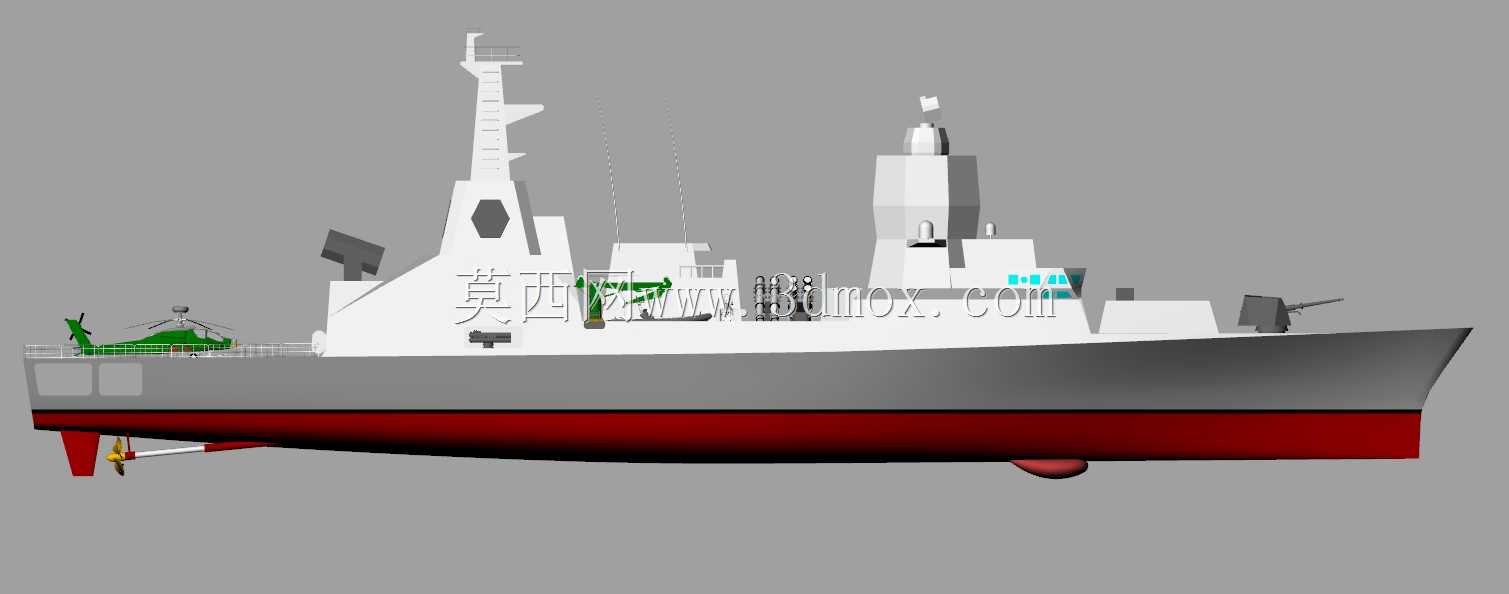

　　舰体主尺度遵循轻型护卫舰典型量级，采用长艏楼结合高干舷设计，艏部外飘明显，艉部设方形直升机起降甲板，兼顾耐波性与甲板作业面积。水线以下配球鼻艏与舭龙骨结构，球鼻艏用于容纳声呐基阵并优化艏部流场、降低航行阻力，舭龙骨沿舭部纵向延伸，用于抑制横摇、提升稳性；水线以上干舷外张，可减少高速航行时的甲板上浪，艉部线型平缓收放，为螺旋桨与舵系留出安装边界，同时保证直升机起降区下方结构刚度。

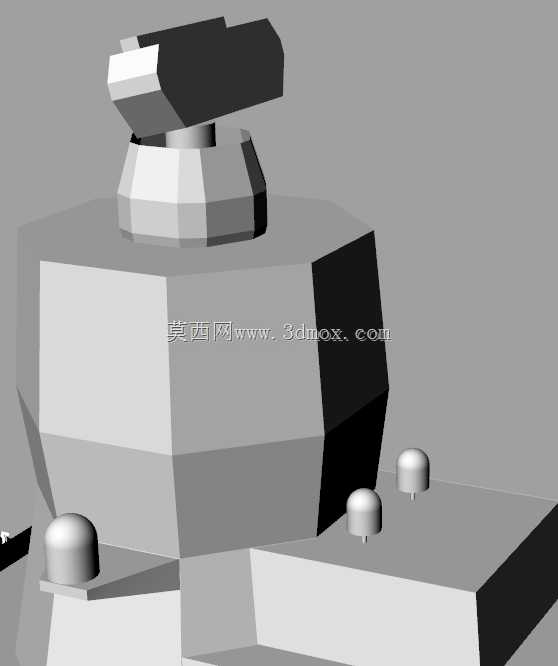

　　上层建筑采用多面体折角隐身构型，摒弃传统直立外壁，所有围壁均做内倾处理，相邻面夹角刻意避开直角，以偏转雷达入射波、压缩雷达反射截面积；主桅杆为一体化封闭式塔桅，将导航雷达、通信天线、电子战传感器等设备整合于多面体罩体内，既减少外露天线的雷达散射源，也优化了电磁兼容布局。舰桥位于上层建筑前部，舷窗采用内嵌式设计，视野覆盖艏部主炮与前方海空，两侧设翼桥用于靠泊观察。

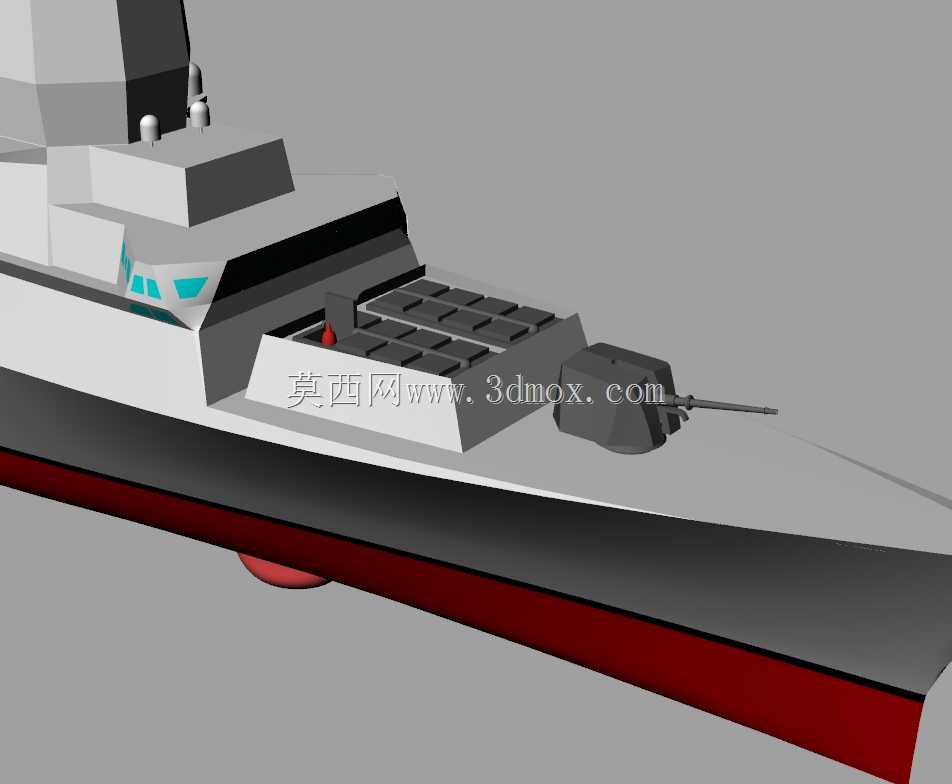

　　武器系统沿舰体纵轴分层布置：艏甲板设一座主炮站位，配隐身外形炮塔，炮座下方贯通至主甲板弹药转运舱，承担对海射击、近程防空与对陆辅助打击任务；舰体中部上层建筑之间布置垂直发射装置区，采用模块化箱式发射单元，可兼容舰空导弹与反潜导弹，发射井盖板与甲板齐平，兼顾隐身与快速装填；舯部两舷预留反舰导弹发射架安装位，发射箱朝向舷侧，射界覆盖左右两舷主要作战扇面；艉部机库上方预留近程防御武器站位，可安装小口径速射炮或近程防空导弹发射装置，构成末端反导拦截层。

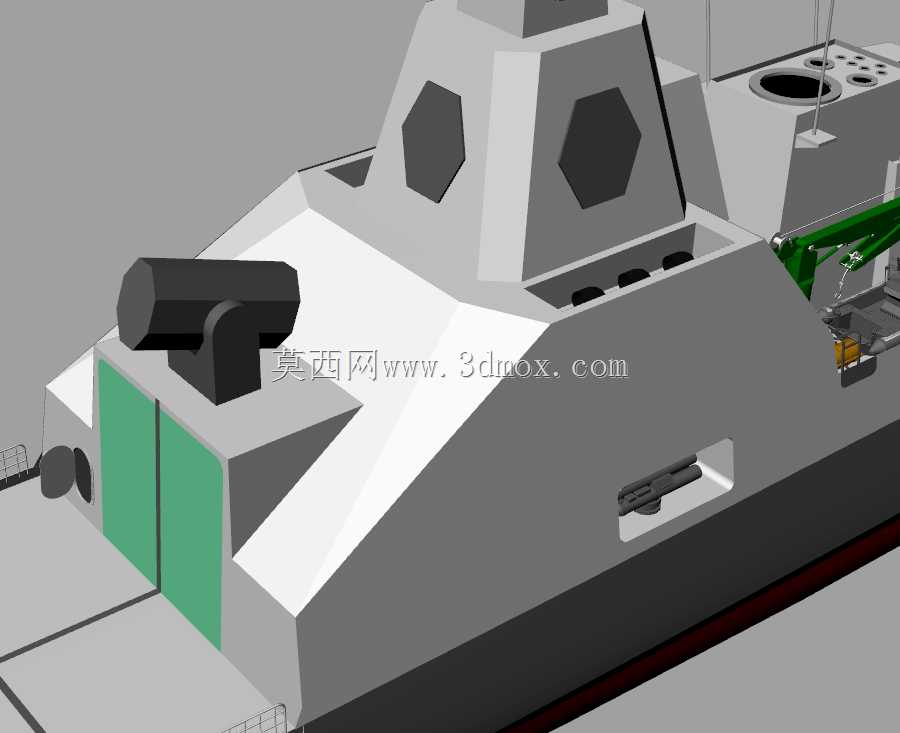

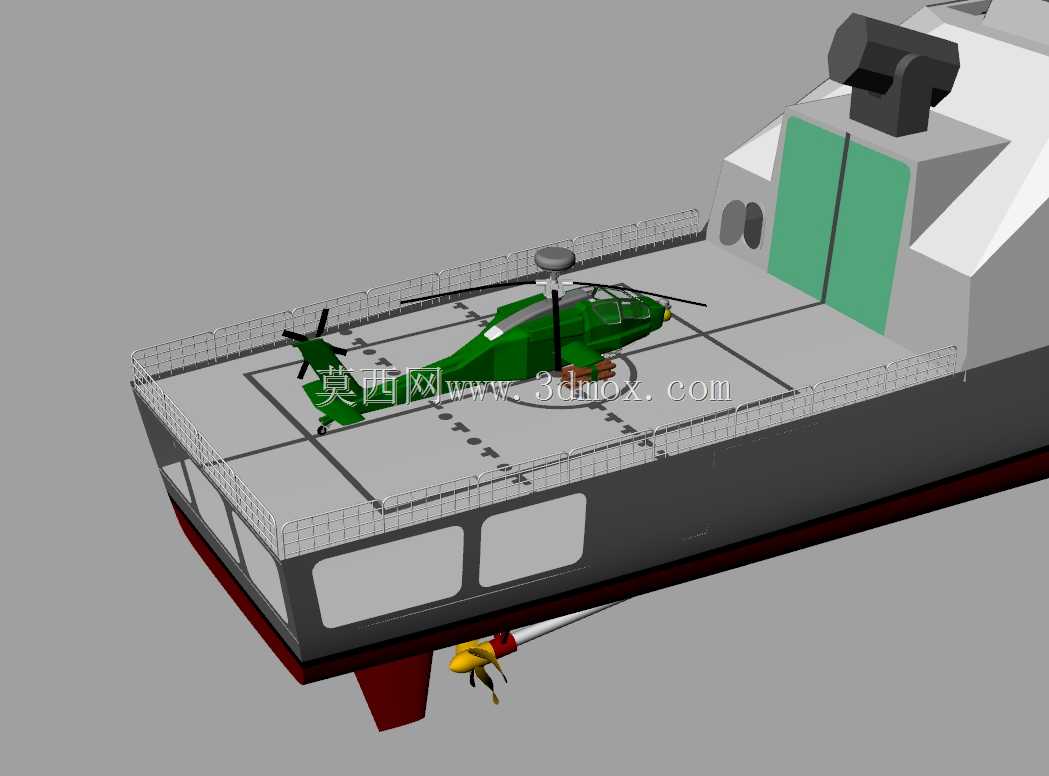

　　航空保障设施集中于艉部，设固定式直升机起降甲板，甲板表面标注起降定位圈与安全边界线，配套系留座、防滑网与灯光助降接口，可搭载一架中型反潜直升机；甲板前方设半埋式机库，机库大门为卷帘式结构，内部容纳直升机旋翼折叠后的停放空间，并配套地勤工具舱、油料加注口与鱼雷挂载挂点，支撑航空反潜、超视距引导与搜救任务。舰面还配置了吊放式小艇收放装置、折臂起重机与锚泊设备，起重机位于舯部舷侧，用于作业小艇吊放、物资转运与海上补给对接，艏部设锚机、锚链筒与止链器，满足驻泊锚泊需求。

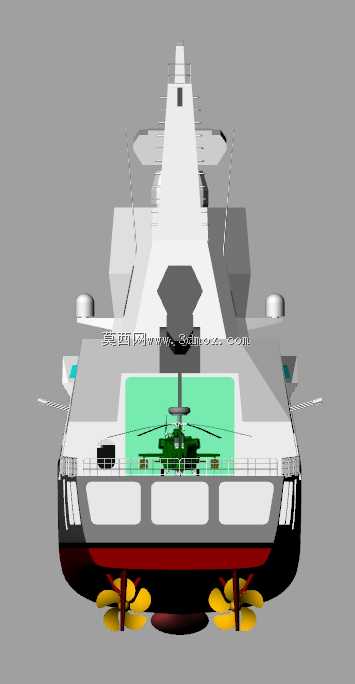

　　动力系统舱段沿舰体底部纵向划分，采用柴燃联合或全柴推进的典型布置思路，主机舱、减速齿轮舱、轴隧与舵机舱依次排布，传动轴系从主机输出端经减速齿轮箱连接艉部螺旋桨，双桨双舵构型保证操纵灵活性与冗余度；电站、空调机组、消防泵等辅机设备分舱布置，配合水密横舱壁将主船体分隔为多个独立水密区段，任意单舱进水后仍可保留浮力与稳性，满足舰船抗沉性设计准则。

　　建模过程中对舰体曲面采用NURBS光顺处理，保证型线在横剖线、水线与纵剖线三个方向的连续性，避免曲面褶皱带来的流体性能偏差；上层建筑折角面、武器基座、桅杆平台等结构均按实际安装逻辑设定配合边界，例如主炮基座与甲板加强筋的对位、垂直发射装置与下方弹药舱的贯通关系、机库大门与起降甲板的高度差控制，均预留了设备拆装与人员通行的操作空间。烟囱采用红外抑制设计，排气口与上层建筑后缘整合，配合喷淋降温接口，降低红外辐射特征。

　　该型舰的应用场景覆盖近海专属经济区巡逻、反潜搜索、护航护渔、低强度海上维权与编队前哨警戒，概念设计阶段重点平衡了火力密度、隐身性能、排水量与建造维护成本，三维模型完整表达了各系统的空间干涉关系与总体布局逻辑，可支撑后续的性能仿真、结构细化与方案迭代工作。
