加强筋结构塑料工字线缆收卷线轴

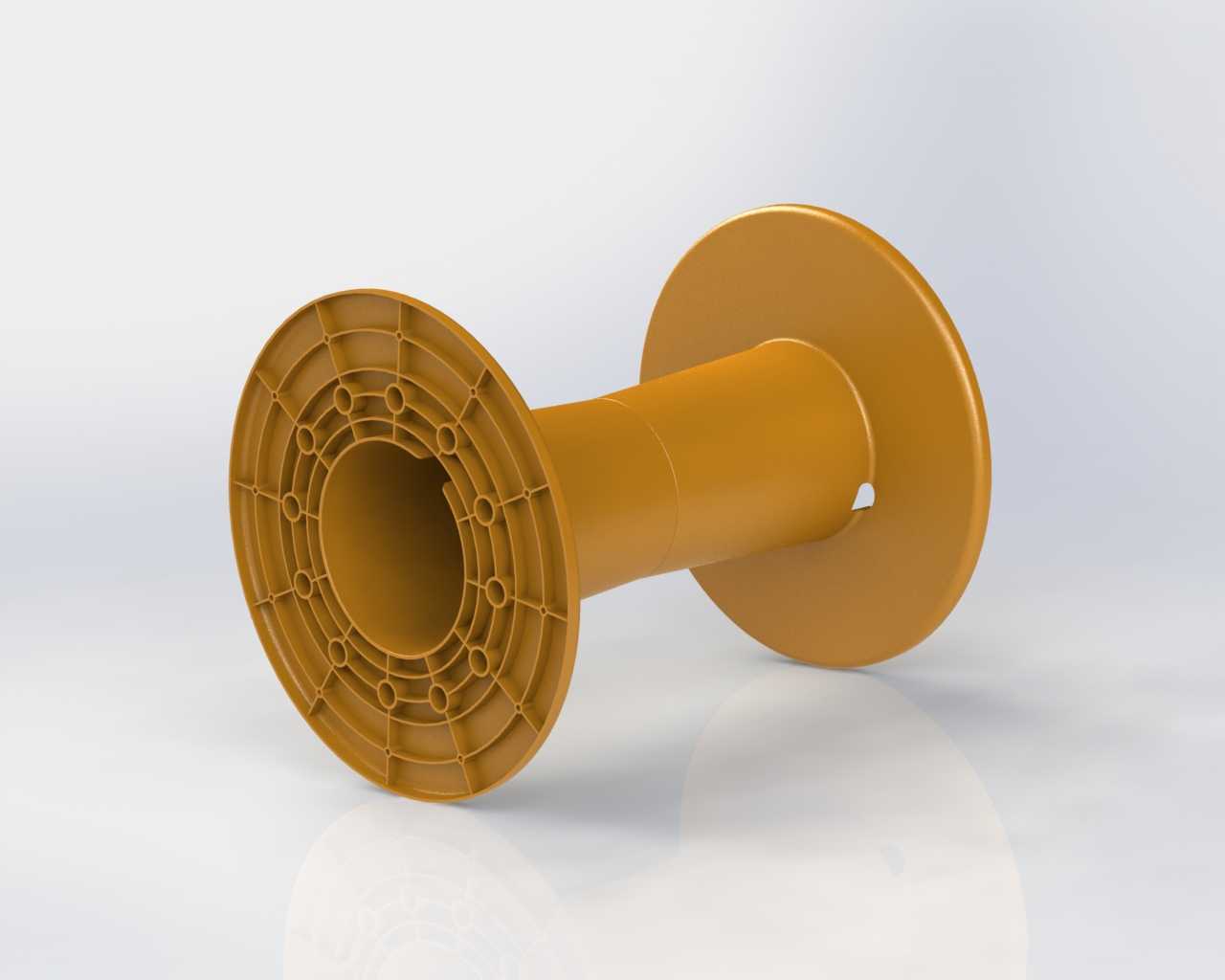

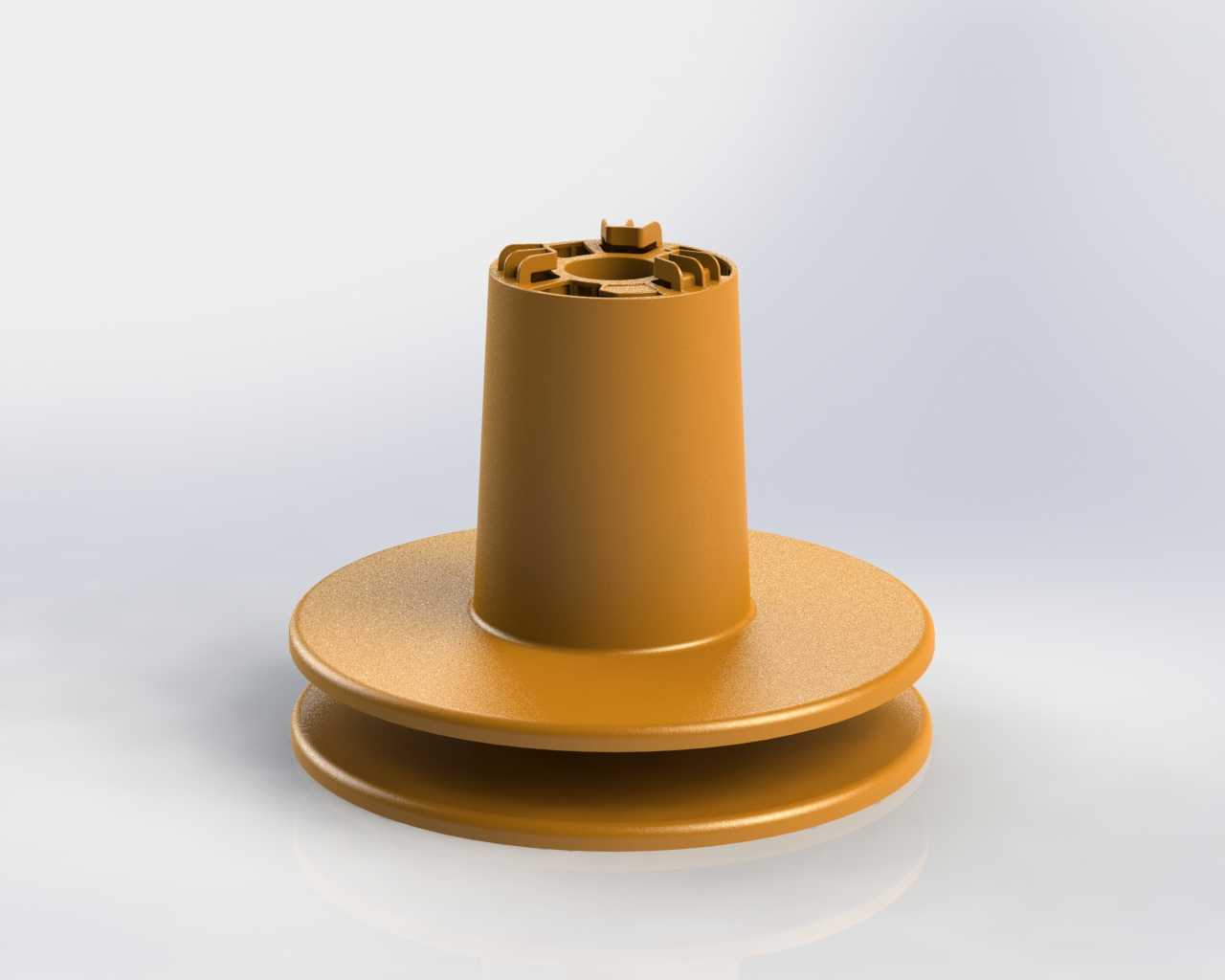

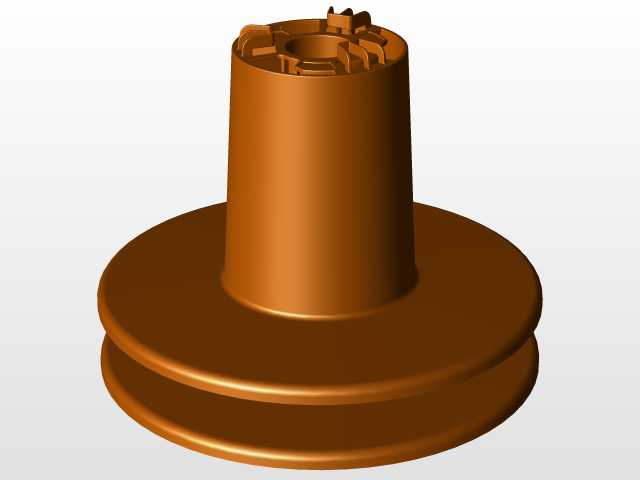

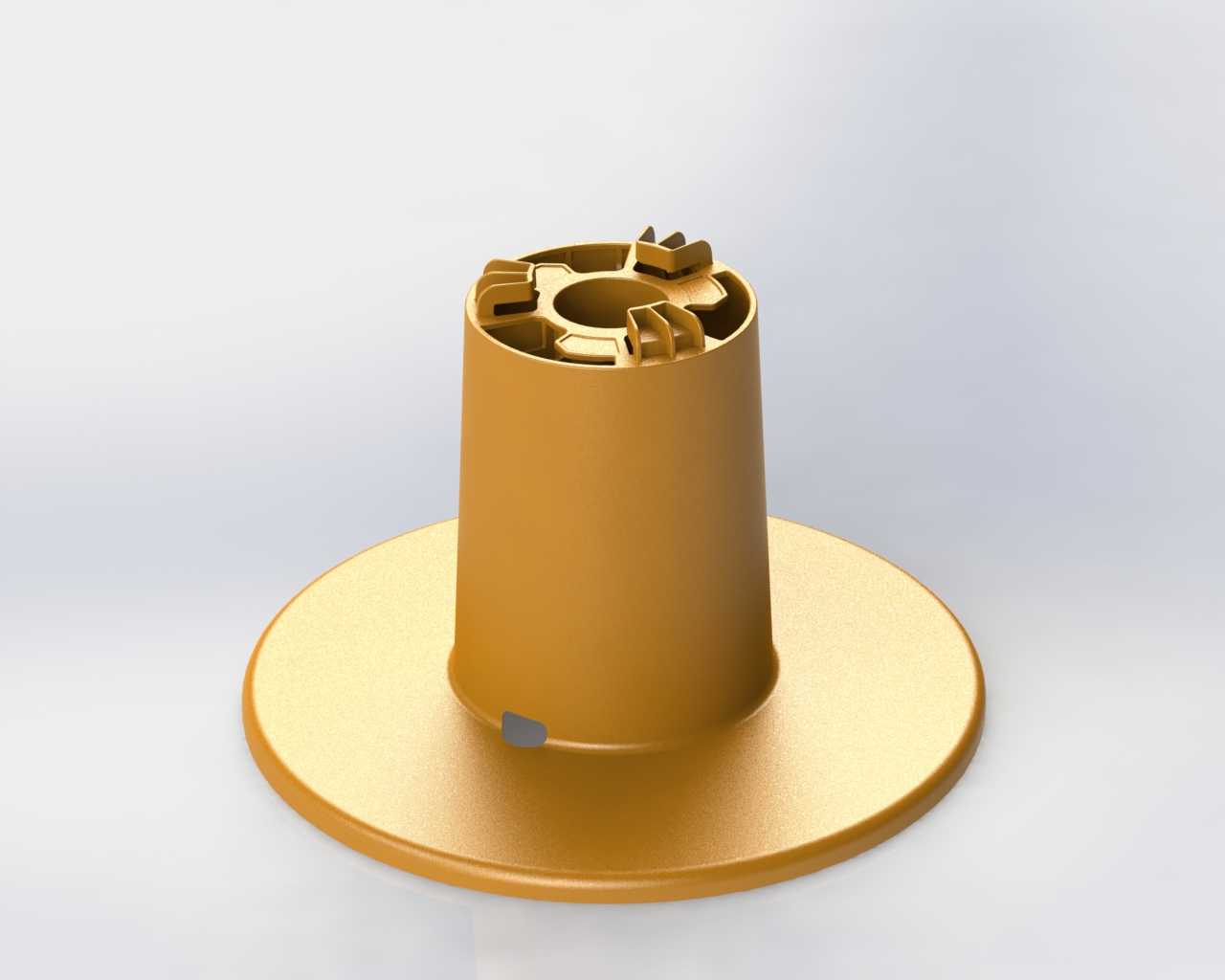

这类带双侧挡边的工字结构线轴，是线缆、线材、柔性带材生产与流转环节的核心承载部件，日常在漆包线生产车间、光纤光缆成缆工位、电子线束加工段、3D打印耗材分装线都能见到它的身影，核心作用是给细长柔性物料提供规整的缠绕支撑，避免线材散卷、打结、外层剐蹭损伤，同时适配自动化产线的放卷、收卷工位的装夹需求。从结构设计来看，筒体部分采用等径直筒设计，内壁做了均匀的壁厚控制，既保证缠绕时的内圈支撑强度，又不会因为壁厚过大造成整体重量冗余，两端的挡边采用大直径圆盘结构，挡边内侧做了微小的拔模斜度，一方面是注塑成型时方便脱模，另一方面能让缠绕到最外层的线材不会因为堆叠张力出现滑边脱圈的问题。仔细观察单侧挡边的内侧，做了辐射状分布的加强筋结构，筋条从筒体连接位置一直延伸到挡边外沿，相邻筋条之间还做了环形的连接筋做补强，这种结构能在不增加整体壁厚的前提下，大幅提升挡边的抗侧向挤压能力——毕竟满卷状态下，线材缠绕的张力会持续给两侧挡边施加向外的推力，很多普通线轴用久了挡边外鼓变形，就是因为筋位设计不足导致的。筒体靠近一侧挡边的位置开了一个小的方形缺口，这个结构是用来固定线材的起始端头的，上线的时候把线头卡进缺口里，就能避免初始缠绕时线头打滑空转，不用额外粘贴胶带固定，能提升上下料的操作效率。安装适配方面，中心的通孔是标准的通径设计，能适配市面上多数收放卷设备的气胀轴、固定顶锥装夹，两侧挡边的外沿做了圆弧倒角处理，搬运的时候不会划伤操作人员的手套，也不会剐蹭相邻的物料包装。整体采用工程塑料一体注塑成型，相比传统的木质线轴、冲压铁板线轴，它的自重更轻，不会生锈，表面光滑没有毛刺，不会划伤线材的外层绝缘皮或者护套，而且塑料材质本身有一定的韧性，搬运过程中轻微磕碰不会出现凹陷变形，能反复周转使用多次。在实际产线应用里，这类线轴的尺寸边界是选型的核心参考，筒体长度决定了单卷可缠绕的线材最大宽度，挡边直径决定了单卷的最大缠绕容量，中心通孔的尺寸直接决定了能不能适配现有设备的装夹轴径，设计时所有尺寸的公差都控制在合理范围，保证装夹后转动的同轴度，避免高速收放卷的时候出现跳动晃荡，影响线材的排线整齐度。
