轻型长排铜质钢琴合页结构设计

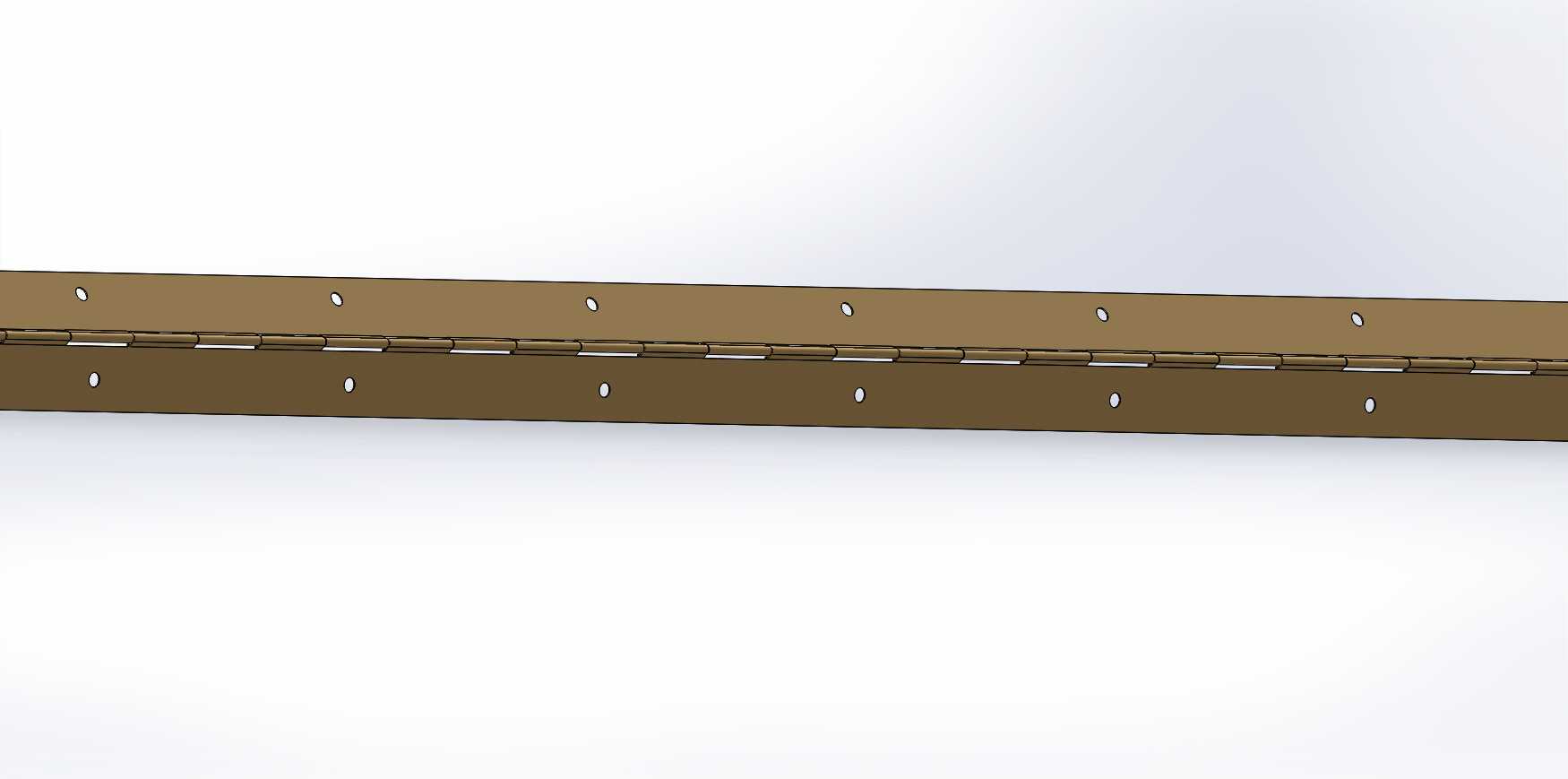

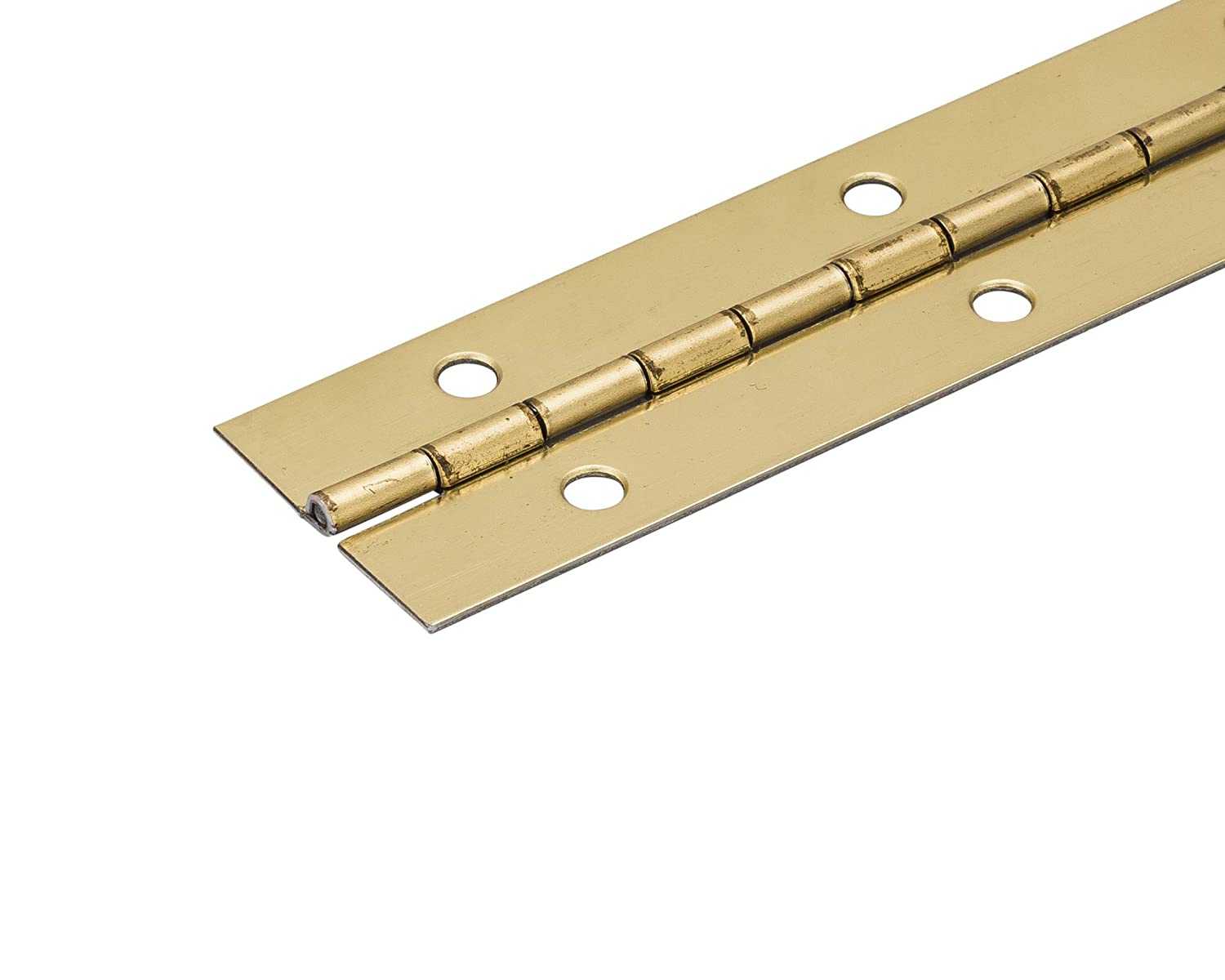

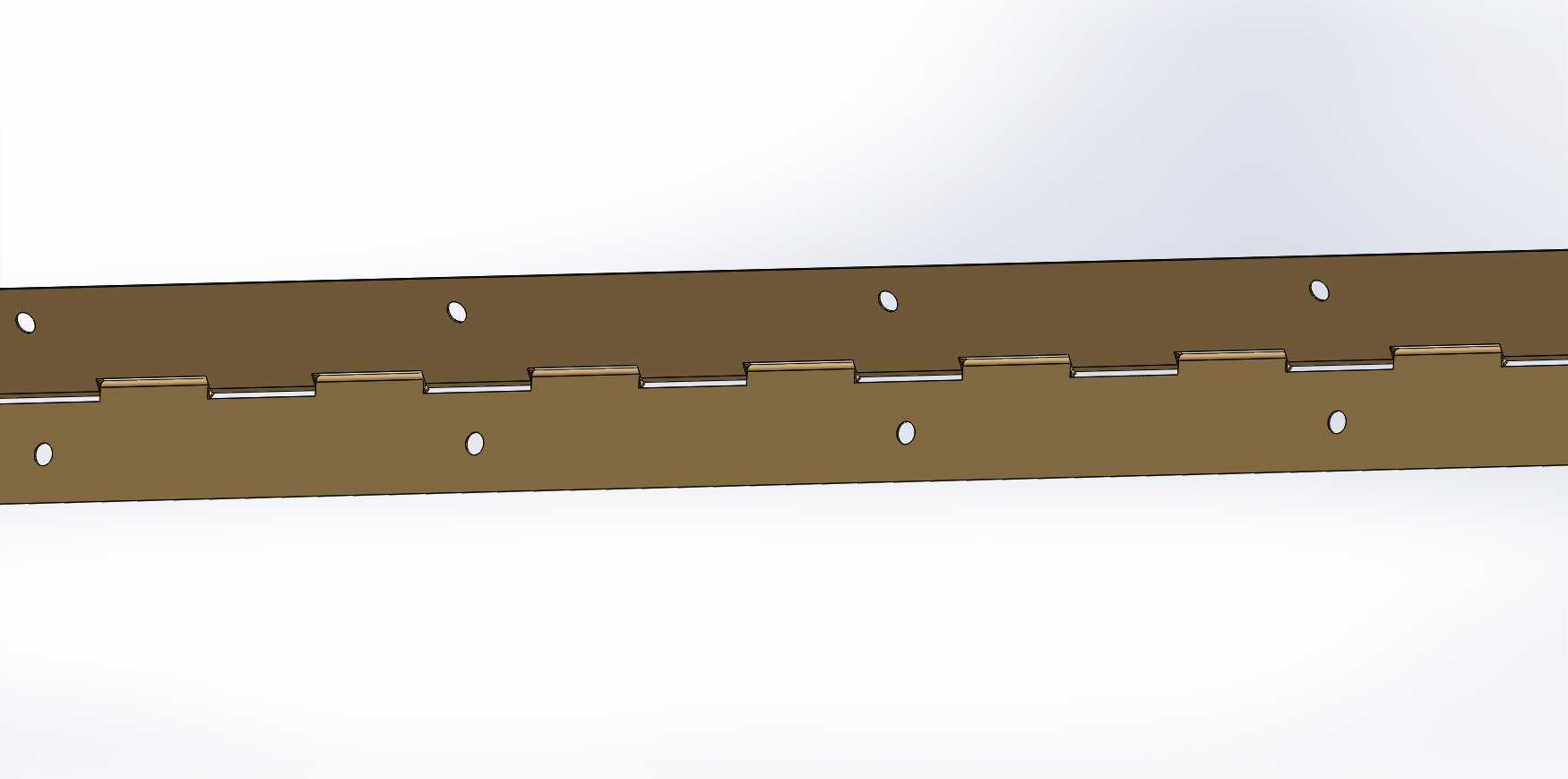

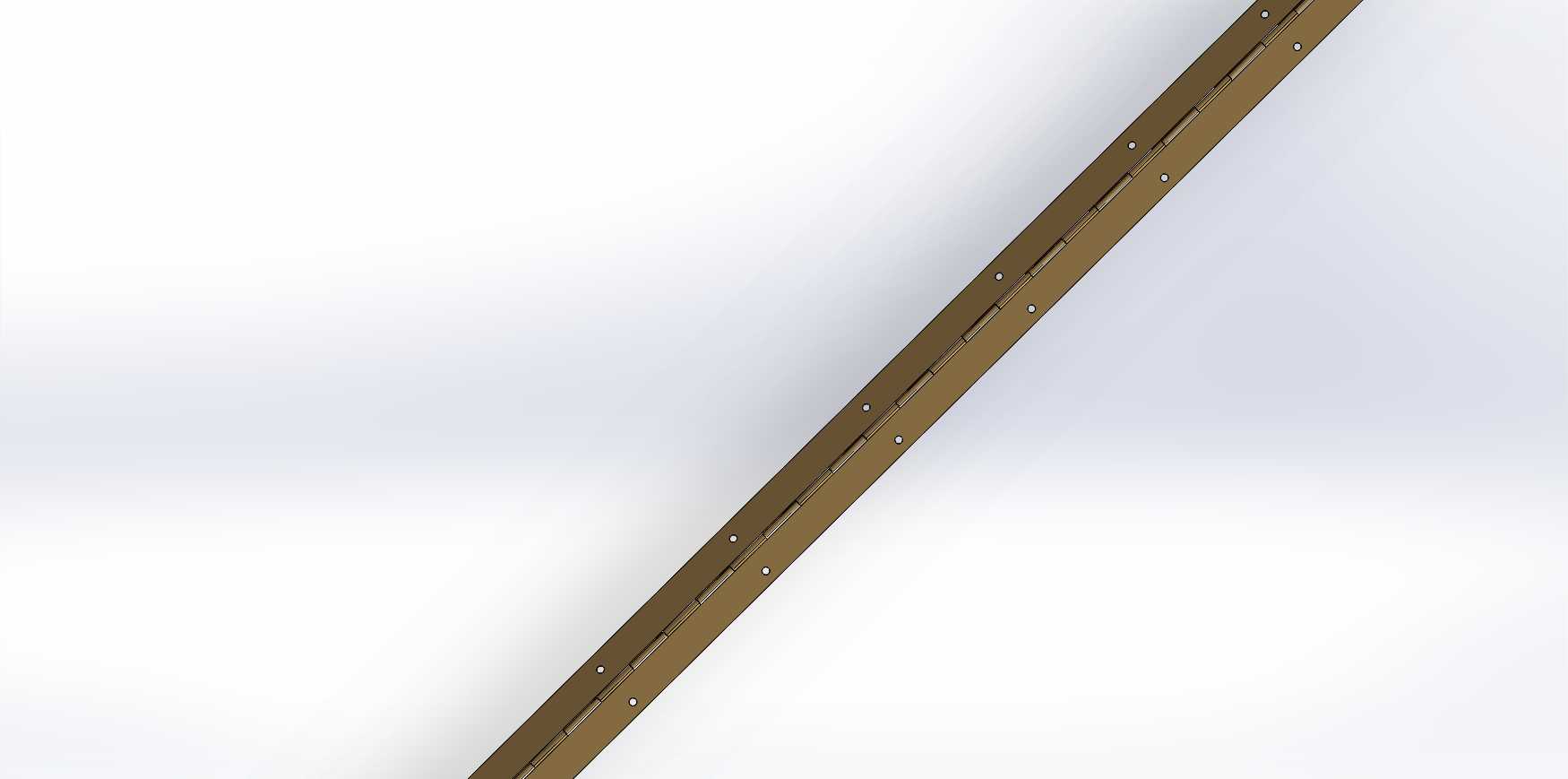

这款长排铜质铰链常被应用在需要整幅面均匀受力的开合场景中，除了传统钢琴琴盖的连接需求，在轻型金属板箱体、薄型家具柜门、精密设备防护盖板、小型收纳盒翻盖等场景中也十分适用，相比短款分段铰链，它能沿连接边全程提供支撑力，避免薄板开合时出现局部翘曲、边角变形的问题，尤其适配厚度1.5mm以内的金属薄板或木质薄板的连接需求。从功能特性来看，这款铰链采用连续卷制的筒状轴套结构，销轴贯穿整段铰链长度，开合过程中转动阻力均匀，不会出现分段铰链常见的转动卡顿、不同轴导致的别劲问题，铜质基材本身自带一定的自润滑特性，无需额外添加润滑脂就能保证长期顺畅开合，同时铜材的抗锈蚀能力优于普通冷轧钢铰链，在湿度稍高的使用环境中也不会轻易出现锈迹卡滞的问题。设计过程中，首先要确定安装边界的适配性：铰链的两片页片厚度控制在0.8mm，不会过度占用安装空间，页片上预留的沉头安装孔沿长度方向等距排布，孔位间距匹配常规轻型连接件的安装孔距标准，安装时选用对应规格的沉头螺丝即可保证螺丝头完全埋入页片平面，不会出现凸起干涉盖板闭合的问题。设计时需要重点校核轴套的卷制精度，每一段轴套的同轴度公差要控制在0.1mm以内，否则整根销轴穿入后会出现转动阻力过大的问题，同时页片与轴套的连接位置要做圆角过渡，避免开合过程中应力集中导致页片从轴套根部断裂。从安装尺寸来看，这款铰链展开后总宽度适配常规轻型盖板的连接边距，闭合后整体厚度不超过2mm，对于安装空间受限的薄型箱体、精密设备护罩十分友好，页片边缘做了倒钝处理，不会在安装或使用过程中划伤操作人员的手部。在实际选型应用中，需要根据被连接件的总长度选择对应长度的铰链，若连接边长度较长，可将多段同规格铰链沿边对齐拼接，拼接时要保证相邻铰链的轴套同轴，避免销轴穿入后出现错位卡滞，安装时要先将铰链固定在其中一侧的连接件上，调整好开合间隙后再紧固另一侧的安装螺丝，避免出现页片错位导致的闭合不严问题。
