四缸发动机进气歧管节气门组件

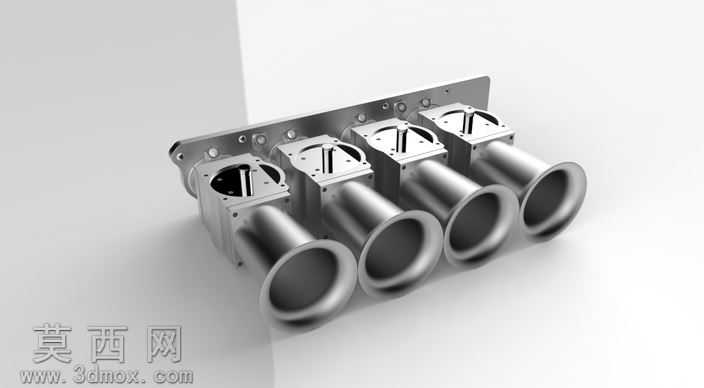

该三维模型为四缸发动机专用的独立节气门进气歧管组件，整体采用一体化集成式安装基座搭配等长独立进气喇叭口的结构设计，建模过程中严格遵循高性能进气系统的流体力学设计逻辑，首先通过基准面定位确定四个进气通道的等距排布位置，保证各缸进气路径长度完全一致，避免不同气缸进气效率出现偏差。建模阶段对安装基座上的定位孔、密封槽、节气门转轴安装位等细节特征进行了精准还原，每个独立节气门单元的腔体结构、阀片安装槽、转轴固定座都按照实际加工公差进行参数化绘制，进气喇叭口部分采用渐扩式流线曲面建模，通过放样、曲面填充等命令保证内壁过渡顺滑无折角，减少进气过程中的紊流产生。材质渲染方面，整体部件采用磨砂铝合金材质表现，通过调整金属粗糙度、反射参数还原机加工铝合金的哑光金属质感，安装基座的平面部分做轻微的机加工纹理处理，进气喇叭口的内壁做高光抛光质感区分，金属边缘添加细微的倒角高光效果提升真实感，背景采用简洁的浅灰白渐变环境，突出部件本身的金属质感与结构特征。结构设计上，一体化的安装法兰可直接匹配对应缸盖的安装孔位，每个独立节气门单元可单独控制进气开度，相比传统单节气门设计能够大幅提升高转速区间的进气响应速度，等长进气喇叭口能够优化进气谐振效应，提升发动机高转工况下的充气效率，这类结构多用于性能改装发动机以及赛事动力单元的进气系统设计，建模过程中对各部件的装配间隙、密封面配合位置都做了合理的结构预留，可直接用于3D打印验证、结构仿真分析以及改装方案的效果展示。
