九缸星形发动机齿轮凸轮轮结构设计

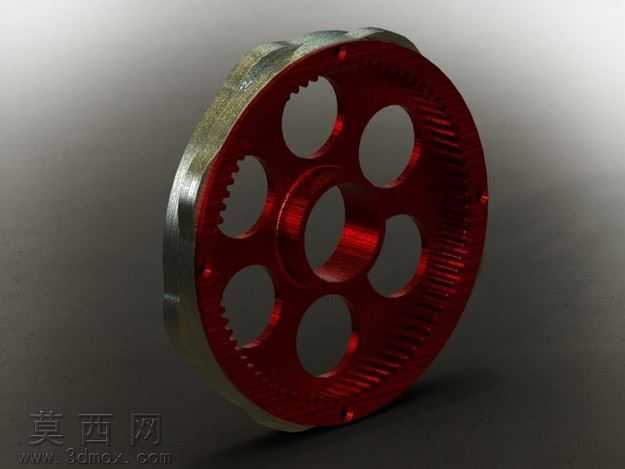

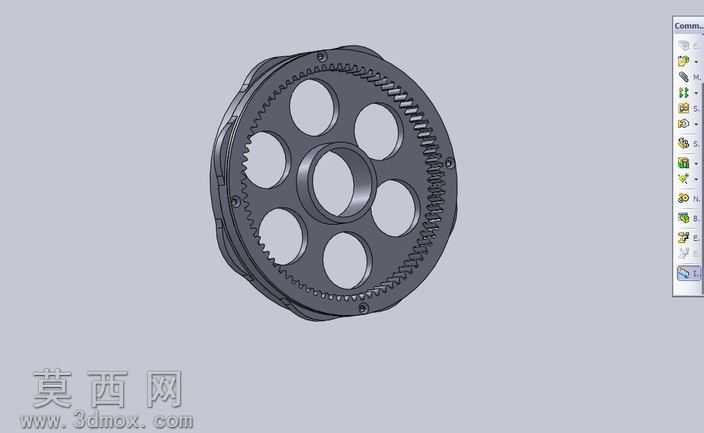

本作品为九缸星形发动机配套的80齿齿轮凸轮轮组件三维建模成果，建模阶段以星形发动机径向排布的动力传递需求为核心设计依据，首先完成整体结构的参数化草绘，精准定位内齿圈、辐板减重孔、中心安装轴孔的相对位置，确保各结构尺寸匹配九缸发动机的配气与传动相位要求。建模过程中采用实体拉伸、回转切除、齿形阵列等特征操作完成基础结构搭建，针对内齿圈的齿形部分，依据渐开线齿廓的成型原理完成齿形曲线的精准绘制，通过圆周阵列生成整圈80个标准轮齿，保证轮齿啮合的精度与传动平稳性；辐板部分均匀开设六个圆形减重孔，在保证结构整体刚性的前提下有效降低零件自重，适配航空类星形发动机对零部件轻量化的设计需求。材质设置阶段，针对零件的使用工况赋予高强度合金结构钢材质，调整材质表面的金属粗糙度、反光度参数，还原钢制机加工零件的真实质感，对齿面、安装配合面做精加工质感区分，非配合面保留均匀的机加工纹理，提升模型的真实还原度。结构设计上，零件外圈设置定位安装边，预留均匀分布的紧固螺钉孔位，可实现与发动机机匣、传动机构的精准装配，中心轴孔设置同轴定位台阶，保证零件安装后的回转精度，内齿圈与辐板的过渡位置设置圆角卸荷结构，避免应力集中提升零件的疲劳使用寿命。渲染阶段采用柔和的工业产品展示光源，多角度呈现零件的结构细节，清晰展示齿形轮廓、减重孔布局、安装孔位的分布特征，完整还原该齿轮凸轮轮作为星形发动机核心传动部件的结构特点，可用于发动机结构教学、装配模拟、零部件加工工艺参考等场景，模型结构严谨，尺寸参数符合机械设计规范，各特征之间无几何干涉，可直接导入装配环境完成整机虚拟装配验证。
