手动摇柄驱动分层式趣味转轮结构

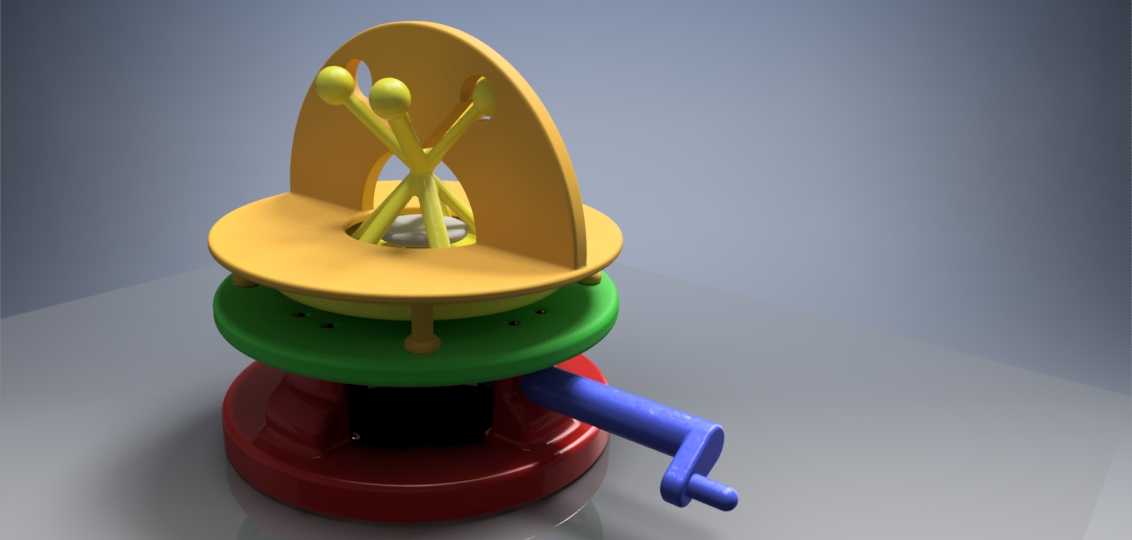

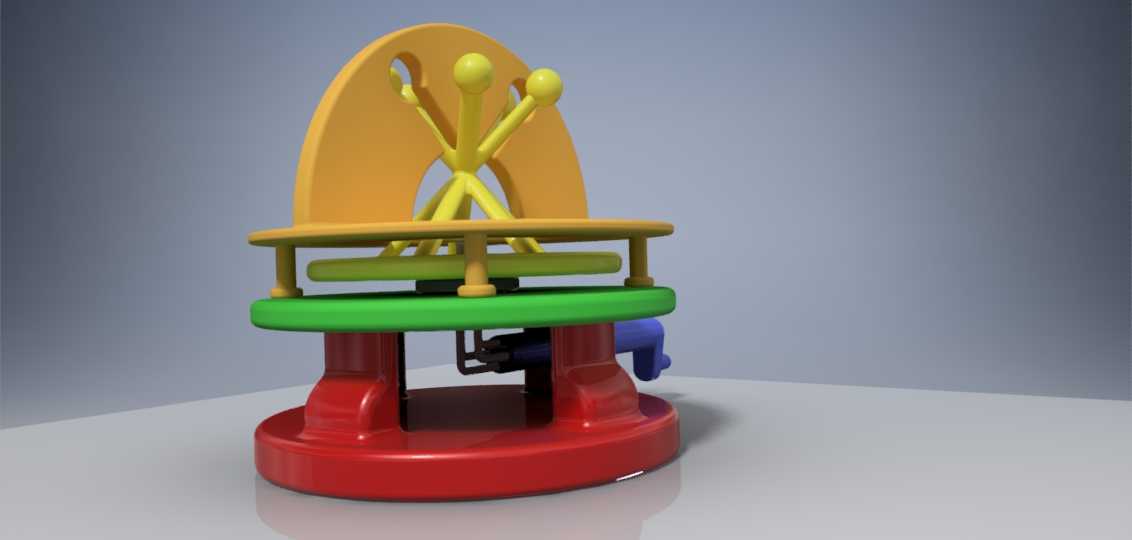

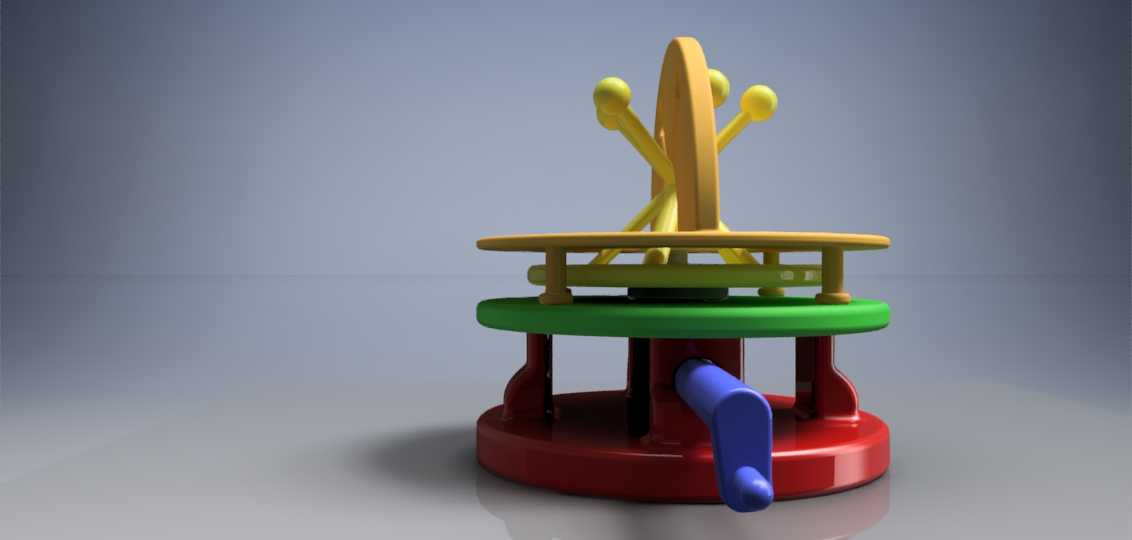

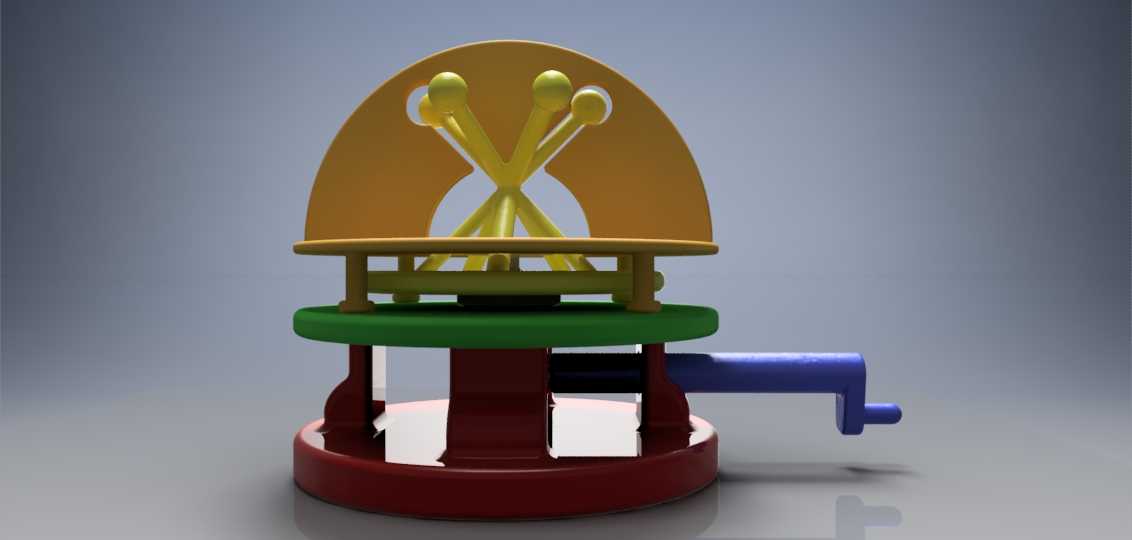

该转轮结构采用三层堆叠式布局设计，底层为红色基座，承担整体结构的支撑与固定作用，基座侧面伸出蓝色摇柄作为动力输入部件，摇柄采用符合人体工学的弯折造型，握持段做了加粗处理，手动操作时施力顺畅无卡滞，基座内部预留传动组件安装空间，可容纳齿轮组或凸轮传动结构，将摇柄的圆周转动转化为上层机构的间歇或连续转动。中间层为绿色转盘，作为动力传递的中间衔接部件，盘面均匀分布定位小孔，可根据功能需求加装拨杆、限位柱等附属零件，转盘与上下层的接触面做了减摩设计，转动过程中摩擦阻力小，无明显旷量。上层为黄色承载盘，上方设置拱形立架，立架中心安装交叉式拨叉组件，拨叉端部带球形端头，可在转动过程中实现特定的轨迹运动，拱形立架的弧形轮廓既保证了结构强度，又避免了转动过程中与拨叉组件发生运动干涉。

从实际应用场景来看，该结构可作为机械原理教学的演示教具，直观展示手动输入动力后的传动路径与运动转换过程，帮助学习者理解圆周运动到特定轨迹运动的转换逻辑；也可作为儿童益智机械玩具的核心结构，通过手动摇动摇柄观察上层机构的运动变化，传递基础机械运动常识；还可拓展应用于小型文创展示装置，搭配装饰外壳后作为动态陈列摆件使用。

设计过程中优先考虑手动操作的顺畅性，各层部件的同轴度公差控制在合理范围，避免转动时出现偏心晃动，摇柄与基座的连接位置设置限位结构，防止摇柄转动过程中脱出，各层之间的连接采用卡扣与轴孔配合的方式，无需额外紧固件即可完成组装，拆卸维护便捷。整体结构的安装边界以底层基座的外径为最大轮廓尺寸，放置时仅需保证基座底面与支撑面完全贴合即可稳定运行，无需额外的固定安装工序，上层拨叉组件的运动轨迹完全处于拱形立架的包围范围内，不会超出整体结构的外轮廓，使用过程中无外露运动部件带来的安全隐患。操作时仅需手动转动侧方摇柄，即可带动内部传动结构运行，最终驱动上层拨叉组件完成预设的转动动作，无需额外动力源，结构简单可靠，故障率低。
