立式螺旋手动夹持工装结构设计

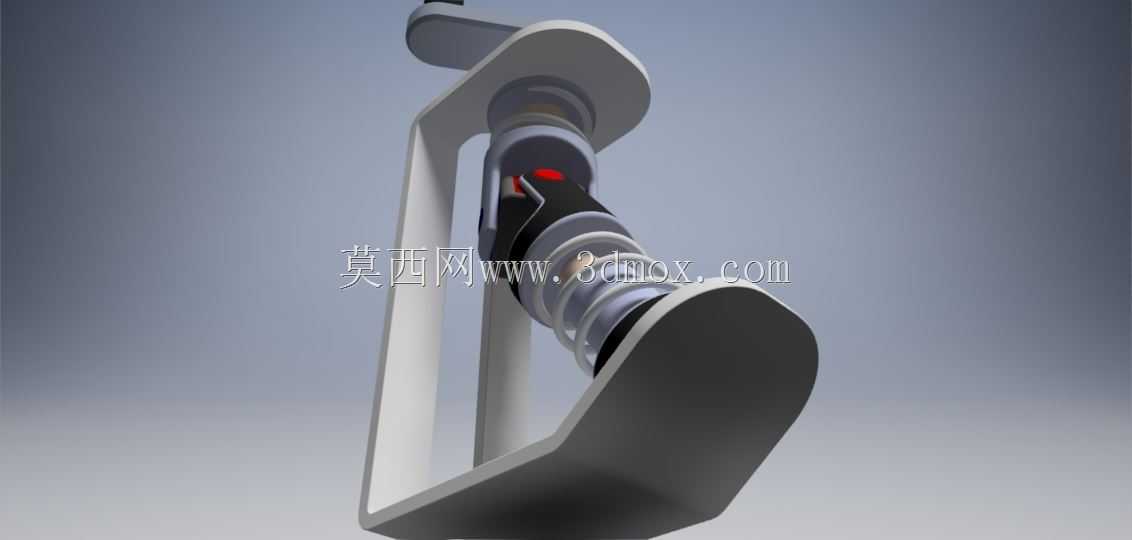

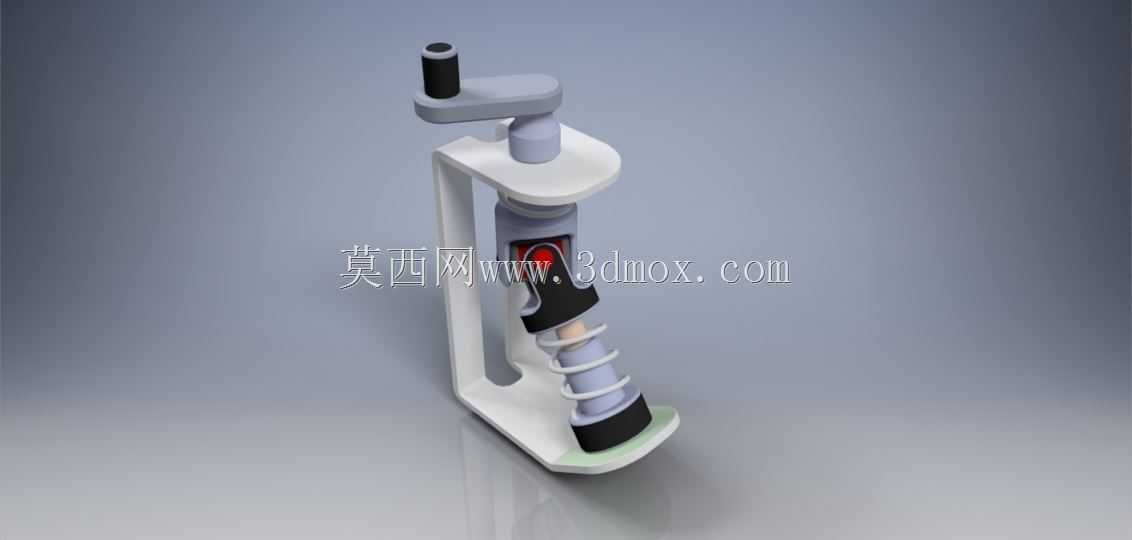

　　这套手动夹持工装的结构方案，最初是围绕车间工位上小型工件快速压紧、临时定位的需求展开的，整体采用立式C型开口框架作为承载主体，没有额外的动力管线布设需求，在零散修配、单件小批量加工、工位临时装夹场景里适配性很强。从结构布局来看，底部承托座做了贴合工件接触面的弧形托面，托面边缘做了小角度外翻倒角，避免工件放入时出现硬棱刮伤，承托座和后侧立式支撑臂为一体化框架结构，支撑臂截面采用槽型弯折构型，在控制整体自重的前提下，保证压紧反力作用下的框架刚性，避免夹持受力后开口出现过大张开变形。工装顶部设置横向摇臂操作位，摇臂输入端做了防滑滚花的手持套筒，操作人员握持施力时不会出现打滑脱手，摇臂内部将回转扭矩传递给下方的螺旋进给副，

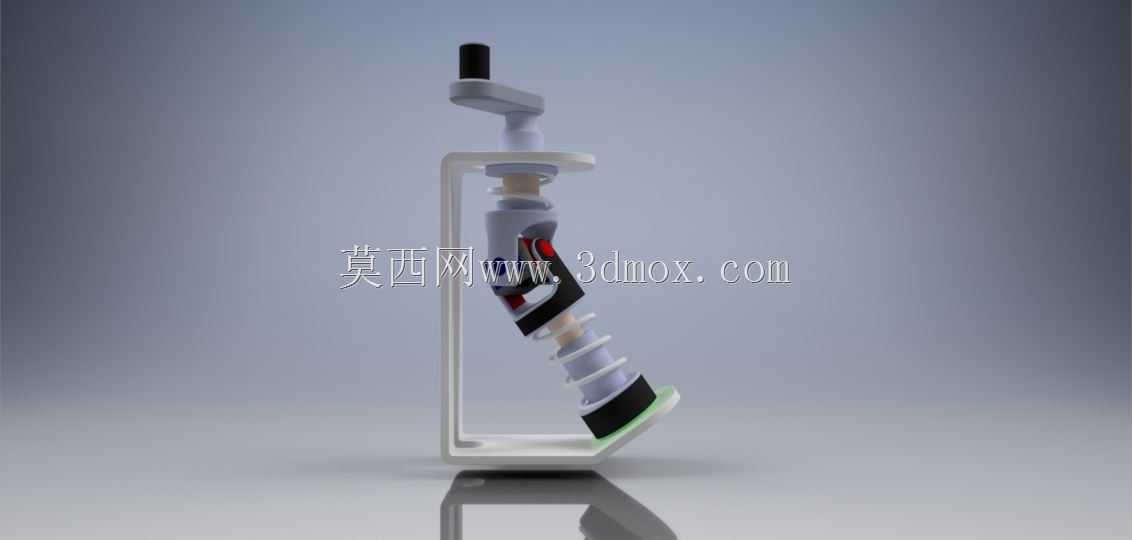

　　螺旋副沿框架竖直中轴线布置，进给轴线和底部承托座的支撑中心完全重合，压紧力可以垂直作用在工件夹持面上，不会出现偏载力矩导致工件移位。螺旋进给杆的下段套装了缓冲压头组件，压头和工件接触的端面做了柔性垫层设计，针对表面光洁度要求较高的工件，压紧过程中不会留下压痕，压头和螺杆之间设置了回转隔离结构，螺杆旋转进给时压头只做直线下压动作，不会随螺杆转动摩擦工件表面。进给行程中段可以看到外露的螺旋回位簧，弹簧套装在导向杆外侧，当反向转动摇臂松开夹持时，弹簧可以辅助压头快速抬升复位，不需要操作人员全程反向旋转摇臂到最高位，减少空行程操作时间。框架后侧的支撑臂侧面预留了两个安装固定孔位，既可以直接放置在钳工工作台面上作为独立夹持工具使用，

　　也可以通过螺栓穿过固定孔，将整个工装锁紧在机床工作台、工装基板或者自动化线的工位挡停位置，作为固定工位的压紧机构使用。整体外形的安装边界控制得比较紧凑，C型开口的净空宽度覆盖常规小型轴类、套类、异型小零件的夹持尺寸，竖直方向的压头行程可以适配不同高度的工件，不需要更换压头或者调整垫铁。在实际机加工场景里，这类工装常布置在钻床工位旁，对小型工件做钻孔时的快速压紧，也可以在装配工位上用来压合小型衬套、定位销，手动螺旋进给的特性让操作人员可以精准控制压紧力大小，针对脆性材质工件不会出现气动、液压夹持时冲击力过大导致工件碎裂的问题。整个结构没有复杂的精密配合件，框架部分采用板材弯折焊接后做时效处理即可，螺旋副采用标准梯形螺纹传动，

　　耐磨性能好，日常维护只需要定期在螺纹副位置涂抹润滑脂，车间多粉尘环境下也能长期稳定工作。建模过程中所有配合面的装配间隙都按照工装实际使用公差设定，压头的活动间隙、摇臂的回转配合间隙都做了工程化预留，不会出现三维装配里干涉但实际加工后卡死的问题，底部承托面的平面度、压头进给轴线和承托面的垂直度公差，都在结构设计里做了对应的基准标注，直接导出工程图就可以投入车间加工制作。
