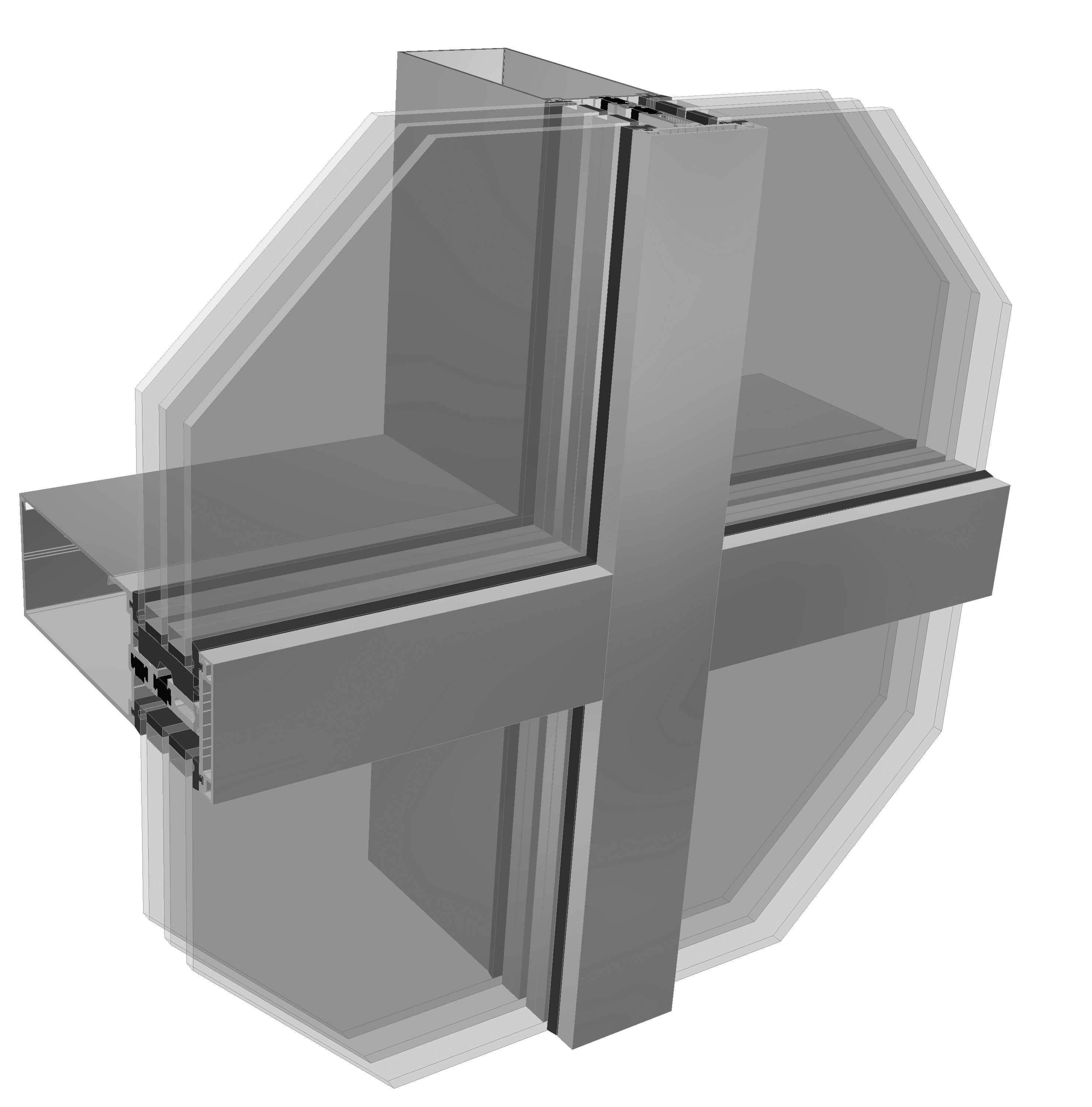

高层建筑三层玻璃幕墙十字交叉连接节点

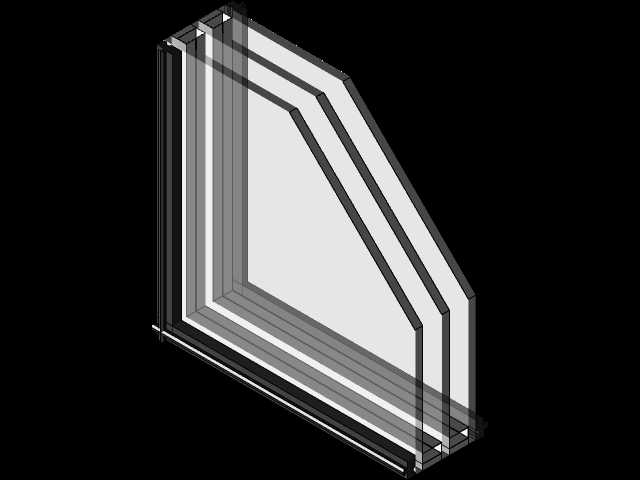

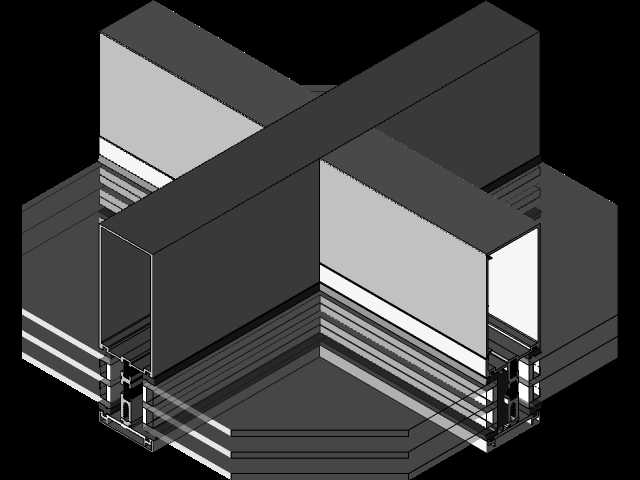

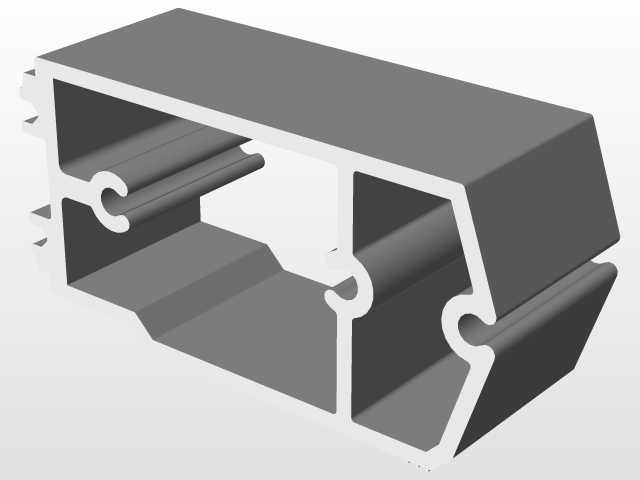

该节点为高层建筑节能围护体系中，横竖向龙骨十字交叉位置的三层玻璃幕墙连接构造，主要应用于超高层公共建筑、商务写字楼的外立面围护系统，承担横竖龙骨荷载传递、玻璃面板固定、密封防渗以及保温断热的核心作用。在实际幕墙系统排布中，这类十字交点是横竖龙骨交汇的核心受力位置，既要传递横向水平龙骨承受的风荷载、玻璃自重荷载到竖向主龙骨，再通过竖向龙骨将荷载传导至主体建筑结构，还要兼顾多块玻璃面板在交汇位置的拼接密封，避免出现雨水渗漏、热量传导形成冷桥的问题。设计过程中，首先明确了三层中空玻璃的嵌入深度边界，每侧玻璃的镶嵌槽预留了适配密封胶条、等压腔的空间，横竖龙骨采用腔式结构设计，内部设置多道断热隔热条，阻断金属龙骨的热传导路径，满足节能建筑的围护结构热工要求。节点的十字交叉位置，横竖龙骨的连接采用插接配合紧固件固定的方式，安装时可先完成竖向主龙骨的排布固定，再将横向龙骨通过端部的插接件卡入竖向龙骨的预设连接位，调整水平度后锁紧固定件，无需在现场进行大量焊接作业，适配装配式幕墙的快装施工要求。外形上，节点外露面与幕墙龙骨外表面齐平，玻璃拼接位置的压边线条宽度统一，保证外立面的视觉一致性，玻璃与龙骨接触的位置设置了弹性胶垫，既可以缓冲温度变化带来的玻璃胀缩应力，也能避免玻璃与金属硬接触产生的应力碎裂问题。节点的安装边界充分考虑了幕墙的层间位移适配能力，连接位置预留了微小的活动余量，可在建筑受风压、地震作用产生层间位移时，避免龙骨连接位置出现应力集中断裂的情况。三层玻璃的槽口设计适配中空玻璃的总厚度，每道密封胶条的压缩量经过核算，保证在长期使用过程中胶条保持合理的压缩弹性，不会因为老化失去密封性能，等压腔的设置让腔体内外压力保持一致，避免雨水在压力差作用下渗入幕墙内侧。这类节点的三维建模过程中，需要精准还原各腔室的位置、胶条的安装槽、紧固件的排布位置，确保后续龙骨开模、现场安装时各部件可以精准配合，不会出现干涉、无法装配的问题，同时要核对玻璃的收边位置，保证四块玻璃在十字交点位置的拼接缝隙均匀，打胶后外观平整顺直。
