DSI DYWIDAG钢筋圆顶锚定螺母结构设计

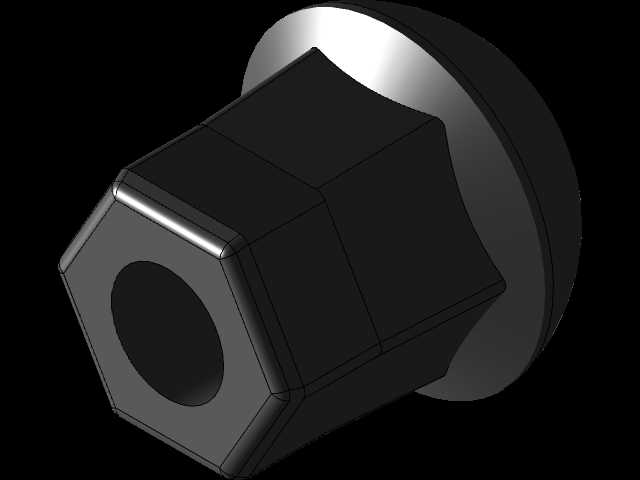

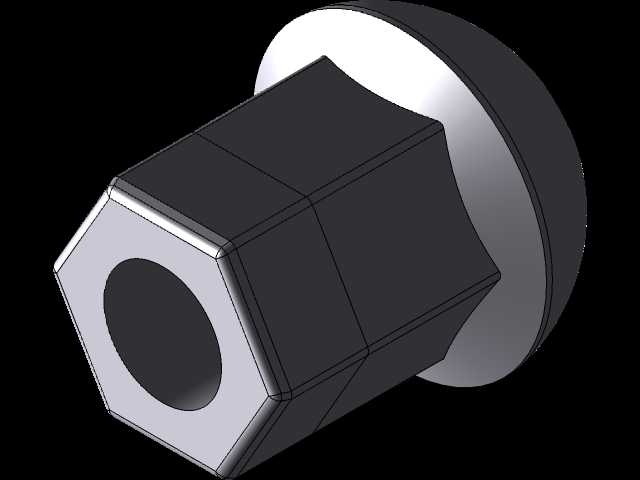

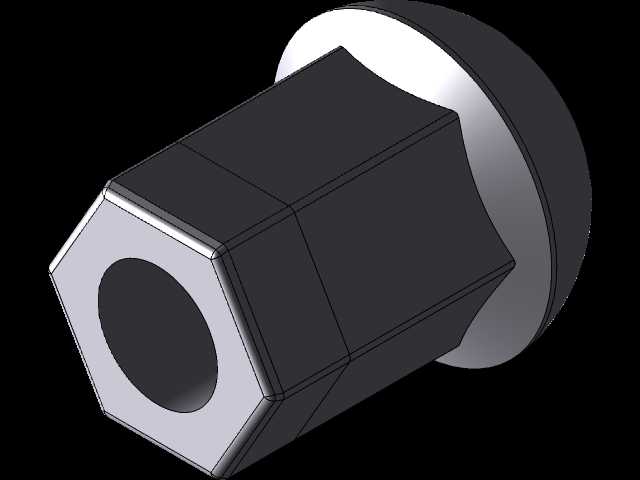

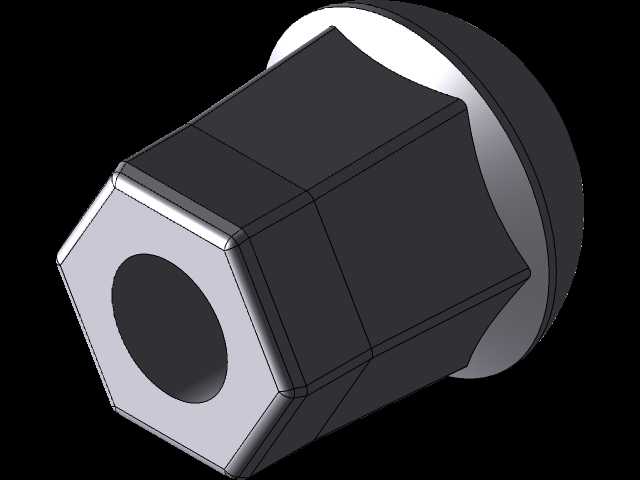

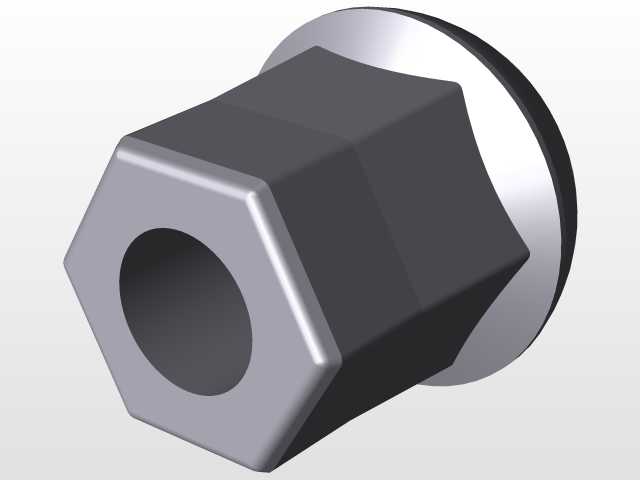

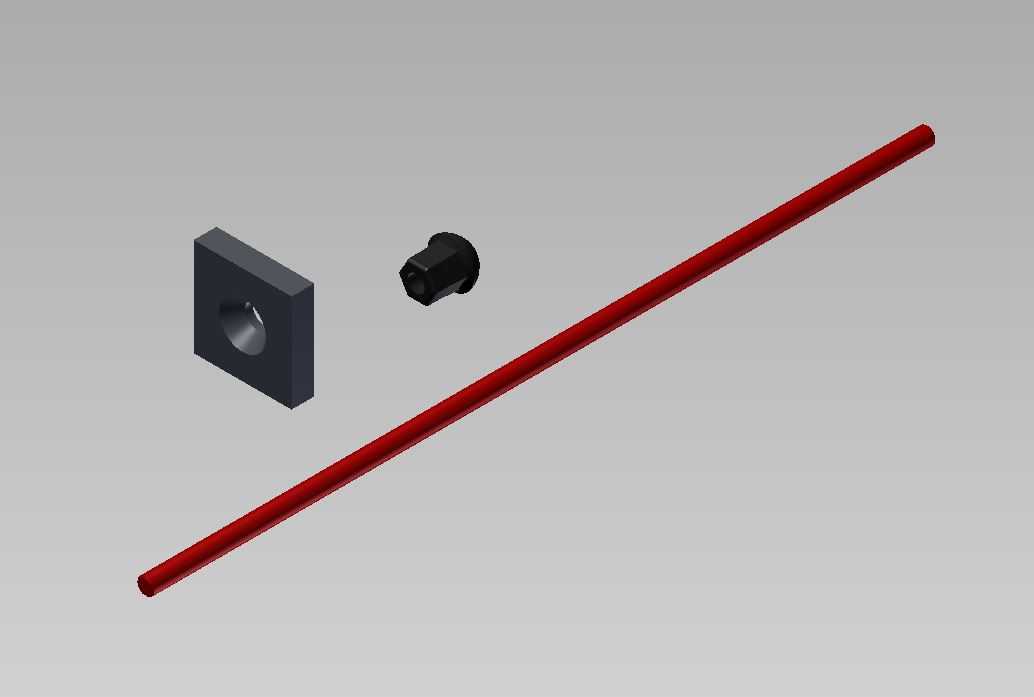

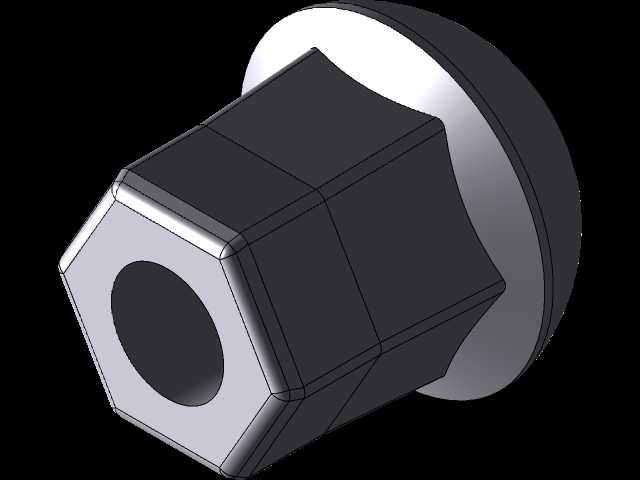

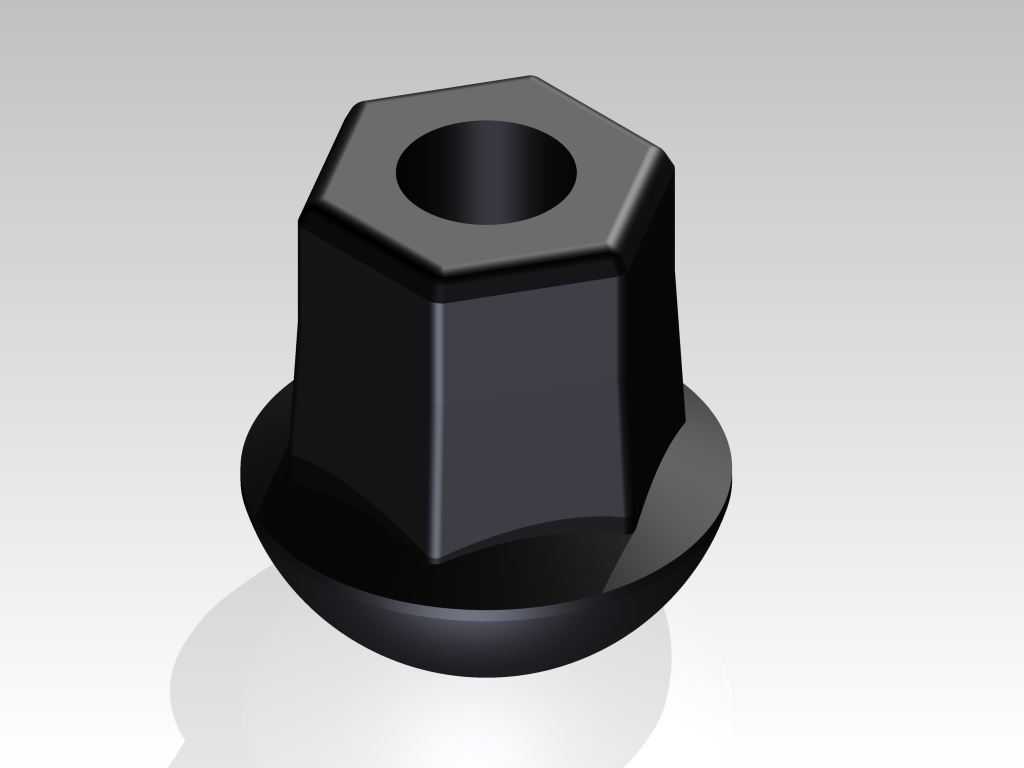

在预应力混凝土结构施工、岩土锚固支护、大型桥梁索体锚固、隧道围岩加固这类工程场景里，锚定螺母是直接决定预应力张拉锁定可靠性的核心受力零件，这款DSI DYWIDAG体系配套的圆顶锚定螺母，就是专门适配精轧螺纹钢筋张拉锁定工况开发的专用锁紧零件。从结构设计逻辑来看，上部采用标准六角外形，完全匹配常规施工扭矩扳手的咬合尺寸，现场作业时不需要配备特殊工装，普通重型套筒即可完成拧紧操作，能有效降低现场施工的工具适配成本，六角段的壁厚经过受力校核，在达到额定锁紧扭矩时不会出现棱边崩裂、塑性变形的问题，能可靠传递张拉过程中的扭矩载荷。下部的圆顶弧形接触面是整个零件的设计核心，这个弧面并非简单的圆角过渡，而是匹配配套锚垫板的凹球面做的共轭曲面设计，当钢筋张拉过程中存在小角度偏斜时，球面接触结构可以自动调整受力角度，避免螺母与垫板之间出现点接触、线接触导致的局部应力集中，防止锚垫板被局部压溃或者螺母出现偏载滑丝的问题，哪怕钢筋安装时存在3度以内的角度偏差，整个接触面的压应力分布依然能保持均匀，不会出现局部载荷过载的情况。中间的内螺纹孔是和精轧螺纹钢筋匹配的专用梯形螺纹，螺纹牙型经过优化，牙侧角适配钢筋的外螺纹轮廓，啮合时每一圈螺纹的受力分布更均匀，不会出现前几扣螺纹应力集中过载的问题，螺纹的加工精度满足预应力构件的锁紧要求，在长期持载状态下不会出现螺纹蠕变滑丝的问题。从安装边界来看，螺母的六角对边尺寸、下部圆顶的直径、整体高度都和同规格的锚垫板、钢筋张拉伸长量做了匹配设计，安装时六角段完全处于套筒的咬合范围内，下部圆顶完全落入锚垫板的球面凹槽内，不会出现边缘悬空的情况，整体安装后不需要额外加装调平垫圈，就能完成可靠锁定。这类锚定螺母主要用在边坡预应力锚索、桥梁竖向精轧螺纹钢张拉、地下连续墙锚索锁定、混凝土构件预应力张拉的工序中，相比普通六角螺母，它的球面调心结构能大幅降低安装偏差带来的失效风险，在动载、长期静载的工况下都能保持稳定的锁紧力，不会因为结构沉降、温度形变导致锁紧力衰减。建模过程中需要重点保证内螺纹和外六角的同轴度，以及下部球面的轮廓度，这两个形位公差直接决定了安装后的受力均匀性，如果同轴度偏差过大，拧紧时会出现螺纹别劲，导致实际锁紧扭矩达不到设计值，球面轮廓度超差的话，接触时会出现局部间隙，导致压应力集中在局部区域，影响锚固的可靠性。
