高精度三丰游标卡尺工业级测量工具

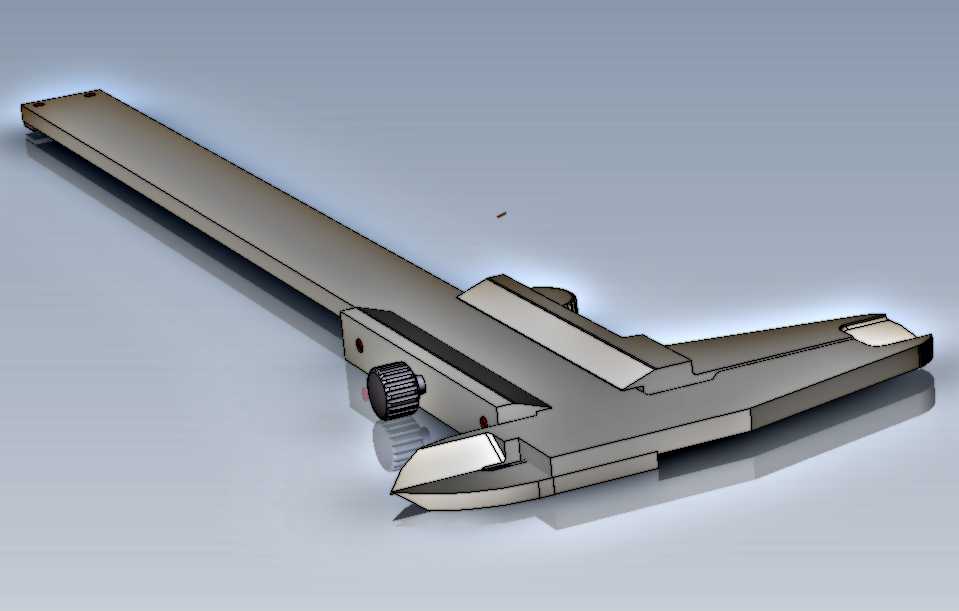

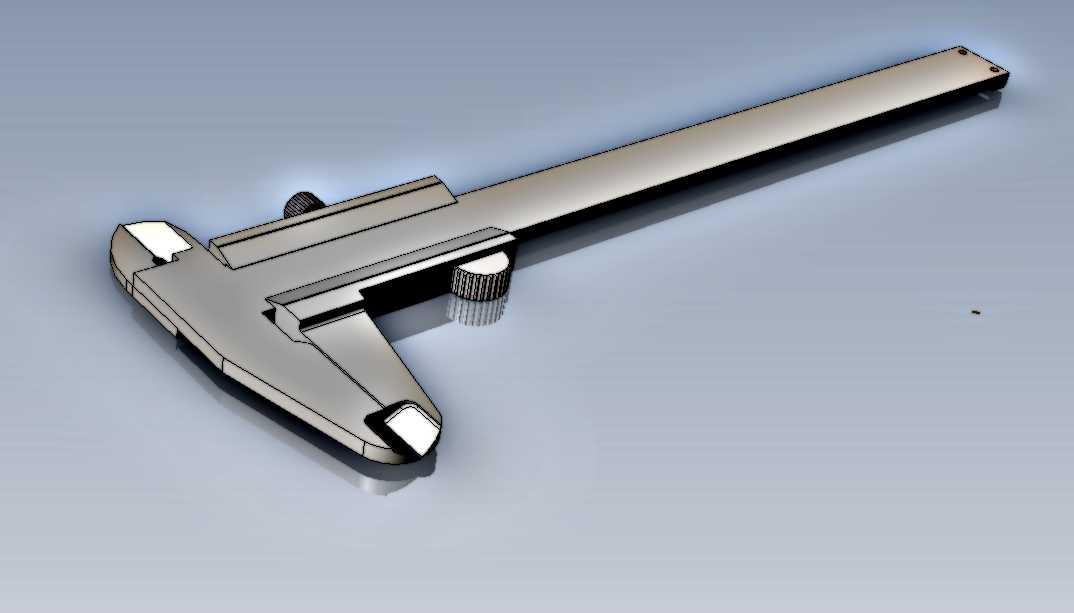

在机械加工车间的日常工序流转里，卡尺是每一位操作工、质检人员随身不离的基础测量器具，从毛坯下料的初检，到数控加工后工序间的尺寸核验，再到成品入库前的终检环节，都能看到这类量具的使用场景。这款游标卡尺的建模过程，完全参照实际工业级三丰卡尺的实体结构进行还原，没有做多余的艺术化夸张处理，每一处结构都对应实际产品的功能逻辑。尺身采用长条形平直结构设计，主尺刻度面做了平整化处理，保证测量时尺身与被测工件表面能够完全贴合，避免因贴合间隙产生的测量误差，尺身的滑动轨道做了等截面设计，保证游标架在全程滑动过程中无卡滞、无旷量，滑动阻尼均匀，不会出现滑动过松导致的测量位移，或是过紧导致的操作费力问题。测量爪部分做了内外测量的区分设计，内测量爪用于测量工件的内径、槽宽等内轮廓尺寸，外测量爪用于测量工件的外径、长度、厚度等外轮廓尺寸，爪尖的测量面做了高精度的平面度处理，两个测量面闭合时能够完全贴合，无透光缝隙，保证零位校准的准确性。深度测量杆集成在尺身尾部，能够伸入工件的盲孔、台阶槽内部，测量深度尺寸，测量杆的伸出方向与尺身保持严格平行，避免深度测量时的角度误差。锁紧装置设置在游标架上方，采用滚花旋钮结构，操作人员单手即可完成锁紧操作，锁紧后游标架与尺身的相对位置完全固定，不会因为移动卡尺读取数值时出现位移，保证测量数值的准确性。建模时对各部件的装配间隙做了符合实际装配公差的还原，游标架与尺身的配合间隙控制在实际产品的公差范围内，既保证滑动顺畅，又不会出现横向晃动。从安装边界来看，这款卡尺属于手持便携式量具，不需要固定安装位置，日常使用时可放置在工具柜、工位工具盒内，使用时直接取出操作，尺身的长度对应常规0-150mm量程的卡尺尺寸，能够覆盖绝大多数常规机械零件的测量需求，不管是小型精密零件的尺寸检测，还是常规机加工件的工序核验，都能满足使用要求。在实际生产场景中，这类卡尺的使用频率远高于其他复杂测量设备，因为其操作简便，不需要外接电源，对使用环境没有特殊要求，不管是在油污较多的普通机床工位，还是在恒温的精密检测室，都能稳定完成测量工作。建模过程中对卡尺的手持部位做了符合人体工学的结构还原，游标架上的滚花调节旋钮纹理清晰，模拟实际产品的防滑设计，操作人员推动游标时手指能够获得足够的摩擦力，不会因为手上沾有切削液或油污出现打滑情况。尺身端部的限位结构也做了还原，避免游标架滑动时从尺身端部脱落，符合实际产品的安全设计逻辑。
