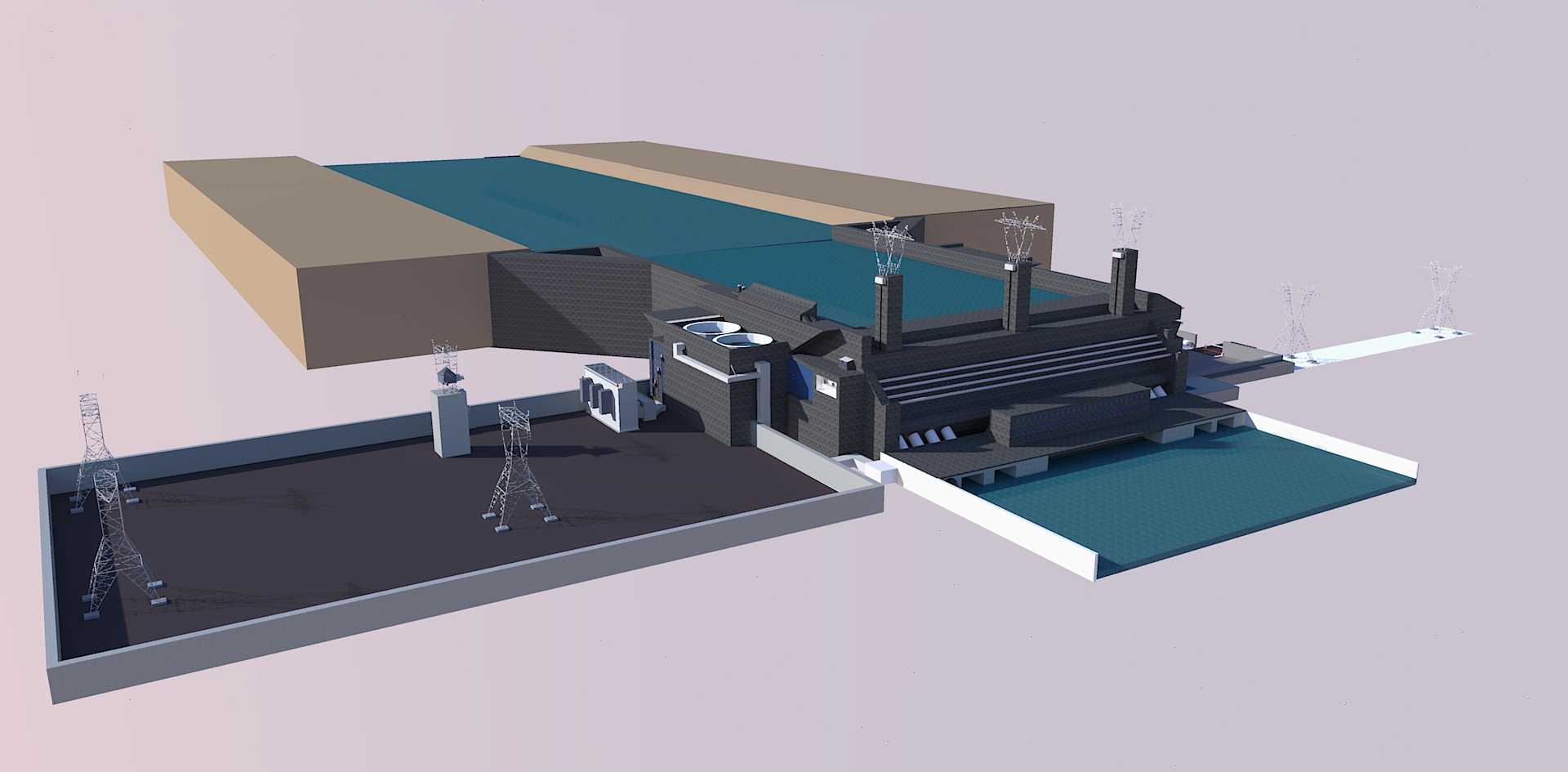

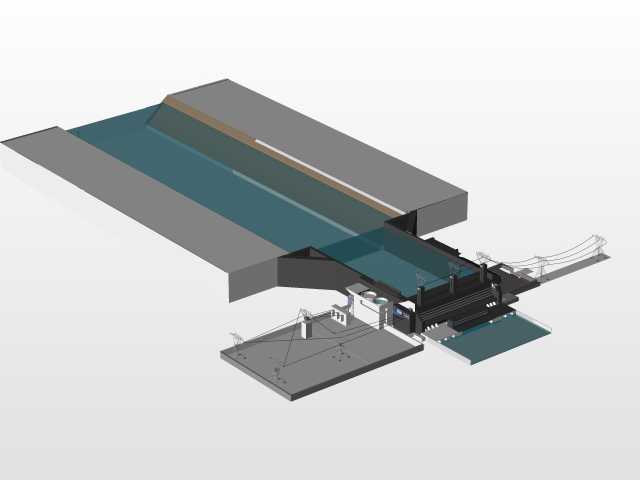

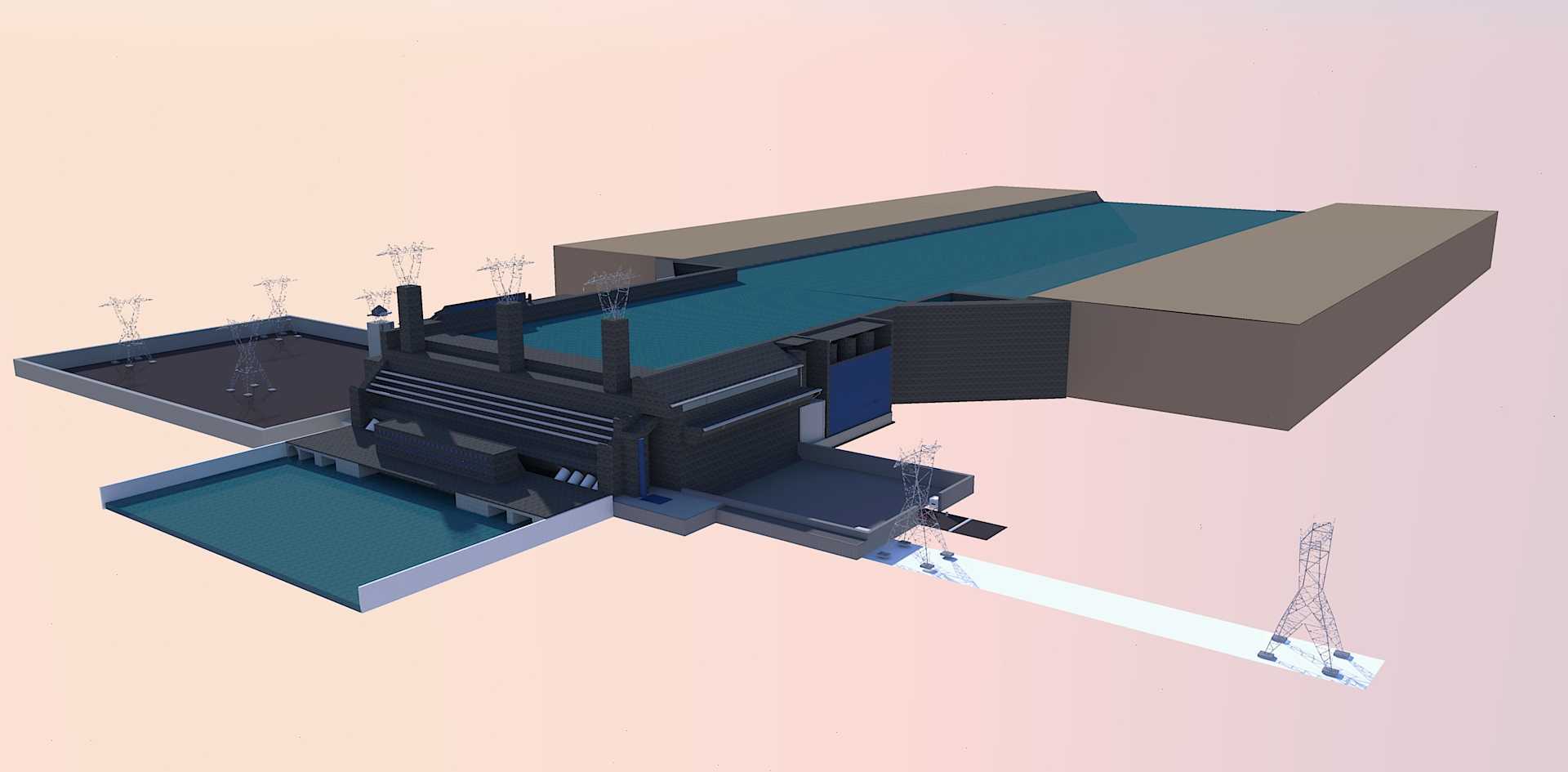

低多边形风格水力发电站整体厂区布局

这套水力发电站三维布局模型，完整还原了河床式水电站的核心功能分区与设施排布，可用于水利工程方案展示、厂区规划推演、科普场景搭建等实际场景。从整体布局来看，模型沿河道流向依次布置了拦水导水结构、主发电厂房、副厂房、户外升压站、出线场等核心功能区块，各区块之间的通道、管线走廊预留空间符合常规水电站的总平面布置规范，能够直观呈现水流从引入、推动水轮机组发电到尾水排出的完整流程，同时清晰展示发电后电能从机组引出、经升压站变压后通过输电塔外送的输变电路径。主厂房部分按照分层设计思路做了简化还原，底层为水轮发电机组的安装层，预留了机组吊装、检修的操作空间，中层为电气设备布置层，顶层为行车运行与设备吊装通道，厂房外侧的进水口拦污栅、闸门启闭设施都做了对应结构还原，能够体现进水口水流整流、污物拦截的功能设计。拦水导水结构部分兼顾了挡水与导水的双重功能，侧边的导水墙按照水流流态做了平顺过渡设计，避免进水口出现涡流影响机组运行效率，尾水段的扩散段结构做了缓坡扩宽处理，能够降低尾水流出时的流速，减少对下游河床的冲刷。户外升压站区域布置了对应电压等级的出线构架、设备支架与输电铁塔，设备之间的安全距离满足高压配电装置的布置要求，出线方向与周边输电走廊的衔接做了合理预留，能够直观展示电能外送的路径走向。厂区内部的巡检通道、设备运输通道都做了明确的空间预留，主厂房与副厂房之间的连接通道宽度满足设备转运与人员通行的常规要求，厂区边界的围挡、附属配套建筑的位置也符合小型水电站的实际配置逻辑。从安装边界来看，整个厂区模型的占地范围按照常规小型河床式水电站的规模做了等比例缩放，各建构筑物之间的防火间距、检修间距都符合电力工程设计的相关规范，拦水结构与河道岸坡的衔接位置做了平顺处理，能够直接嵌入河道地形场景中使用，不需要额外做大量的位置调整。模型在结构还原上做了合理的简化，既保留了各功能区块的核心识别特征，又没有冗余的细碎结构，能够适配不同场景下的展示需求，不管是用于方案汇报的可视化展示，还是作为水利相关教学的演示模型，都能清晰传递水电站的整体布局逻辑与各设施的功能关联。
