微型数控刨床工作台栅格承载结构

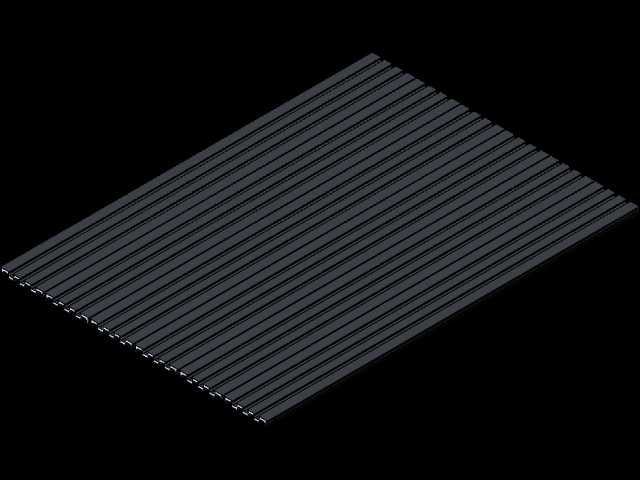

这套结构针对小型精密零件刨削工序的装夹承载需求设计，核心采用平行等距栅格式肋条布局，区别于传统整体铸铁工作台的厚重结构，在保证承载刚性的前提下大幅降低了工作台自身重量，适配微型数控刨床的小行程、高精度加工定位需求。从实际加工场景来看，这类栅格工作台主要适配小型五金零件、非标工装配件的平面刨削、沟槽加工工序，加工过程中产生的铁屑可以直接顺着栅条间隙下落，不会在工作台面堆积刮伤已加工工件表面，也减少了操作人员频繁清理台面的辅助工时。设计阶段优先考虑了安装边界的适配性，整体长宽尺寸匹配微型数控刨床的床身安装螺孔点位，栅条的高度、肋厚经过受力校核，在承受150kg均布载荷时形变量控制在0.02mm以内，满足小型零件刨削的平面度精度要求。栅条顶面做了统一的平面度精加工处理，预留了标准T型槽的安装点位，可以搭配通用平口钳、专用夹具实现不同外形工件的快速装夹，不需要额外制作转接工装。不同于大型龙门刨床的整体铸造工作台，这套栅格结构采用分段拼接式设计思路，单根栅条磨损后可以单独拆卸更换，不需要整体报废工作台，大幅降低了设备后期的维护成本。实际投产使用中，这类结构的工作台适配小批量精密零件的加工场景，比如小型模具配件、自动化设备的安装基座、五金连接件的平面加工，刨削过程中排屑顺畅，工件装夹定位的重复精度可以稳定控制在0.01mm级别，完全满足微型数控刨床的加工精度要求。结构设计时还考虑了安装时的对中需求，工作台两侧预留了定位基准边，和床身导轨安装时可以快速找正，不需要反复打表调整，缩短了设备装配的调试周期。栅条的间距经过反复优化，既保证了排屑的顺畅性，又不会因为间隙过大导致小型工件装夹时出现支撑悬空的问题，针对尺寸小于栅格间隙的微型零件，也可以搭配工艺垫板实现稳定装夹，覆盖了微型刨床绝大多数的加工工件尺寸范围。
