户外拱形顶木质支撑遮阳凉亭结构

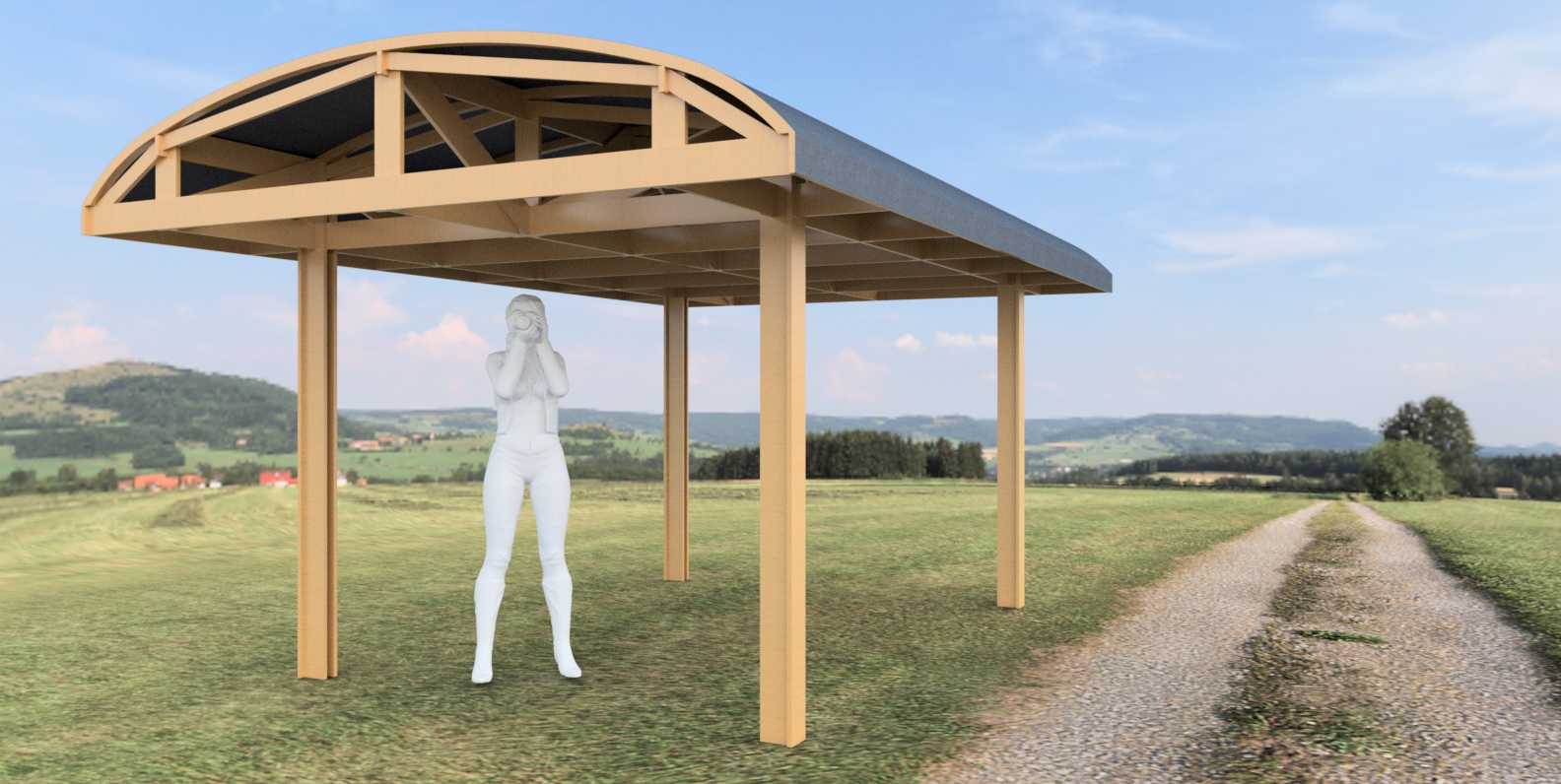

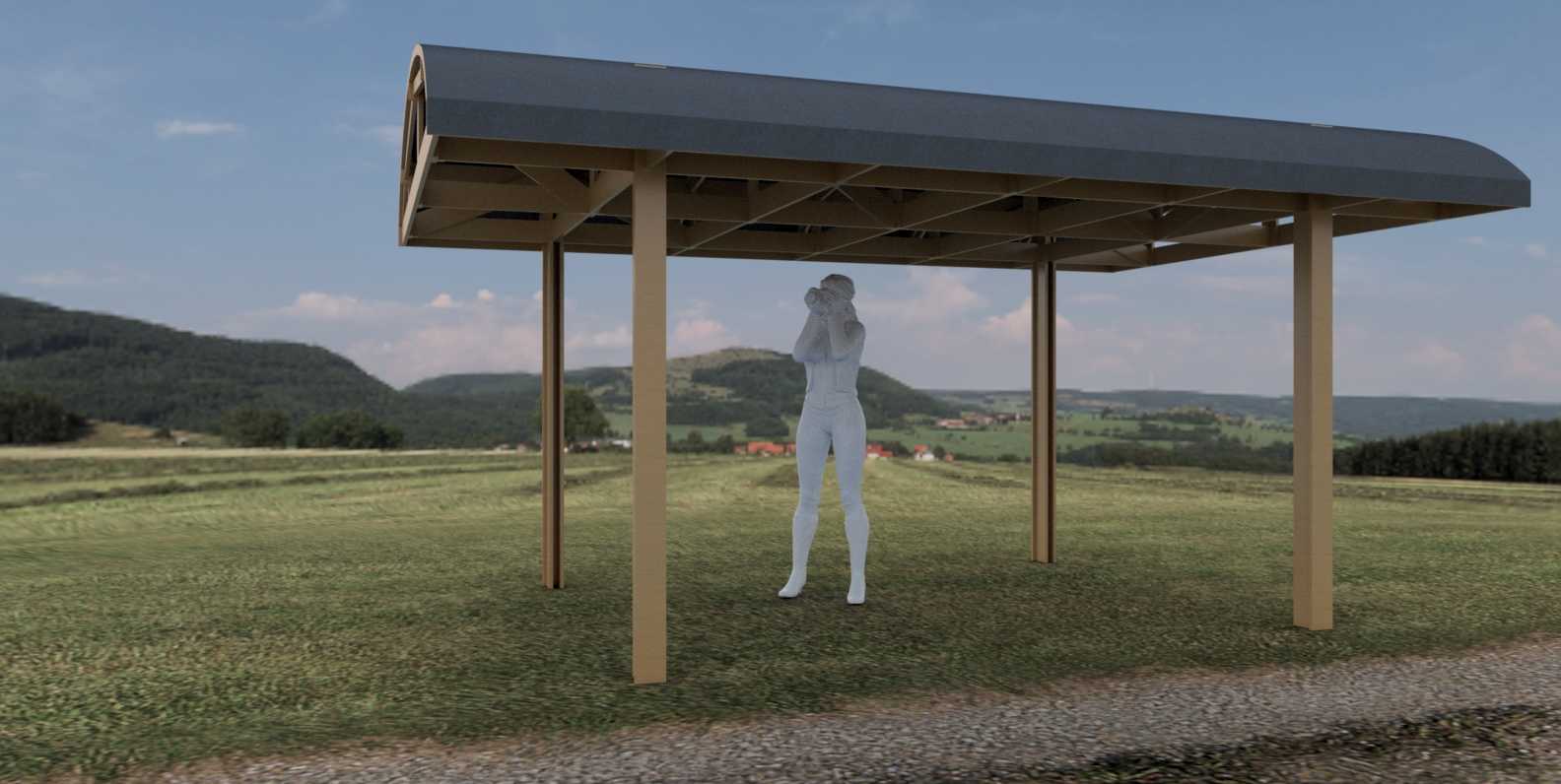

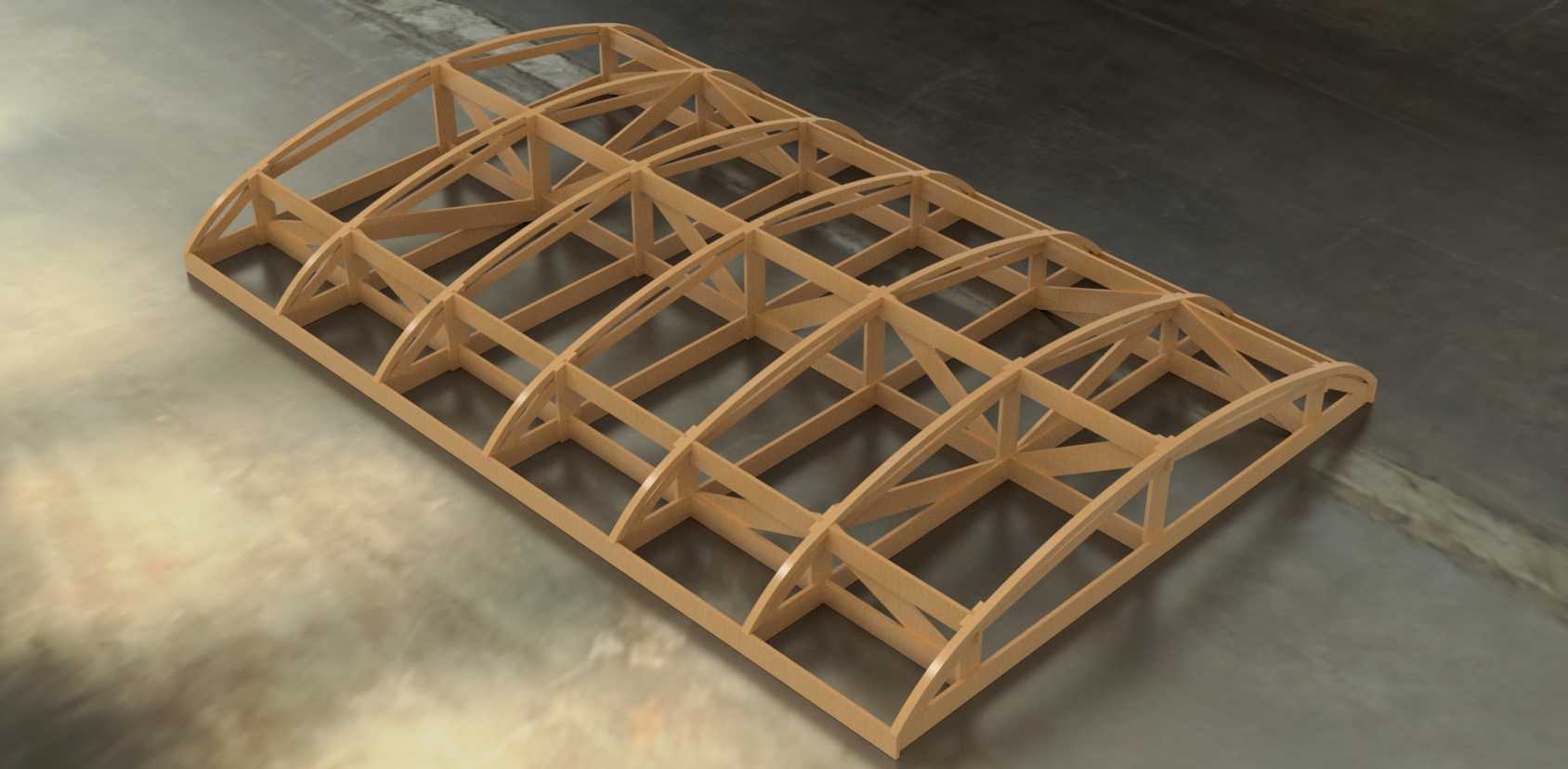

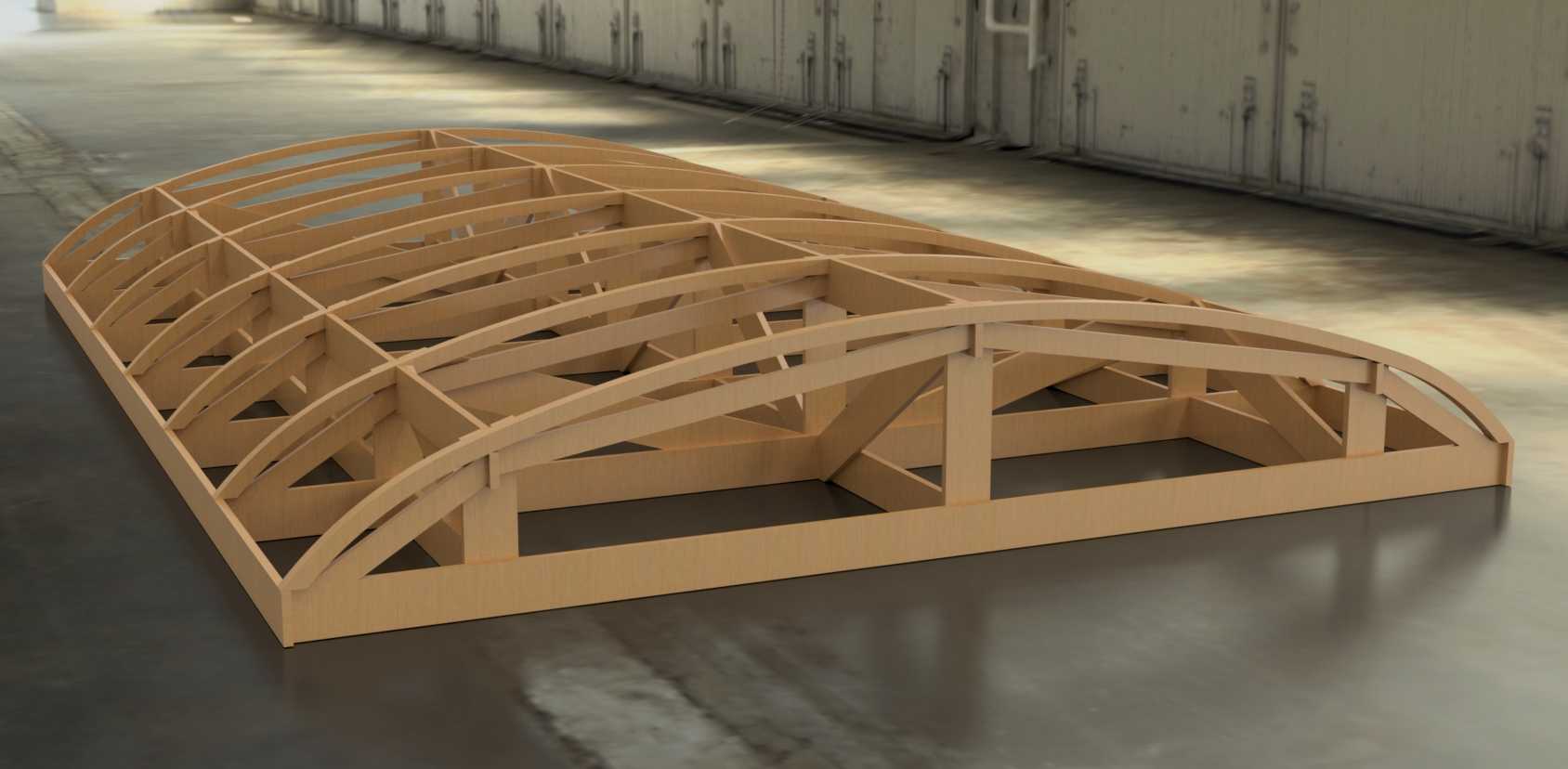

这款户外遮阳休憩结构，常应用于郊野公园步道节点、露营地休憩区、私家院落休闲区这类需要临时或长期遮阳避雨的户外场景，核心作用是为停留人员提供遮挡直射阳光、阻隔零星小雨的半开放空间，同时可作为户外小型聚集、临时休憩的依托载体。从结构设计逻辑来看，整体采用四根等截面矩形木质立柱作为竖向承重构件，立柱排布采用矩形四点支撑布局，横向跨距与纵向进深的比例控制在1.8:1左右，既保证了内部停留空间的充裕度，也避免了跨距过大导致的顶部框架挠度超标问题。顶部框架采用拱形起拱设计，不同于常规平顶结构，拱形轮廓可让顶部覆盖的防水油布或柔性轻质面料始终保持张紧状态，遇到强风天气时，凸面造型可引导气流沿弧面顺滑分流，减少风荷载对顶部覆盖层的掀扯力，降低面料被强风撕裂、脱落的风险，同时拱形的排水坡度可让落在顶面的雨水快速向两侧边缘排出，不会在顶面形成积水兜袋加重结构负载。顶部承重框架采用三角桁架式内部支撑结构，每一段横梁之间都增设斜向支撑木方，形成稳定的三角受力单元，将顶部覆盖层传递的竖向荷载均匀拆分到每根立柱上，避免横梁局部受弯出现断裂变形。设计阶段并未将立柱与基座的固定结构纳入整体模型范畴，主要考虑到不同应用场景的地面基础条件差异极大：硬质铺装地面需要采用膨胀螺栓固定立柱底板，泥土地面则需要做混凝土预埋墩或者地锚固定，用户可根据实际安装场地的地质条件、抗风等级要求自行匹配固定方案，无需受预设固定结构的限制。安装边界方面，立柱底部需要预留不小于150mm的调节空间，用于适配地面不平整带来的高度差，顶部覆盖层安装时需要在每侧边缘预留至少100mm的张紧余量，保证面料铺设后无松弛褶皱，整体结构的净空高度控制在2.4米以上，满足成年人正常站立行走的高度需求，不会出现碰头的问题。木质构件的连接节点建议采用不锈钢角码配合自攻螺丝固定，避免常规铁制连接件长期户外使用生锈污染木质构件表面，同时所有木质构件外露面都需要做防腐、防虫处理，提升户外环境下的使用寿命。
