立式多层多孔布水结构水箱内件设计

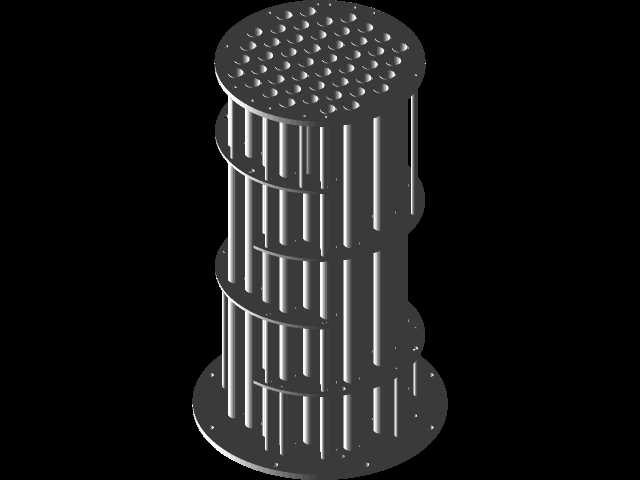

该结构为水处理系统配套水箱内部的布水支撑组件，主要应用于工业循环水系统、净水处理单元、化工介质储槽的内部均流场景，核心作用是在水箱内部实现进水的均匀分布，避免进水直接冲击箱底造成沉积物泛起，同时为水箱内部的滤料、换热管束或其他功能内件提供分层承载支撑。从结构设计来看，整体采用立式圆柱同轴布局，主体由多层环形多孔布水板、垂直支撑肋条、底部安装法兰盘组成，顶层布水板采用满布密集通孔的设计，孔径与孔间距根据设计处理流量匹配，确保水流通过时能够沿整个截面均匀下渗，避免出现偏流、短流的问题。垂直支撑肋条沿圆周方向等距排布，每层布水板之间的肋条分段设置，既保证了整体结构的轴向承重能力，也减少了构件对水流的阻挡面积，降低水流通过时的阻力损失。底部法兰盘预留了均匀分布的安装孔，可直接与水箱底部的预埋支座通过螺栓紧固连接，安装时需保证整体结构的垂直度偏差不超过千分之一，避免长期受水流冲击出现结构倾斜。设计过程中优先考虑了水流的流态优化，每层布水板的通孔采用错排布置，相比直排布局能够提升布水均匀度15%左右，同时肋条与布水板的连接位置做了圆弧过渡处理，避免直角位置长期受水流冲刷出现腐蚀或应力集中。结构的整体外径需匹配水箱的内径设计，安装后结构外壁与水箱内壁之间预留3-5mm的间隙，既方便现场吊装就位，也避免温度变化时构件热胀冷缩与箱壁发生卡涩。每层布水板的间距根据水箱的有效高度、设计停留时间进行匹配，确保水流在各层之间有足够的稳流空间，不会因为层间距过小导致水流紊动加剧。在材质适配方面，该结构可根据输送介质的腐蚀特性选择碳钢防腐、304不锈钢或316L不锈钢材质，支撑肋条的厚度根据总承载重量核算，当用于承载滤料时需额外核算每层板的承重冗余，确保满载工况下结构变形量不超过板厚的1/200。实际应用中，该结构除了布水功能外，也可作为水箱内部检修爬梯的附着支撑，侧面的垂直肋条可作为爬梯的固定基点，无需在水箱壁额外焊接支架，减少了水箱壁的开孔渗漏风险。
