汽车车门榫卯拼接结构组件设计

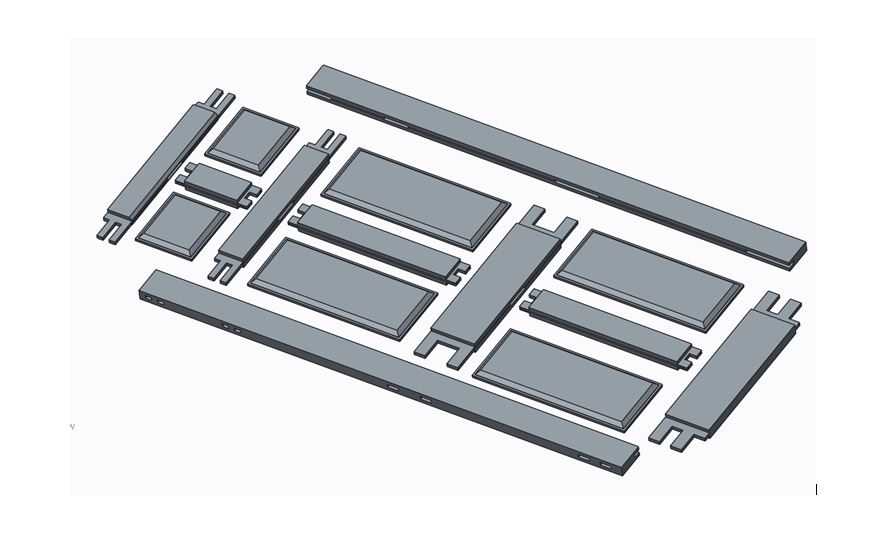

在汽车白车身焊装与车门分装的实际生产场景中，这类采用榫卯接合逻辑的车门结构组件，主要承担车门内部框架的拼接定位、受力传导以及外饰附件安装基准的作用，区别于传统全焊接式车门内框结构，榫卯拼接的设计能够在分装环节减少焊接工装的定位点数量，降低焊装过程中热变形对车门整体形位公差的影响。从结构设计思路来看，整套组件拆分成长短不一的框体型材与嵌装块两类零件，长条形型材作为车门内框的主受力梁，两端预留的榫头结构与相邻型材端部的卯槽直接配合，无需额外加装角码连接件，嵌装块则对应车门内饰板、门锁机构、玻璃升降器的安装点位，在主框拼接完成后直接卡入对应框格内，预装阶段即可完成各附件安装位的定位校准。实际安装过程中，各拼接件的配合公差控制在0.1mm以内，榫头插入卯槽后可通过侧面的工艺孔进行冲点锁止或涂胶固定，避免车辆行驶过程中因振动出现拼接松旷的问题。从安装边界来看，整套组件拼接完成后的外轮廓尺寸完全匹配对应车型车门内板的安装止口，长梁的外侧预留有与车门外板粘接的涂胶槽位，内侧的凸台结构对应内饰板的卡扣安装孔位，不需要在型材上额外进行二次打孔加工。这类结构设计在小批量定制车型、改装车车门的生产中适用性更强，不需要投入大型的车门内板冲压模具，通过标准型材裁切、榫头加工即可完成整套框架的制作，同时拆分后的零件更便于仓储运输，不会出现整体式内框因堆叠挤压产生变形的问题。在结构受力层面，主框型材采用等截面设计，截面的抗弯模量经过校核，能够满足车门开关过程中的抗扭要求，拼接位置的榫卯结构咬合长度经过优化，在承受侧向撞击力时能够将受力均匀分散到整圈框体上，避免局部应力集中导致的结构断裂。日常装配作业中，操作人员不需要复杂的工装夹具，通过定位治具将各榫卯结构对齐后即可完成预拼接，大幅提升车门分装环节的作业效率，减少对焊装设备的依赖，同时后续维修更换时，可单独拆卸损坏的拼接件，不需要整体更换车门内框，降低售后维修的配件成本。
