立式真空腔体成型作业设备结构设计

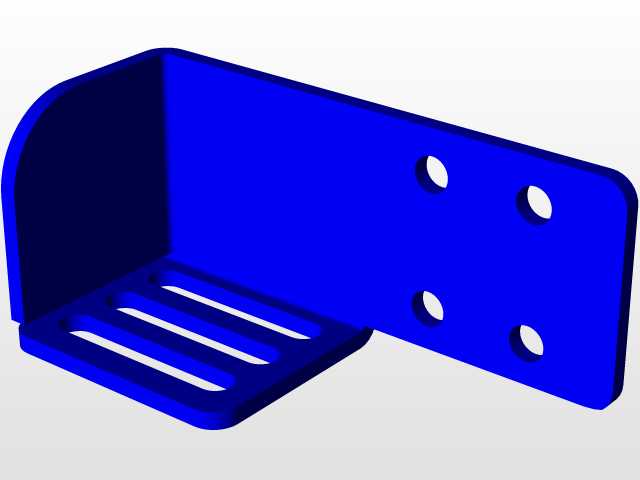

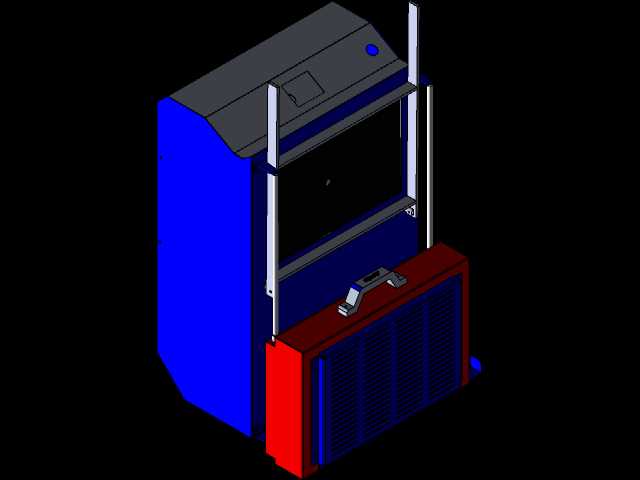

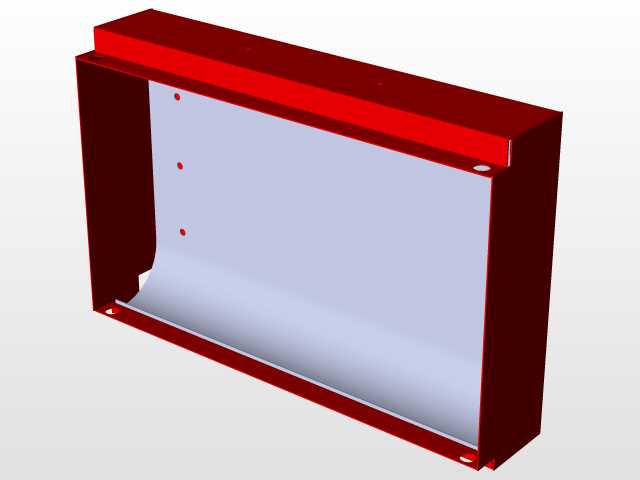

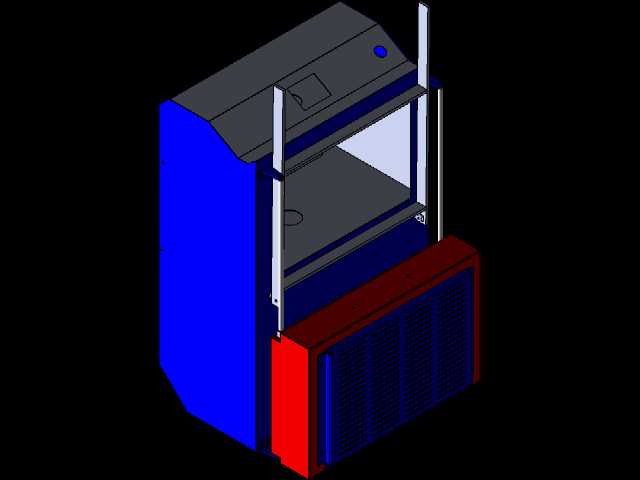

该设备主要面向需要构建密闭负压作业环境的生产工序，常见于电子元器件封装前的真空除泡、小型精密零部件的真空浸渗、实验场景下的低压环境模拟等工况，可独立作为工位级真空作业单元嵌入生产线，也可搭配上下料机构组成半自动作业回路。从结构布局来看，设备采用立式分区设计，左侧蓝色区域为真空发生与动力集成舱，内部预留了真空泵安装位、气路排布空间与电气控制元件的安装导轨，舱体外壳采用折弯钣金拼接成型，侧面预留散热通风格栅与检修快拆口，无需拆解主体框架即可完成核心动力元件的日常维护与更换。中部为可升降的密封作业腔体，两根垂直布置的导向立柱承担腔体门体的升降导向载荷，门体边缘预留密封胶条的安装卡槽，闭合后可通过底部的锁紧机构实现与下方作业腔的硬密封，腔体内部净作业空间可容纳常规尺寸的工装托盘，满足小批量工件的批次处理需求。下部红蓝色拼接区域为固定作业腔基座，基座内部集成真空管路接口、压力检测元件的安装位，台面做了平面度精加工处理，保证与升降门体闭合后的密封面贴合精度，避免负压状态下出现泄漏导致真空度不达标的问题。设计过程中优先考虑了作业操作的人机工程性，操作把手布置在腔体门体中部偏下位置，匹配站立作业时的手部操作高度，控制按钮集成在把手附近，操作人员完成工件放置后可直接触发门体下降与真空抽取流程，减少多余动作路径。安装边界方面，设备底部预留四个可调脚杯的安装孔位，可适配车间地面的不平整工况，整体占地宽度控制在单人操作工位的合理范围内，背部预留气路、电路的走线接口，可直接对接车间集中供气与供电系统，无需额外改造现场管线。结构建模时对各部件的装配公差做了预留，钣金件的折弯止裂槽、焊接件的焊后加工余量、密封件的压缩量都做了对应参数设置，可直接导出工程图用于生产下料，各连接部位的紧固件选型都匹配对应位置的载荷要求，导向立柱与升降滑套的配合间隙做了优化，既保证升降动作的顺畅度，也避免间隙过大导致门体闭合错位影响密封效果。
