M6x25六角法兰面螺栓结构设计

在各类机械装配场景中，法兰面螺栓的应用覆盖了从普通民用设备到工业重型装备的诸多环节，这款M6规格长度25mm的六角法兰面螺栓，主要用于需要分散压紧应力、防止连接松动的装配位置，比如汽车零部件的副车架连接、电气柜的钣金件固定、小型自动化设备的机架拼接等场景，相比普通外六角螺栓，其自带的法兰盘结构省去了单独加装平垫圈的工序，能在装配时直接增大与被连接件表面的接触面积，降低接触面的压应力，避免较软材质的被连接件表面被压溃，同时法兰面底部的防滑齿结构，在拧紧后可以嵌入被连接件表面，在设备运行产生振动的工况下，能有效降低螺纹副松动的概率，提升连接可靠性。

从设计层面来看，这款螺栓的螺纹部分采用普通公制粗牙螺纹，螺距1mm，螺纹公差选用常用的6g级，适配市面上绝大多数同规格的螺母与预制螺纹孔，六角头的对边尺寸符合国标紧固件的通用要求，可以用常规的开口扳手、套筒扳手进行拧紧作业，不需要特殊的定制工装。法兰盘的直径设计为12mm，厚度1.5mm，底部的防滑齿采用径向直齿布局，齿高0.2mm，既保证足够的防滑咬合力，又不会因为齿高过大破坏被连接件的表面防护层。螺杆部分的长度设计为25mm，其中无螺纹的光杆段长度为8mm，装配时可以穿过总厚度不超过10mm的被连接件，剩余的螺纹长度足够配合螺母或者螺纹孔完成锁紧，光杆部分的直径略小于螺纹大径，装配时可以顺利穿过预制的安装孔，不会因为孔位的微小偏差出现卡滞。

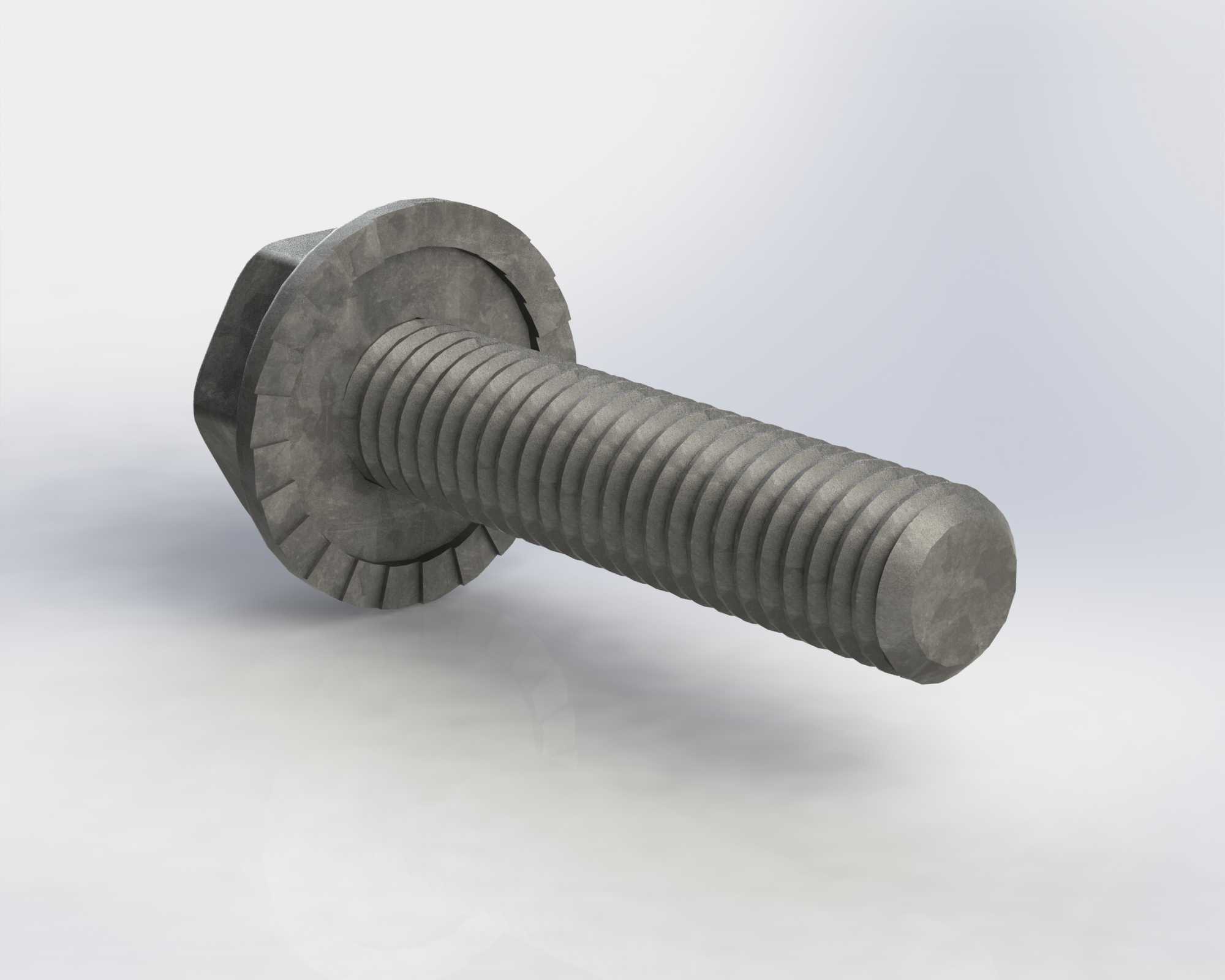

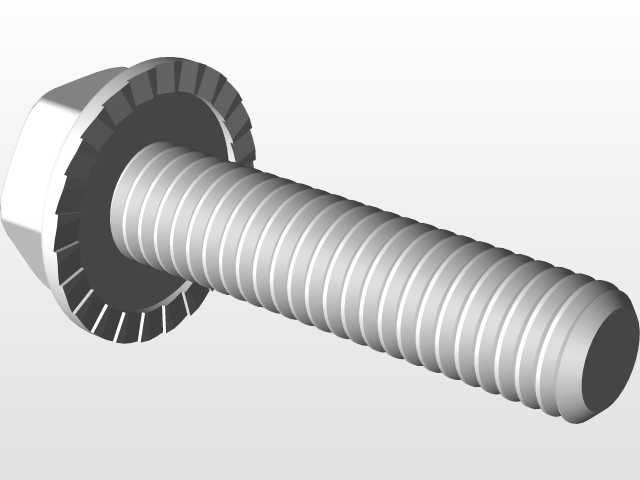

在实际选型使用时，需要注意安装边界的预留：六角头的回转半径需要预留至少6mm的空间，保证扳手可以顺利套入完成拧紧作业，法兰面的接触区域需要保证平面度不低于0.1mm，避免因为接触面倾斜导致压紧力分布不均，影响连接可靠性。这类螺栓常用的材质为8.8级碳钢，表面做发黑或者镀锌处理，能满足常规工况下的强度与防腐需求，如果是在腐蚀环境下使用，也可以更换为304不锈钢材质，对应的三维模型完整还原了螺栓的所有结构细节，包括螺纹的牙型轮廓、法兰面的防滑齿、六角头的倒角特征，在做整机装配干涉检查时，可以直接调用模型验证安装空间是否充足，也可以用于装配工艺的模拟，确认拧紧工装的操作空间是否满足要求，避免实际生产装配时出现干涉问题，提升设计阶段的验证效率，减少后续实物试装的整改成本。
