重型悬挂式四滚轮输送滑车结构设计

该款悬挂式行走滑车主要适配轻型悬挂输送线、工位辅助吊运、轻型物料空中转运场景，常见于装配车间工位物料配送、轻型工装吊挂移位、生产线旁小件空中缓存输送环节，可直接卡装在标准工字钢或专用轻型悬挂轨道上，替代传统固定式吊点实现吊点沿轨道的顺畅移动，适配低频率、轻载荷的工位辅助吊运需求，相比电动行走滑车结构更简单，维护成本更低，适合无动力输送的手动移位场景。

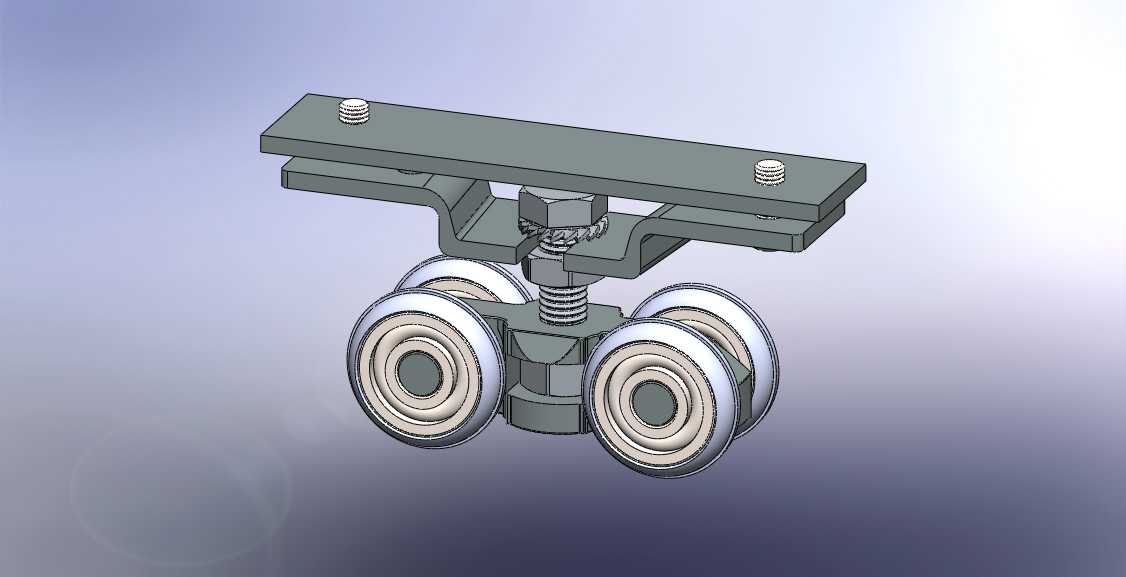

从功能结构来看，滑车采用四滚轮对称布局，四个带深沟球轴承的尼龙包覆滚轮分两组卡在轨道翼缘两侧，滚轮外圈的尼龙材质可降低行走时的金属碰撞噪音，同时减少轨道翼缘的磨损，内部嵌装的轴承保证滚轮转动顺畅，手动推移时阻力极小，即使挂载额定载荷也能轻松推动移位。顶部安装板采用平板式结构，预留两个螺栓安装孔，可直接通过螺栓固定在轨道上方的限位架或配套的吊挂基座上，也可根据安装场景调整固定方式，适配不同截面的悬挂轨道安装需求。中间的调节螺杆采用梯形螺纹设计，旋转顶部的六角螺母即可调整两组滚轮的间距，适配不同厚度的轨道翼缘，同时能消除滚轮与轨道之间的装配间隙，避免滑车行走时出现晃动、卡滞问题，调节到位后通过下方的锁紧螺母锁死间距，防止长期使用后螺杆松动导致滚轮间隙变大。下部的吊挂连接位采用一体式六角结构，可直接连接吊钩、吊环或配套的工装挂架，连接部位做了加厚处理，避免长期受拉出现变形断裂问题。

设计过程中优先考虑了安装便捷性，整体结构无需复杂专用工具即可完成组装与轨道安装，先将两组滚轮卡在轨道翼缘两侧，穿入中间调节螺杆，调整好滚轮与轨道的贴合间隙后锁死螺母，再固定顶部安装板即可完成装配，后期维护时仅需定期检查滚轮轴承的润滑状态、调节螺杆的锁紧情况，无需复杂的拆解保养。安装边界方面，顶部安装板的孔位间距适配常规轻型悬挂轨道的安装尺寸，整体高度控制在紧凑范围内，可降低对安装空间的竖向高度要求，适合车间层高有限的场景使用，滚轮的轮缘轮廓做了圆弧过渡处理，在轨道拼接缝、小角度转弯位置也能顺畅通过，不会出现卡轮、跳轨问题。在实际选型使用中，需要根据挂载的总重量匹配对应载荷等级的滑车，同时确保轨道的安装刚度满足载荷要求，避免轨道变形导致滑车行走卡滞，该结构的滑车无复杂的传动部件，故障率极低，适合作为轻型输送系统的末端吊挂行走部件使用。
