参数化球面耦合传动结构设计方案

这类球面耦合结构常被用于多自由度传动场景，在需要实现空间角度偏移下扭矩传递的设备中应用广泛，比如精密光学调整架、多轴联动工装夹具、特种机器人关节连接位，都能见到这类结构的衍生设计。不同于常规的刚性联轴器，球面耦合结构依托球面副的自适应特性，可在两轴存在一定角度不对中、径向偏移的工况下，持续稳定传递扭矩，不会因为安装误差产生额外的附加载荷，能有效延长连接端轴承、轴件的使用寿命。

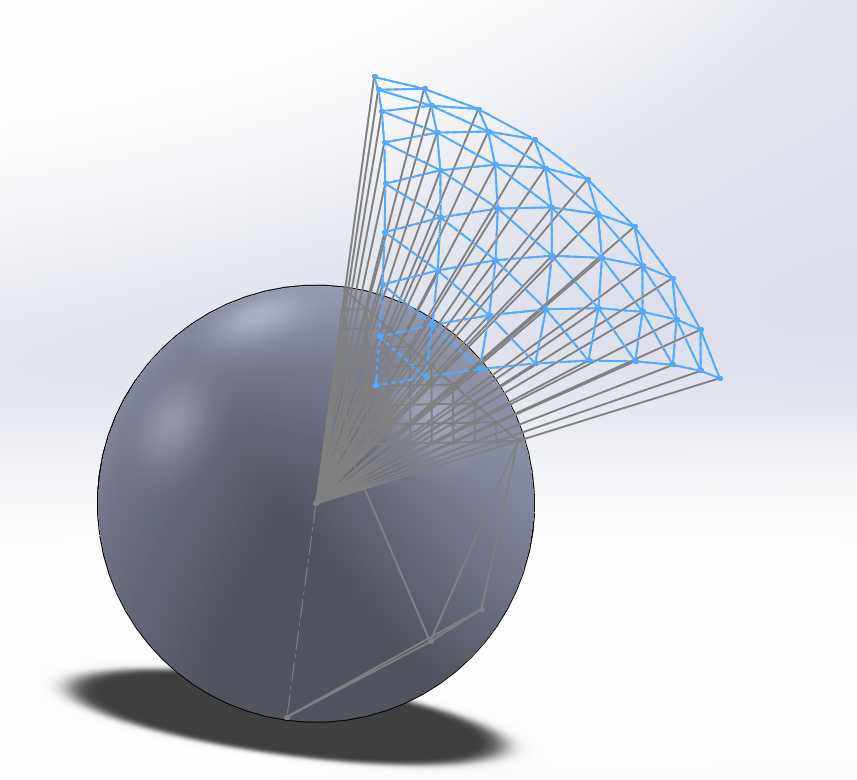

从设计逻辑上看，该结构采用参数化建模思路搭建，球面基体作为核心承载件，表面的网格状支撑肋是经过受力校核后排布的，每一组肋条的走向都对应扭矩传递的力流路径，既可以保证球面接触区域的刚度，避免重载下出现接触形变，又能尽可能减少整体结构的重量，降低运动过程中的转动惯量。外露的扇形网格框架是角度限位结构，和球面基体上的定位槽配合，可限制耦合结构的最大偏转角，避免超出设计角度范围后出现结构脱开、传动失效的问题，扇形区域的每一个网格节点都对应一个偏转角度档位，在需要定点锁止的使用场景下，可直接在对应节点加装锁止销，快速实现角度固定。

安装边界上，球面基体的安装基准面为底部的平面，预留的轴孔采用标准公差配合，可直接和常规直径的输出轴对接，不需要额外加工转接件；扇形框架的外接轮廓做了倒圆角处理，不存在尖锐凸起，安装时不需要预留过大的安全避让空间，周边结构只要留出对应偏转角度的运动间隙即可，不会和相邻的传动件、支撑件产生运动干涉。结构的接触球面采用均匀的面接触设计，相比点接触的球铰结构，接触应力更小，在频繁往复偏转的工况下，磨损量更低，长期使用也不会因为间隙过大出现传动精度下降的问题。

实际选型使用时，可根据传递扭矩的大小调整球面壁厚、肋条的截面尺寸，参数化的建模逻辑可快速生成对应规格的结构，不需要重新从零开始绘制草图，能大幅缩短设计迭代的周期。在做运动仿真验证时，可直接给两连接轴添加对应的偏转驱动，直观查看不同角度下的结构干涉情况、肋条受力分布，提前预判结构的薄弱位置，在加工前就完成结构优化，减少后续试制的改造成本。
