带遮蔽棚的户外雨水收集储水装置

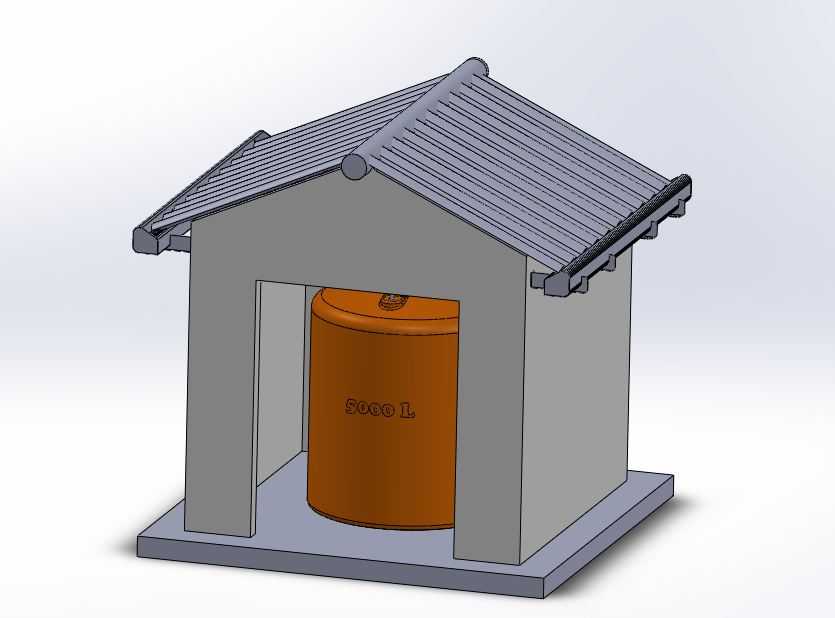

这款户外雨水收集装置的设计初衷，是解决零散户外场地、乡村自建房周边、小型农林作业点的非饮用水源收集存储问题，无需接入市政供水管网，就能为场地清洁、绿植浇灌、户外作业备水提供稳定的低成本水源。整套装置采用模块化的结构设计，核心储水单元为立式圆柱储水罐，外部搭配坡顶式遮蔽防护棚，底部设置一体化安装基座，所有部件均可采用常规不锈钢板材经折弯、焊接、装配完成，加工门槛低，普通五金加工场地即可完成制作，无需特殊定制模具。

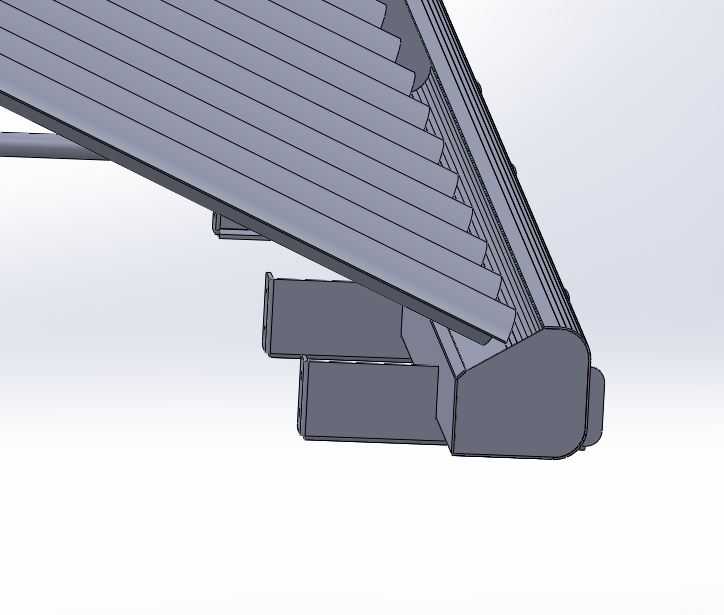

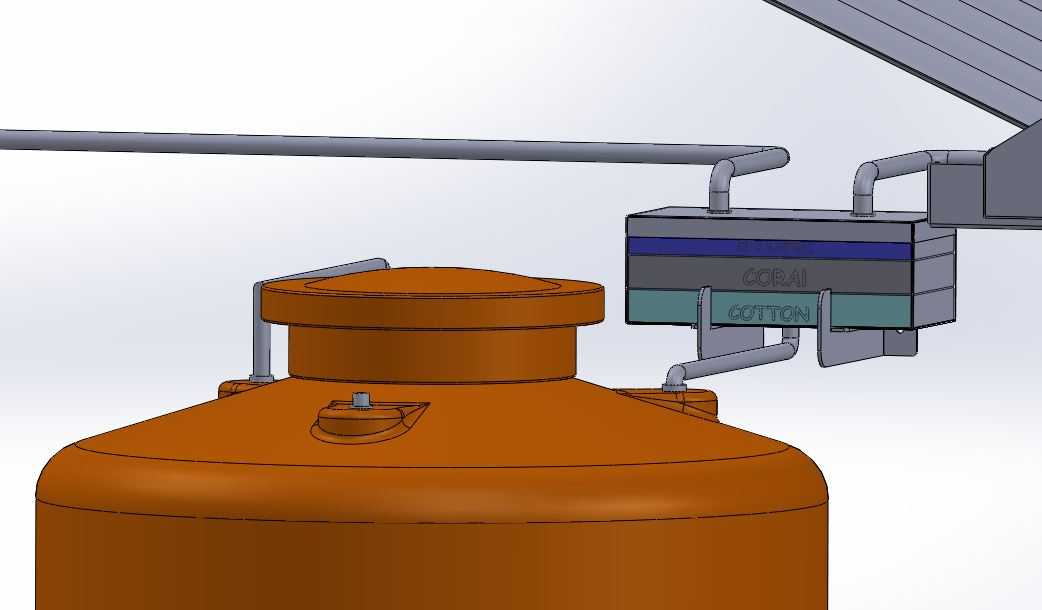

从实际使用场景来看，这类集水装置可布置在屋檐排水落点、坡面径流汇集处，遮蔽棚的坡顶结构一方面可以引导上方的雨水顺着檐部导流结构汇入储水罐，避免落叶、高空坠物直接落入储水罐造成水质污染，另一方面可以为储水罐遮挡正午的直射阳光，减少罐内藻类滋生的概率，延长储水的使用周期，同时也能在雨雪天气为检修操作提供临时的遮蔽空间。储水罐采用立式圆柱结构，在同等容积下占地面积更小，罐身预留的标准接口可根据使用需求外接进水滤网、出水阀门、溢流管路，适配不同的取水、输水需求。

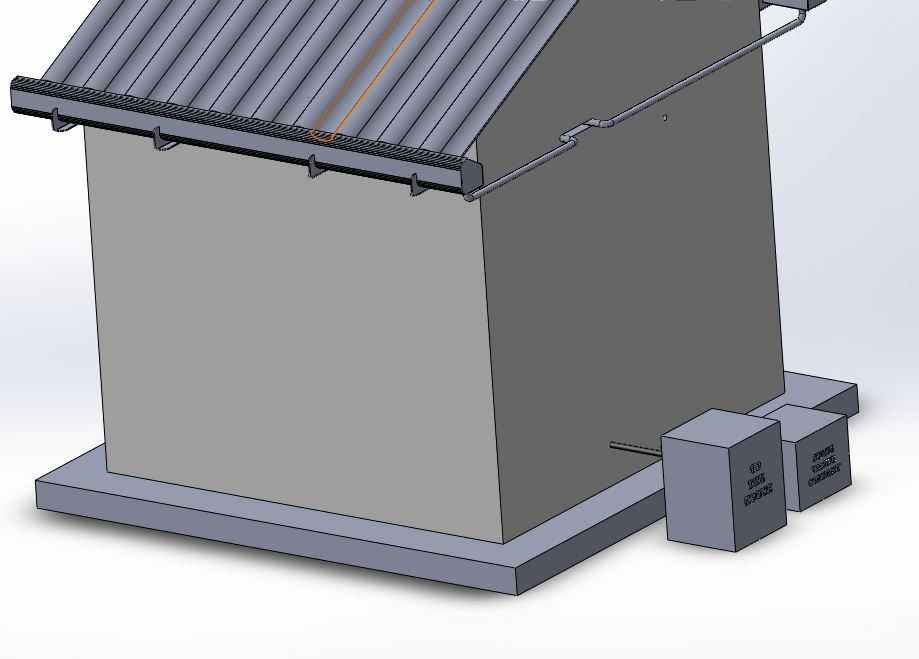

设计过程中，底部安装基座的尺寸边界需要重点考量，基座的长宽尺寸要完全覆盖遮蔽棚的支撑立柱落点，同时预留出储水罐的安装检修间隙，基座厚度要满足满载储水时的承重要求，避免长期放置出现地面沉降导致的结构倾斜。遮蔽棚的立柱采用等边角钢制作，与基座之间通过膨胀螺栓或焊接方式固定，坡顶的倾斜角度设置在15到20度之间，既可以保证雨水快速导流，也不会因坡度过大增加整体结构的风阻，提升户外放置的抗风稳定性。储水罐的顶部设置带透气功能的密封盖，既可以保证雨水顺利汇入，也能避免罐内形成负压影响出水顺畅，罐身底部距离基座预留50mm左右的间隙，方便对接出水阀门，也能避免地面积水长期浸泡罐底造成锈蚀。整套结构没有复杂的传动部件，日常维护仅需定期清理进水口的滤网杂物，检查结构连接点的紧固情况即可，长期使用的维护成本极低，非常适合分散式的户外供水场景使用。
