流线型曲面咖啡机调节旋钮结构设计

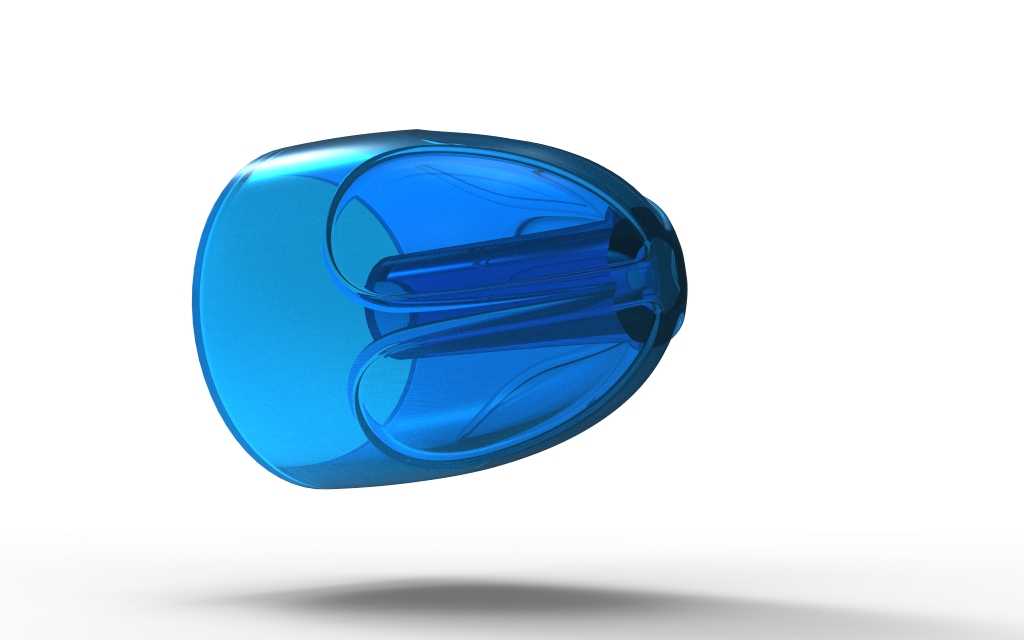

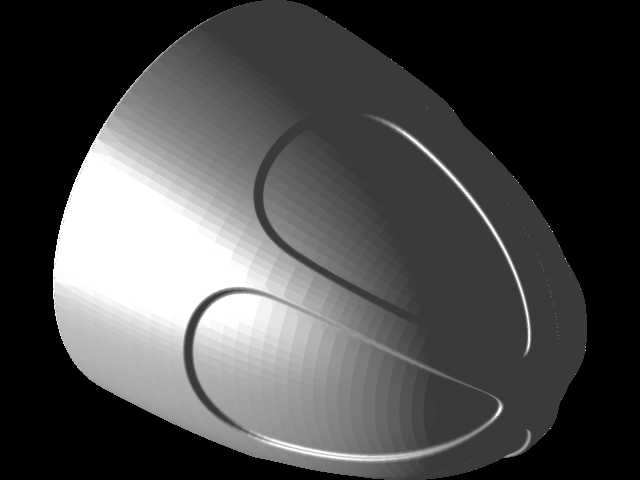

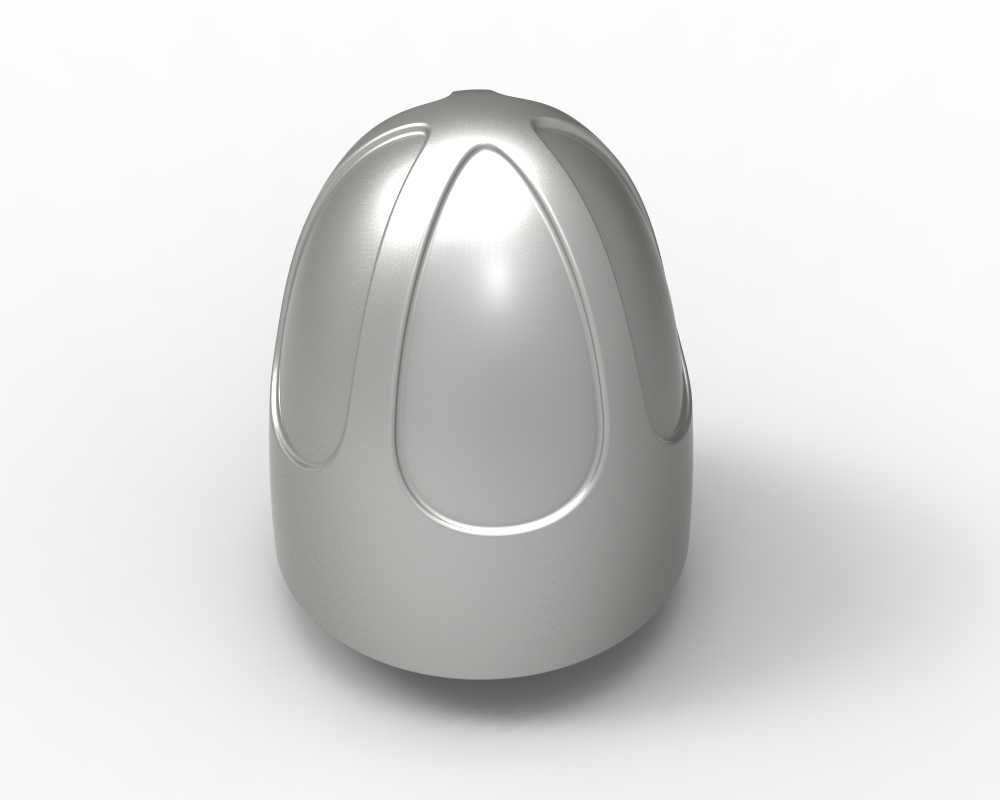

这款旋钮主要面向小型商用及家用饮品制备设备的操控端配套需求，常见应用在半自动咖啡机、台式饮品现调设备的功能调节工位，承担档位切换、参数微调的操控交互功能，日常使用中需要承受高频次的旋转施力，同时要兼顾操作时的触感反馈与设备整体的外观协调性。从结构设计逻辑来看，整体采用卵状流线型外轮廓，没有尖锐棱角，握持旋转时手掌贴合度更高，施力过程中不会出现硌手的问题，外表面分布的内凹曲面槽，一方面是增加旋转时的接触摩擦力，即便操作人员手上沾有少量水渍或咖啡残液，也能稳定施力旋转，不会出现打滑脱手的情况，另一方面曲面凹槽的走向完全贴合手指指腹的自然弧度，长时间反复操作也不容易产生操作疲劳。设计过程中特意将曲面过渡圆角做了统一优化，所有棱边位置都做了大圆角顺滑处理，既避免日常清洁时边角积留污渍，也能在注塑成型阶段减少熔体填充的应力集中问题，降低成型后表面出现缩痕、熔接痕的概率，后续做表面喷涂、电镀处理时也能获得更均匀的膜层附着效果，不会出现边角位置堆漆、露底的外观缺陷。安装边界层面，旋钮底部设计有标准的D型轴孔配合位，可适配行业内通用的6mm直径调节转轴，轴孔深度预留8mm的配合长度，配合周向的防转卡位结构，安装后不会出现跟转、松脱的问题，旋钮整体最大外径38mm，整体高度42mm，安装后突出设备面板的高度控制在35mm，既保证足够的握持旋转空间，也不会因为突出尺寸过大造成日常使用中的误碰、剐蹭。曲面造型部分采用多段曲率连续的曲面拼接构建，所有相邻曲面之间都达到G2连续标准，光线照射下表面反光过渡自然，没有明显的棱线折痕，既可以做亮面电镀的金属质感外观，适配高端商用设备的金属质感设计风格，也可以做哑光磨砂的亲肤质感处理，适配家用小家电的温馨设计调性。结构壁厚做了均匀化处理，整体壁厚维持在2.5mm，内部对应轴孔位置做了放射状的加强筋连接，既保证整体结构强度，承受1.5N·m的旋转扭矩不会发生开裂变形，也能控制整体零件重量，减少材料耗用，降低批量生产的物料成本。
