游艇排气口圆形密封端盖结构设计

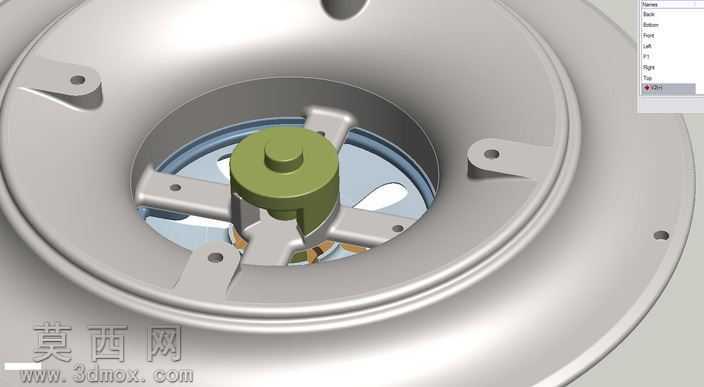

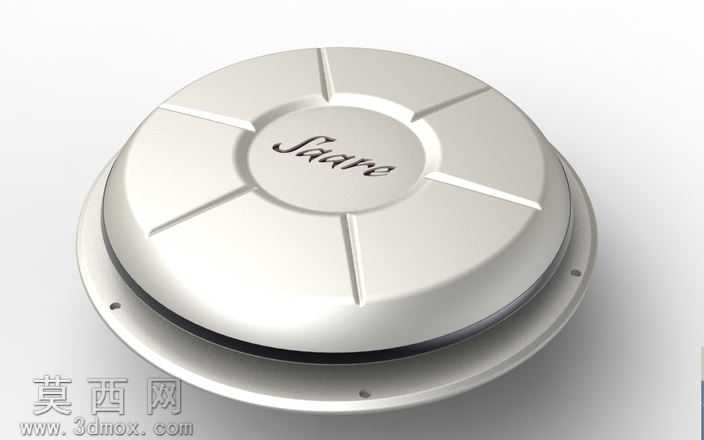

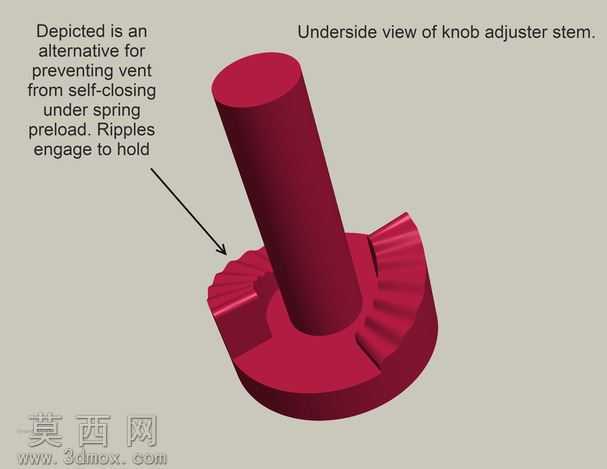

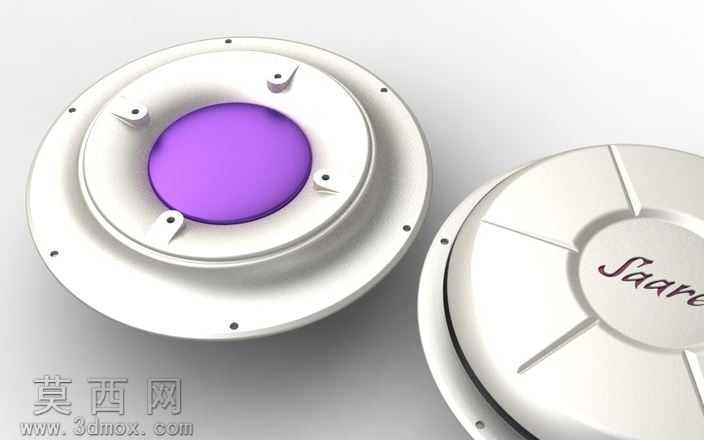

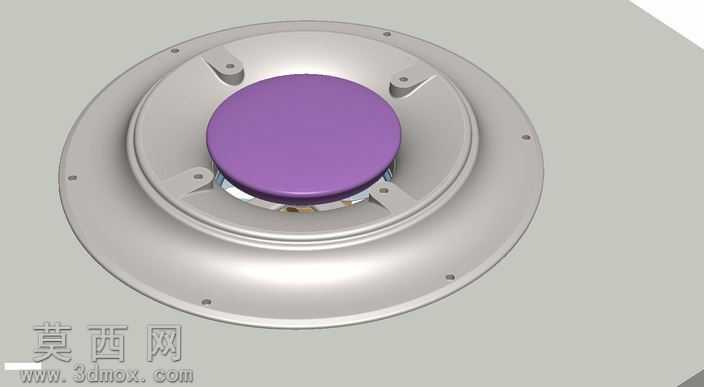

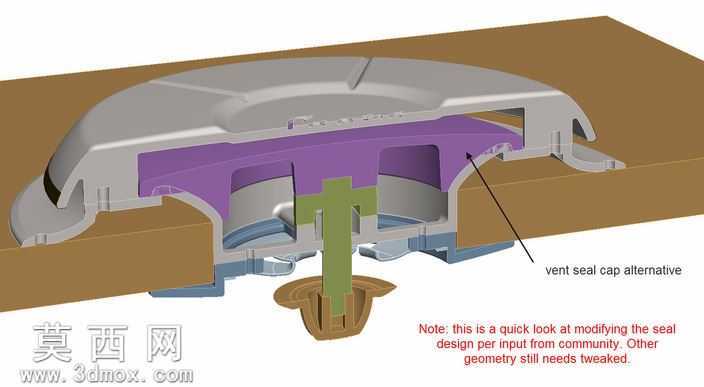

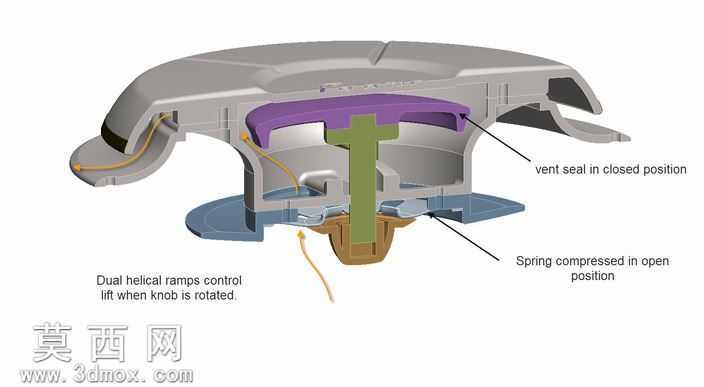

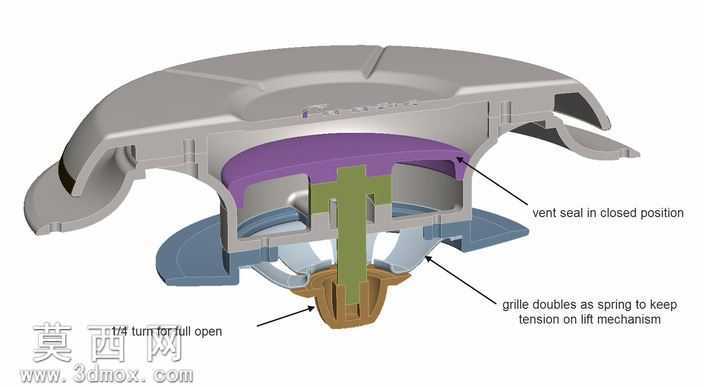

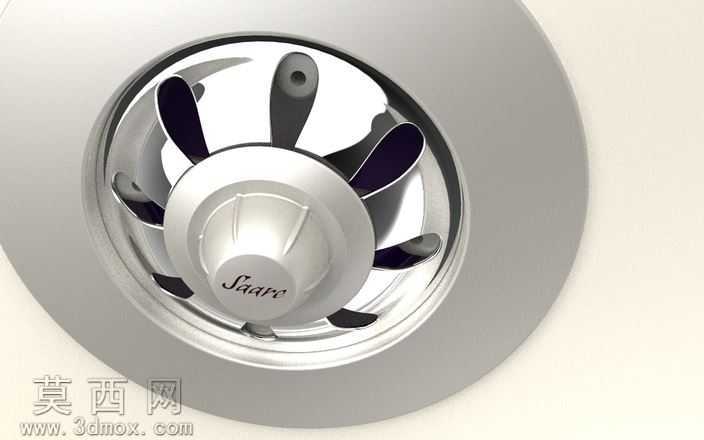

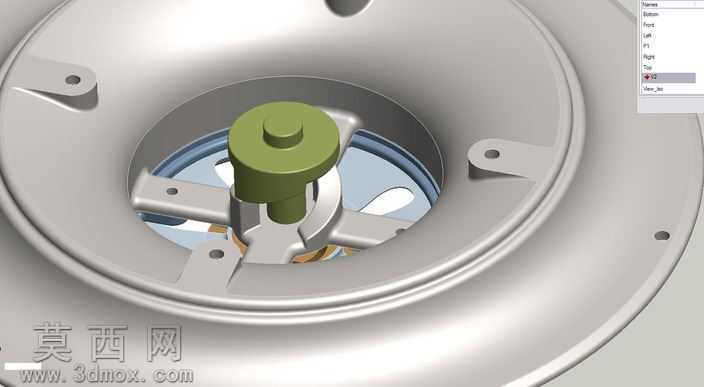

本作品为游艇配套的排气口端盖三维设计方案，整体采用一体化圆形造型设计，在三维建模阶段优先考量注塑成型与模铸两种量产工艺的适配性，对整体结构做了针对性的简化优化，减少不必要的复杂曲面拆分，降低后续开模生产的难度与成本。模型整体采用上下叠合的双层圆盘结构，下层为安装固定底座，边缘均匀预留安装孔位，可直接通过紧固件与游艇排气口基座完成装配，作为排气区域的核心承载结构，能够阻挡外部水流、杂物从排气口区域倒灌进入艇体内部，同时对内部排气通道形成防护。上层端盖表面做了六组均匀分布的径向加强筋设计，从中心标识区域向外延伸至端盖边缘，既提升了端盖整体的结构强度，避免长期户外使用受温差、外力影响出现形变，也形成了辨识度较高的外观造型，中心区域预留品牌标识的浮雕结构，可在成型阶段直接做出品牌字样，无需后续二次加工。建模过程中对上下层的配合间隙做了精准参数设定，额外添加了替代排气口密封结构，端盖可完全覆盖基座的开合区域，配套提供完整的盖帽剖面视图，清晰展示内部密封结构的配合关系，紧固件全部设计为从底座底面装配的隐藏式结构，外部无裸露螺丝，既提升了整体外观的整洁度，也避免紧固件长期暴露在海洋高盐高湿环境下出现锈蚀问题，延长部件的整体使用寿命。渲染阶段采用哑光银白金属质感材质，模拟铝合金阳极氧化后的表面效果，搭配柔和的环境光影，清晰呈现端盖表面的曲面过渡、筋位线条与结构层次，所有装配关系都在模型中做了完整约束，可直接用于工程出图、开模验证或者装配模拟，适配船用排气系统的配套改装与全新开发需求。
