壁挂式金属防护电箱结构设计

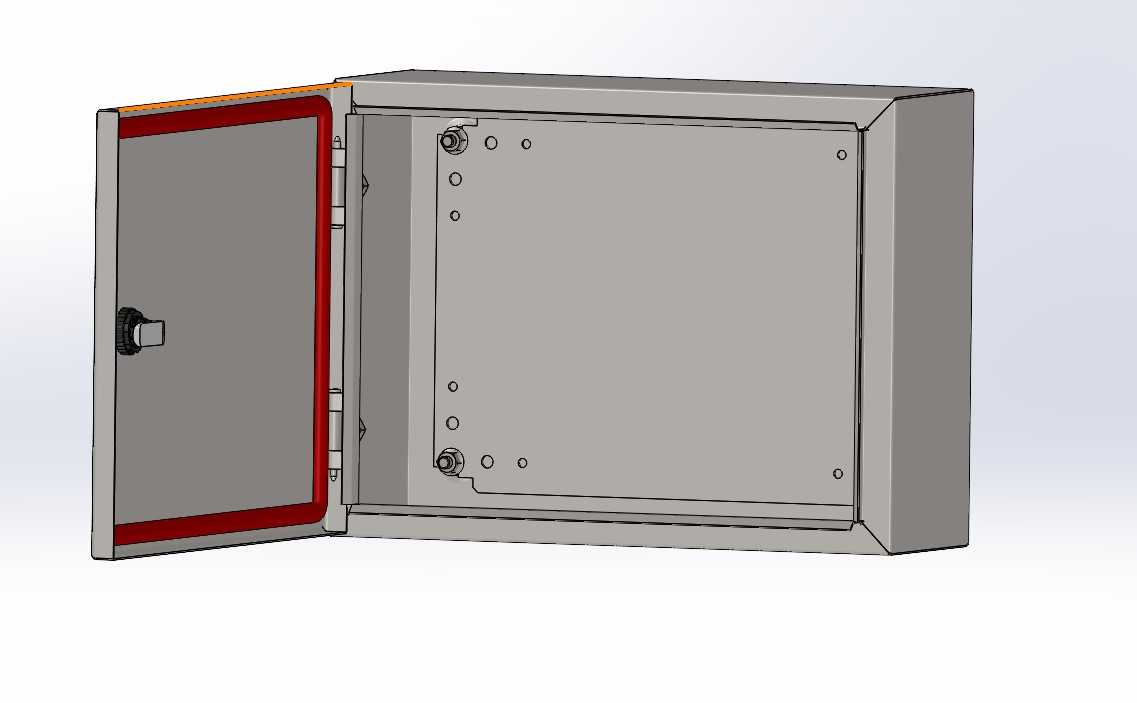

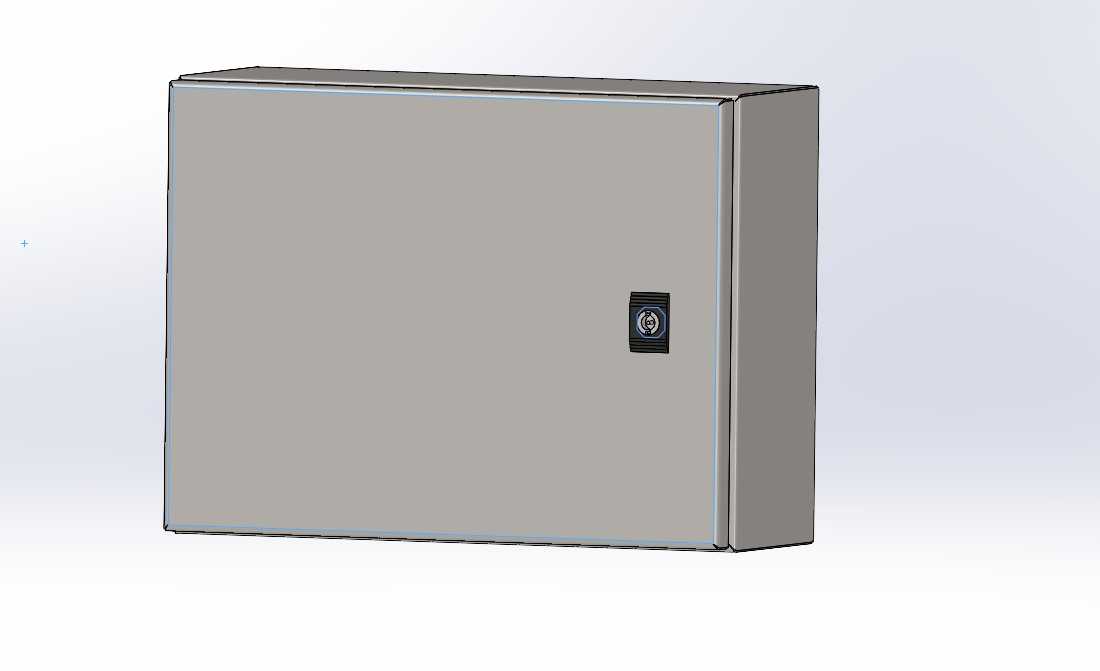

这款壁挂式电箱主要面向工业厂房、商业建筑、民用配电场景的末端配电需求，可作为动力回路、照明回路、小型控制回路的承载防护壳体，适配车间设备就近配电、楼宇楼层配电、户外临时配电点等多种安装场景，能够为内部安装的断路器、接触器、接线端子等电气元件提供可靠的物理防护，隔绝外界粉尘、水汽、意外触碰对电气元件的干扰，降低电气故障与安全隐患。从设计思路来看，整体采用冷轧钢板折弯拼接的钣金结构，箱体主体为单开门壁挂式布局，门板与箱体主体通过侧边暗藏铰链连接，开合角度满足常规元件安装与接线操作需求，门板中部设置专用锁具，非授权人员无法随意开启，符合配电设备的安全管理要求。箱体边缘做了折边压筋处理，既提升了整体结构刚度，避免薄钢板受力变形，也能在门板闭合时形成贴合的密封缝隙，减少粉尘与溅水侵入。安装边界方面，箱体背部预留了标准化的壁挂安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、钢结构立柱等安装基面，安装孔位的间距匹配常规配电安装的通用尺寸，无需额外定制安装支架；箱体内部预留了统一的元件安装导轨位置与接地螺柱，可直接卡装标准模数的电气元件，接线空间排布合理，强弱电回路可通过内部加装的分隔板实现隔离，避免线路干扰。外形设计上采用方正直角造型，在保证内部有效使用容积的前提下尽可能压缩外部占用空间，适合墙面安装时不占用过多通行与操作空间，门板表面做平整化处理，可粘贴回路标识标签，方便后期运维时快速识别对应回路。结构设计时充分考虑了钣金加工的工艺性，所有折弯角度、拼接缝隙都适配常规钣金冲压、折弯设备的加工参数，无需特殊定制刀具即可完成加工，焊接位置做了打磨处理，表面喷涂后无明显焊痕，整体外观规整，同时门板与箱体的配合间隙控制均匀，锁具安装位置做了局部加强，避免长期开合使用后出现门板松动、锁具脱落的问题。在实际使用场景中，这类电箱可根据内部配置的元件不同，分别承担电机启停控制、照明回路分合、小型设备电源分配等功能，防护等级满足常规室内安装场景的使用要求，若加装密封胶条也可适配半户外的有遮蔽安装场景，整体结构兼顾了加工便利性、安装便捷性与使用可靠性，能够覆盖多数末端配电场景的使用需求。
