立式单开门带抽储物钣金柜体结构设计

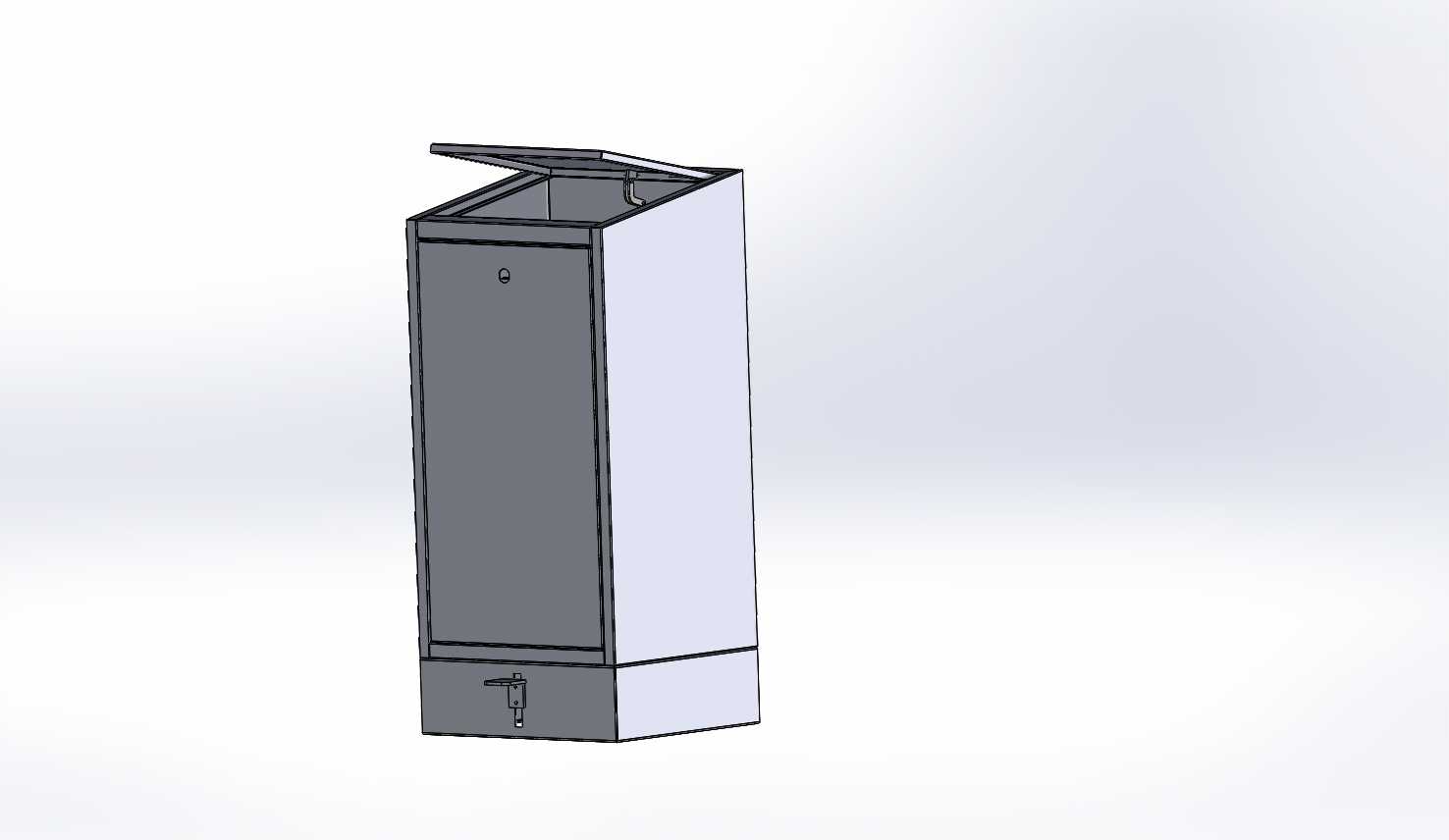

这款立式钣金柜体在工业现场的应用场景覆盖车间工具收纳、工位物料暂存、检测室样件存放等多个环节，不同于常规焊接固定的储物柜体，该结构采用分体式钣金拼接思路，主体框架通过折弯板材拼接成型，减少满焊带来的热变形问题，同时降低后期表面喷涂的处理难度。从功能特性来看，上部单开门区域为大容积储物空间，内部可根据存放需求加装分层隔板，门板上部设置的翻折小盖板可在不开启主门的状态下取放小型常用物件，减少主门频繁开启带来的防尘失效问题；下部独立抽屉带锁止结构，可存放贵重工具、精密量具或者小型配件，避免与上部大空间物件混放造成的磕碰损伤。设计过程中优先考虑了现场安装的边界条件，柜体整体采用窄长型立式布局，占地面积仅为同容积卧式柜体的三分之一，适合靠墙布置或者工位间隙摆放，底部预留的10mm安装边可通过膨胀螺栓直接固定在水泥地面，也可搭配可调脚杯适应不平整的车间地面，柜体背部预留的走线孔位可适配需要内置小型检测设备、照明模块的使用需求，无需后期二次开孔破坏钣金防腐层。门板与框架的配合处采用内嵌式折弯结构，关闭后可实现IP40级的防尘防护，适配多尘的生产车间环境，门体与抽屉的锁具均采用通用工业锁具，后期维护更换无需定制配件。从结构强度角度出发，柜体侧板采用1.5mm厚冷轧钢板折弯，折弯边设置向内的加强筋，在满负载存放状态下侧板变形量可控制在0.5mm以内，顶部的翻折盖板采用气撑支撑，开启后可自动保持开启状态，取放顶部存放物件时无需额外扶持，避免盖板意外回落造成的磕碰风险。
