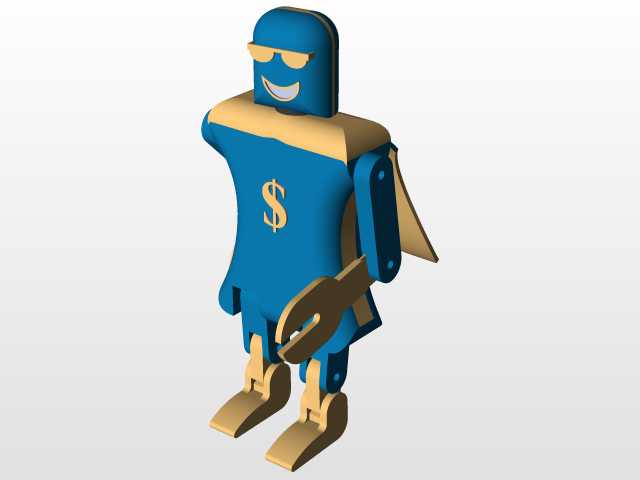

卡通美元符号拟人机器人造型设计

这款拟人化卡通机器人的造型设计，最初的需求落地是面向潮玩展示、商业美陈以及文创周边衍生场景，在做结构拆分的时候，首先要考虑的是不同落地场景的安装边界适配——如果是做桌面级树脂打印摆件，整体外轮廓控制在120mm高度范围内，底部支撑脚的接地面积要做到足够稳，四个脚端的平面度公差控制在0.2mm以内，避免放置时出现翘边晃动感；如果是放大做商业美陈的玻璃钢雕塑，整体高度可以做到1.2m到1.8m区间，这时候内部要预留钢结构安装位，背部的披风结构、手持的扳手造型件都要做单独的分体连接设计，方便运输过程中拆分打包，现场组装时用暗藏的螺栓结构固定，外部看不到连接痕迹。

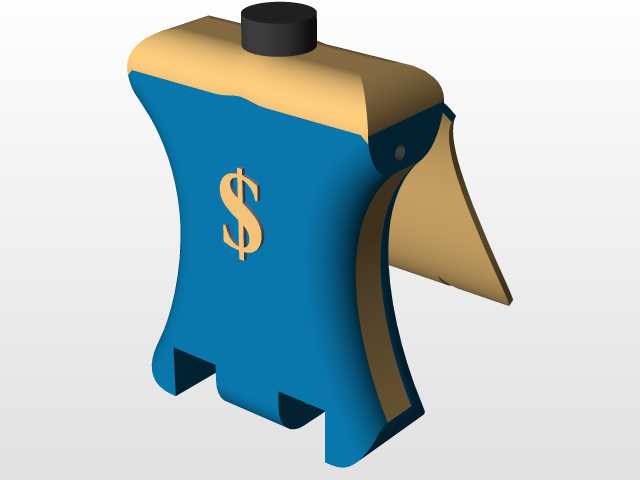

从功能特性上看，这个造型没有设计复杂的活动关节，属于一体化展示类造型，躯干部分的美元符号是核心视觉识别点，在建模的时候特意把这个符号做了0.8mm的凸起浮雕处理，不管是3D打印后期做分色喷涂，还是开模做注塑公仔，这个凸起的边界都能给喷涂遮罩提供清晰的定位线，减少分色时的溢漆问题。头部的墨镜造型是和头部一体化做的下沉凹槽，同样是为了后续表面处理的时候方便做黑色分色，不需要额外粘贴配件，降低装配工序的复杂度。

设计思路上没有走常规工业机器人的硬朗机械风，而是把所有的棱边都做了R2到R5不等的圆角过渡，整体线条圆润亲和，适合面向消费级的文创场景。腿部和手臂的连接位置没有做外露的关节转轴，而是用金色的装饰块做视觉分割，既模拟了机械关节的层次感，又保持了整体造型的流畅度，不会因为关节缝隙破坏卡通感。背部的披风结构做了15度的向外倾斜角度，从正面看不会遮挡躯干的核心美元符号标识，从侧面看又能增加整体造型的层次感，避免侧面视角过于扁平单调。

在做壁厚设计的时候，如果是做注塑量产的公仔，整体壁厚均匀控制在2mm，所有的转角位置都做了壁厚过渡，避免注塑的时候出现缩痕；如果是做3D打印的展示件，壁厚设置在1.5mm就可以满足强度要求，同时减少打印材料的消耗。手持的扳手造型件和手臂的连接位置做了定位止口，装配的时候可以直接卡合定位，不需要额外打胶就能保证对齐精度，脚端的金色装饰部分同样做了止口结构，和蓝色的腿部主体拆分后可以精准拼接，分件的位置都选在了视觉阴影区，拼接缝不会影响正面的视觉效果。
