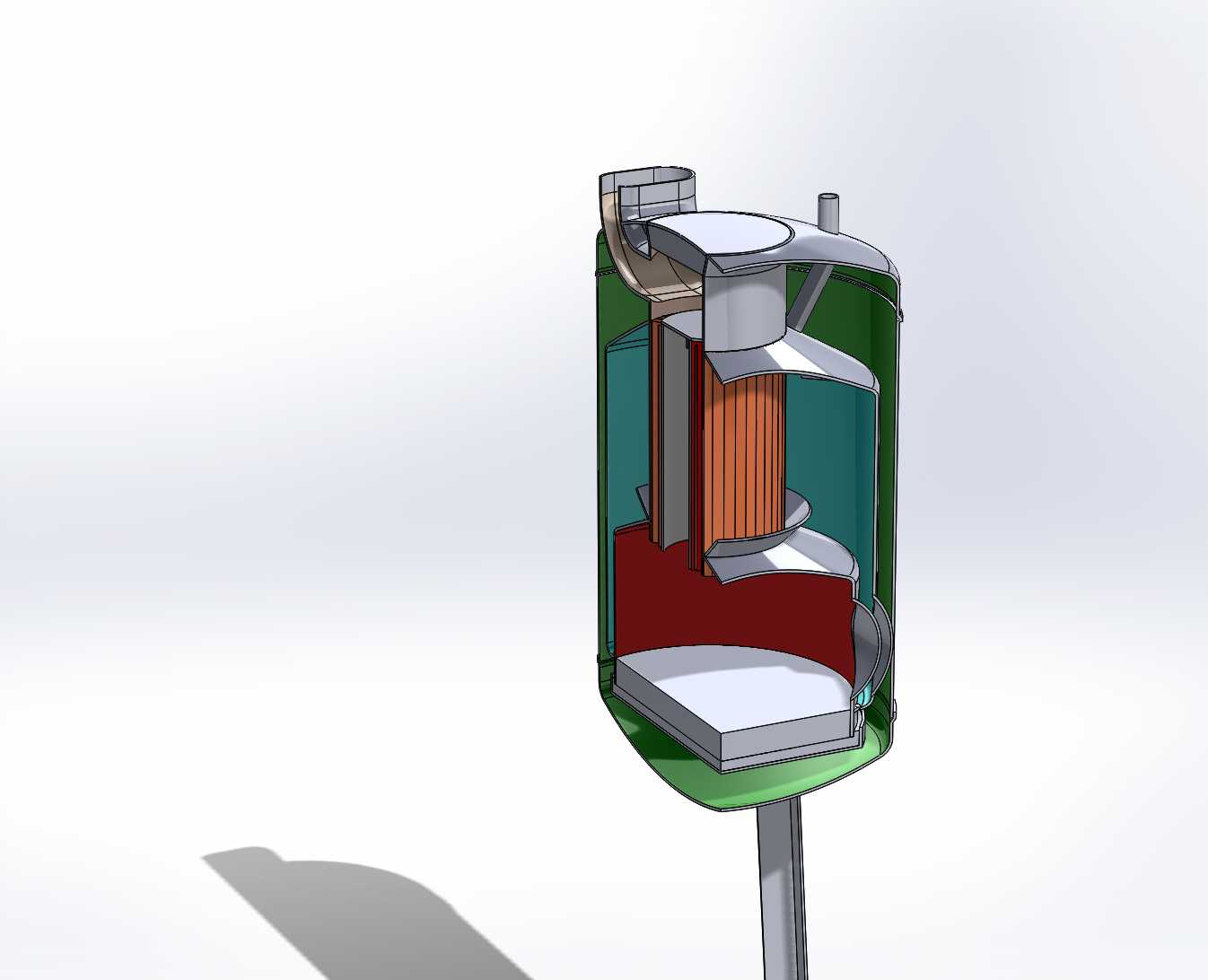

立式海兹克塞尔锅炉内部结构展示

在中小型供热系统、分布式能源站以及小型工业生产供汽场景中，这类立式结构的海兹克塞尔型锅炉常被用于占地受限的安装场景，其立式筒状的整体构型能够最大程度压缩水平方向的安装占地，仅需预留垂直方向的检修空间即可完成布设，适配老旧厂房改造、楼宇分布式供能等水平空间不足的工况。从结构设计逻辑来看，该设备采用立式同轴布局，外部承压筒壳作为承压边界，内部依次布设燃烧换热段、导流结构与烟气流通通道，底部预留的支撑柱结构可直接对接现场预制的混凝土基础，安装时仅需校核基础的水平度与承载载荷，无需额外搭建大型钢架支撑，大幅降低现场安装的施工周期。设备内部的螺旋导流结构是核心功能部件，其作用是延长高温烟气在换热腔体内的流通路径，让烟气携带的热量能够充分与筒壁内的换热介质完成热交换，避免高温烟气直接从出口排出造成的热损失，相比传统直排式立式锅炉，这种导流结构能够将换热效率提升近两成，同时降低排烟温度，减少后续烟道的耐高温防护成本。内部的燃烧段采用立式布设的换热管束，管束之间预留均匀的流通间隙，既能够保证换热介质在管束间的顺畅循环，也能避免燃烧过程中产生的积灰在管束表面堆积，日常运维仅需从顶部检修口通入压缩空气即可完成清灰作业，无需拆解设备外壳。在安装边界的设计上，设备顶部预留了烟气出口与介质进出口的对接法兰，所有接口的位置都贴合筒壳外壁布设，不会额外增加设备的水平投影尺寸，侧面预留的检修口位置距离地面高度符合人体工程学设计，运维人员站在地面即可完成常规的检修操作，无需搭设登高作业平台。设备底部的支撑结构采用单柱加肋板的强化设计，能够承受整个筒体满水状态下的全部载荷，同时支撑柱的高度预留了底部排污管道的安装空间，排污阀可直接安装在筒体底部的排污口，无需额外加装引管，减少管路泄漏的风险点。从流体循环的设计逻辑来看，设备内部的介质流道采用自然循环与强制循环结合的构型，正常运行时依靠介质受热后的密度差即可完成自然循环，在快速升炉阶段可外接循环泵实现强制循环，缩短冷态启动的时间，适配需要快速供汽的应急供热场景。
