德国埃森矿业泽切佐尔韦林井架复刻结构

作为曾长期参与工矿设施三维逆向建模的结构工程师，拿到这套井架结构的数模时，最先关注的是其桁架体系的受力传递逻辑——这类早年鲁尔区煤矿的主提升井架，核心作用是承载箕斗、罐笼提升过程中的竖向动载与停罐时的冲击荷载，同时要兼容风载、冬季覆冰荷载带来的侧向受力，整个结构的杆件排布完全围绕提升中心线做对称布置，没有多余的装饰性构件，每一处斜撑的角度都经过早年采矿工程的力学验算，适配当时浅部到中部煤层开采的提升行程需求。

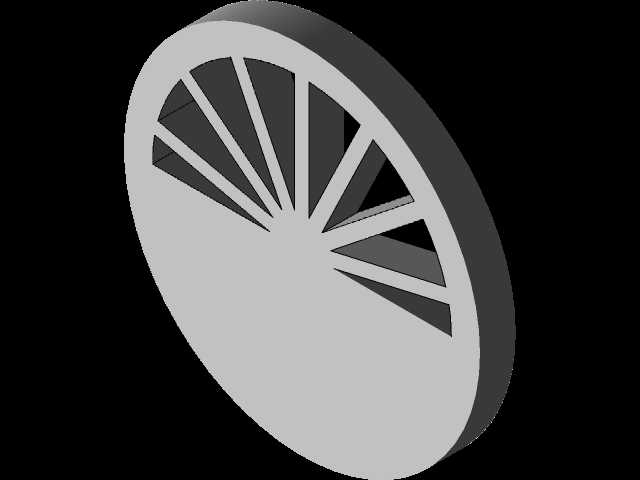

从实际应用场景来看，这类井架是煤矿地面生产系统的核心枢纽，上端承接提升天轮的安装基座，下端与井口锁口盘的预埋结构刚性连接，侧面要留出提升钢丝绳的摆幅空间，还要兼顾检修人员攀爬通道、防坠器制动绳的布设位置。数模还原的结构细节里，天轮平台的主梁采用了变截面的型钢组合结构，安装边界预留了天轮轴承座的螺栓孔位，孔位的同轴度公差完全匹配当时德制提升设备的安装要求，平台四周的防护栏杆高度、踢脚板宽度都符合早年矿业安全规范的要求，没有做简化处理。

设计思路上，这套井架没有采用后来大型矿井常用的钢筋混凝土井架结构，全桁架的钢结构设计更适配当时战后快速复产的建设需求，杆件之间的连接全部采用铆接节点，数模里还原了每一处铆接节点的连接板尺寸与铆钉排布，这类节点的抗疲劳性能优于早期的焊接节点，能承受提升作业常年累月的交变荷载，避免焊缝开裂带来的结构风险。井架的下部斜腿支撑角度经过优化，将上部荷载均匀分散到井口周边的四个混凝土基础上，基础的预埋螺栓位置在数模里也做了准确还原，能直接对接场地土建的基础施工定位。

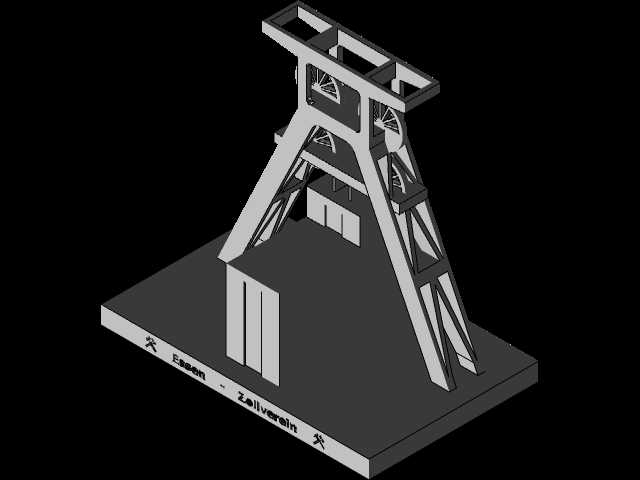

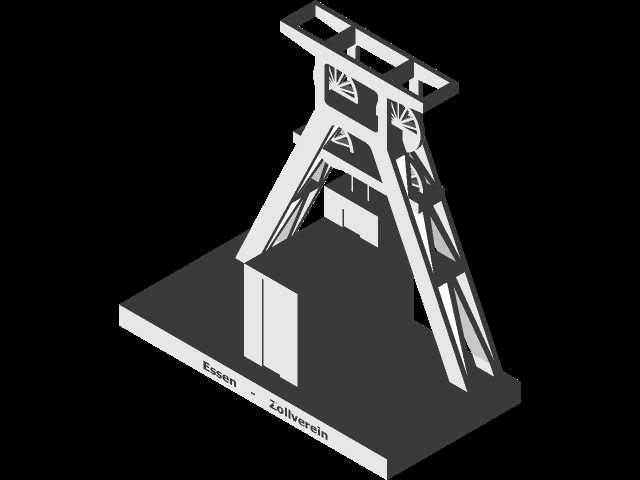

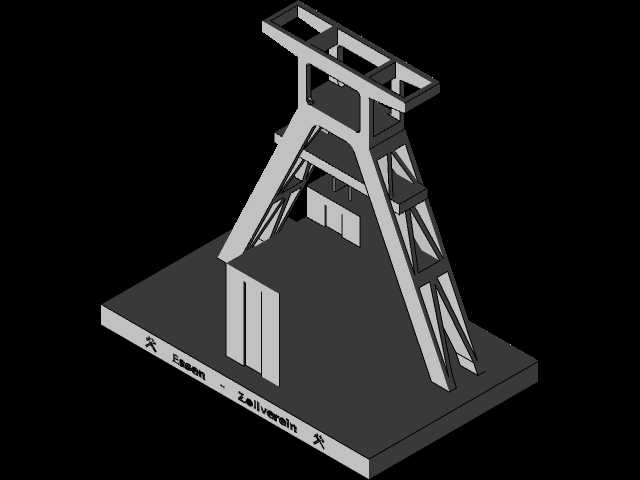

从外形尺寸与安装边界来看，整个井架的高度适配当时双罐笼提升的行程要求，天轮中心到井口地面的距离刚好满足罐笼过卷距离的安全冗余，井架侧面的安全距离预留了提升机房钢丝绳出绳的摆角空间，不会出现钢丝绳摩擦结构杆件的问题。数模的结构拆分逻辑也适配3D打印的制作需求，将复杂的桁架节点拆分为可独立打印的单元，拼接定位面做了小尺寸的凸台定位，不需要额外的工装就能完成拼装，打印时的支撑添加可以顺着杆件的轴向布置，减少后期打磨的工作量，不管是做工业遗存的展示模型，还是用于工矿史教学的演示教具，都能直接使用，不需要再做额外的结构修整。
