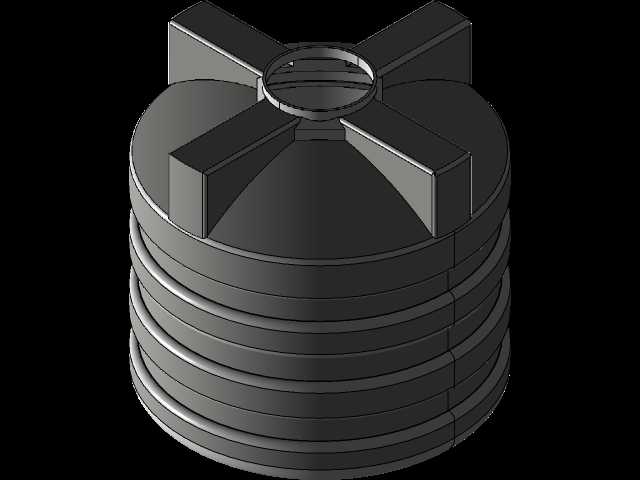

立式肋条加强型储水塑料罐体结构

这款立式储水罐体的设计，首先要匹配民用供水、小型生产配套储水、户外临时供水等多场景的落地需求，日常使用中需要承受满水状态下的液体静压力，同时还要适配户外放置时的温差形变、轻微外力磕碰的工况，因此结构设计上做了多维度的强化处理。从外形来看，罐体主体为圆柱形结构，这种形态的优势在于液体侧压力可以均匀分布在罐壁上，不会出现方形罐体转角处的应力集中问题，能在同等壁厚条件下承受更高的液位压力，同时圆柱形的落地接触面受力均匀，对安装基础的平整度要求更低，普通硬化地面即可直接放置，不需要额外做定制化的安装基座。罐身上设计有多道环形凸起的加强肋，这些肋条沿着罐体高度方向等距排布，一方面可以大幅提升罐壁的环向刚度，避免满水时罐壁出现鼓胀变形，另一方面环形肋也相当于罐体的加强筋，在搬运、吊装过程中可以作为受力点位，减少罐体被绳索勒损的概率，同时堆叠运输时，肋条的凸起结构也能起到限位作用，避免上层罐体滑移。罐顶部分采用锥面过渡到顶部的进水口，这种锥面设计有两个实际作用，一是开盖作业时，落在罐顶的积水、杂物可以顺着锥面滑落到罐体外侧，不会堆积在顶部渗入进水口污染储水；二是锥面结构相比平顶有更好的抗形变能力，当罐体内部出现轻微负压或者正压波动时，锥面可以通过微小形变抵消压力变化，不会出现平顶容易凹陷的问题。罐顶均匀分布了四道径向的加强凸肋，从进水口位置一直延伸到罐身边缘，这部分结构主要是强化罐顶的承重能力，日常检修时工作人员可以短暂站在罐顶操作阀门、接驳管路，不需要额外搭建操作平台，同时这几道凸肋也可以作为吊装时的受力卡位，配合吊具可以平稳起吊罐体，避免吊装过程中罐体倾斜。顶部的进水口采用带螺纹的接口设计，可以匹配标准规格的端盖或者外接管路，接口处做了加厚处理，反复拆装端盖也不会出现螺纹滑牙、接口开裂的问题。设计过程中需要重点把控安装边界尺寸，罐体的最大外径由环形肋的外沿决定，安装预留空间需要在最大外径基础上留出至少100mm的操作间隙，方便后续接驳管路、检修外壁；罐体的总高度要匹配进水口的接驳高度，提前核算好进水管路的排布坡度，避免出现管路弯折影响进水效率。落地放置时，罐体底部的接触环面要保证完全贴合地面，如果地面存在轻微倾斜，可以通过垫片调整水平，避免长期偏载导致罐壁受力不均出现渗漏。这类储水罐体的壁厚设计需要结合容积大小调整，环向肋的厚度要比罐壁基础壁厚厚30%左右，才能有效抵消环向应力，罐顶锥面的壁厚可以略薄于罐壁，依靠锥面的结构形状来保证刚度，在控制整体材料成本的同时满足结构强度要求。
