商用场所简化结构自动扶梯三维设计

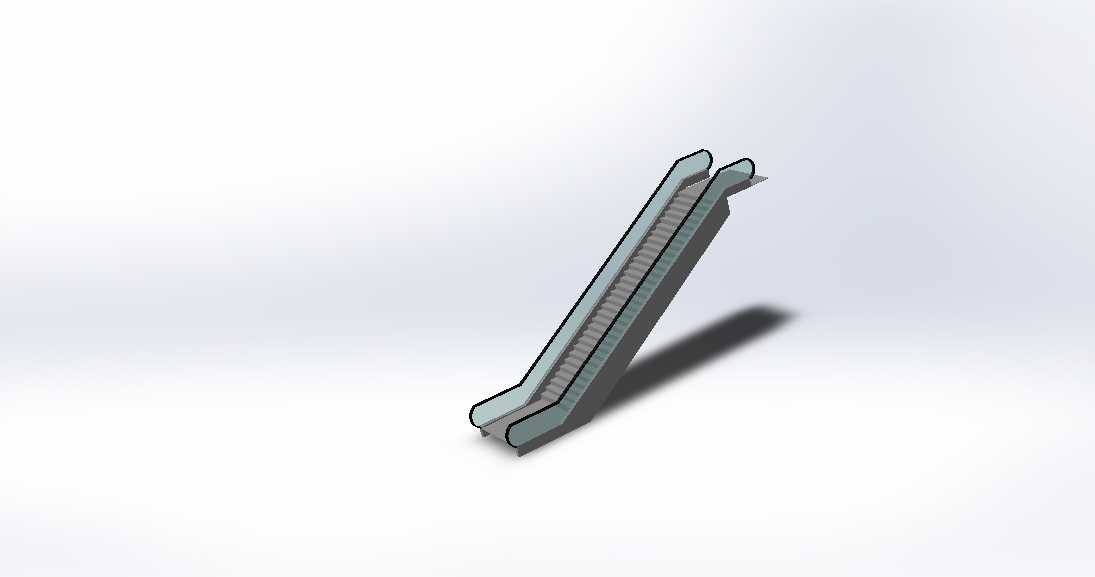

日常做商超、交通枢纽的竖向交通方案时，常需要先搭简化版的扶梯模型做整体布局校验，这个模型就是针对方案阶段的布局需求搭建的，没有做细碎的内部零件拆分，保留了扶梯最核心的外形轮廓与安装边界特征。从实际应用场景来看，这类简化扶梯模型主要用在建筑前期的动线规划、机电管线碰撞检查环节，不需要还原梯级链、驱动主机这类内部细节，只要能准确表达扶梯的倾斜角度、水平投影长度、上下端部的圆弧过渡尺寸，就能满足方案阶段的排布需求，避免前期方案里扶梯和梁柱、消防管线、吊顶标高出现冲突。模型的设计思路完全围绕方案排布的实用性出发，没有做冗余的细节刻画：整体保留了扶梯的倾斜梯段、上下水平出入口段、侧边扶手带护壁板的轮廓，梯级部分做了连续的阶梯面简化，扶手带的回转圆弧也做了符合实际安装尺寸的还原，不会出现外形失真导致的布局误判。从安装边界来看，模型的上下支撑端预留了和建筑楼板搭接的基准面，倾斜角度采用商用扶梯常规的30度标准倾角，梯段宽度对应常见的1米净宽规格，水平投影长度匹配3.5米提升高度的常规扶梯尺寸，在做楼层间排布时，可以直接以这个模型的外轮廓作为安装避让边界，不需要额外再查样本核对外形尺寸。实际做项目方案时，这类简化模型比带全内部结构的详细模型更实用，一方面文件体量小，在整体建筑模型里加载不会卡顿，另一方面核心的安装控制尺寸都做了准确还原，不会因为简化就丢失布局需要的关键参数。模型的侧边护壁板做了平直的轮廓处理，扶手带的运行轨迹和梯级的倾斜角度完全匹配，上下端部的水平段长度也符合现行规范里的出入口缓冲长度要求，在做消防疏散宽度计算、出入口人流导向设计时，也能直接以这个模型的轮廓作为参考依据，不需要反复调整模型的基础外形。很多刚入行的结构设计师做商业体竖向交通排布时，容易一开始就陷入扶梯内部零件的细节建模，反而耽误整体方案的排布进度，这类经过尺寸校验的简化模型，刚好能解决方案阶段的核心需求，把精力放在动线优化、空间尺度匹配上，而不是耗费时间在非必要的零件细节上。模型的梯级踏面做了统一的防滑条示意，虽然是简化结构，但踏面的宽度、踢面高度都符合常规扶梯的尺寸规范，在做行人通行模拟、扶梯周边护栏布置时，也能提供准确的尺寸参考。
