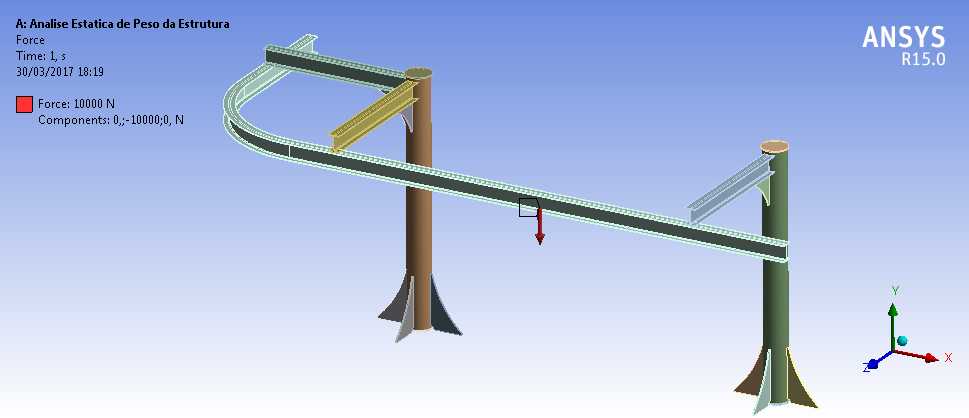

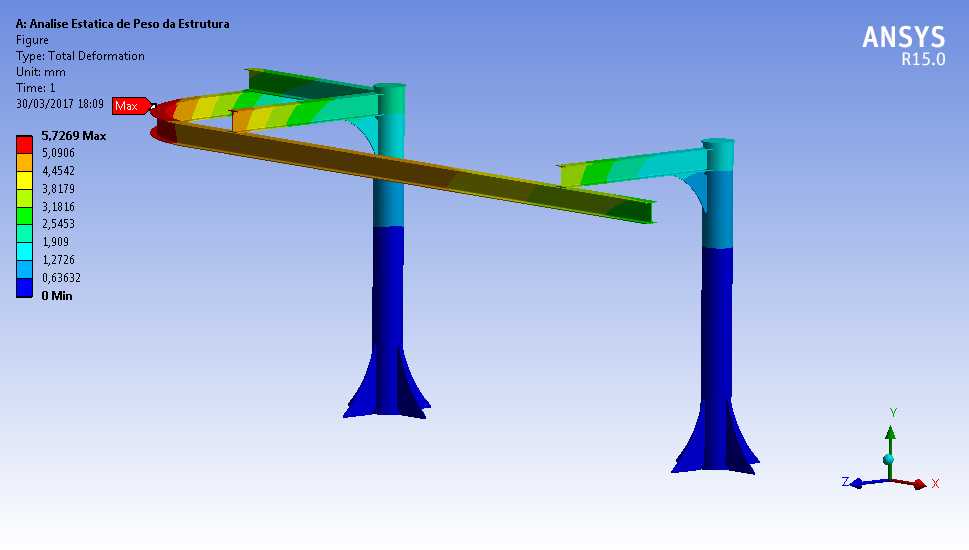

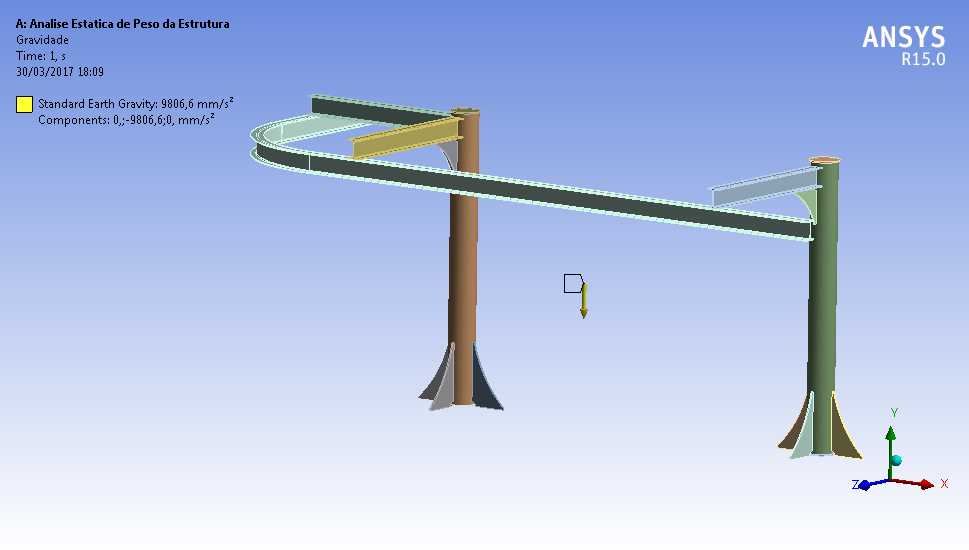

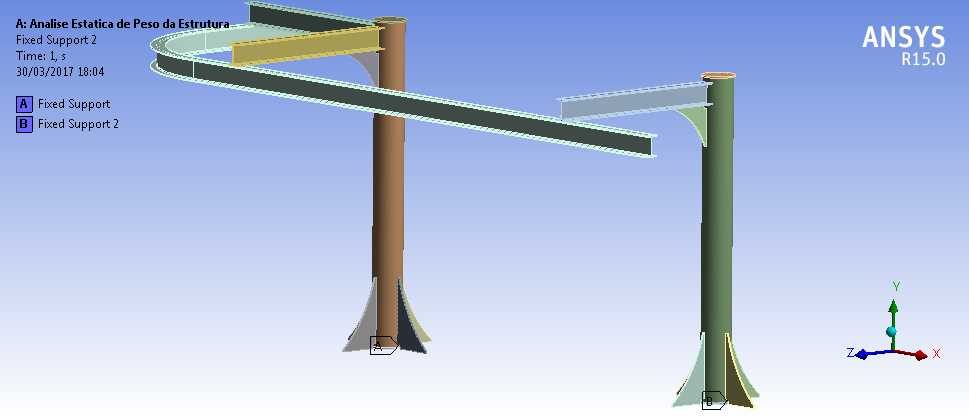

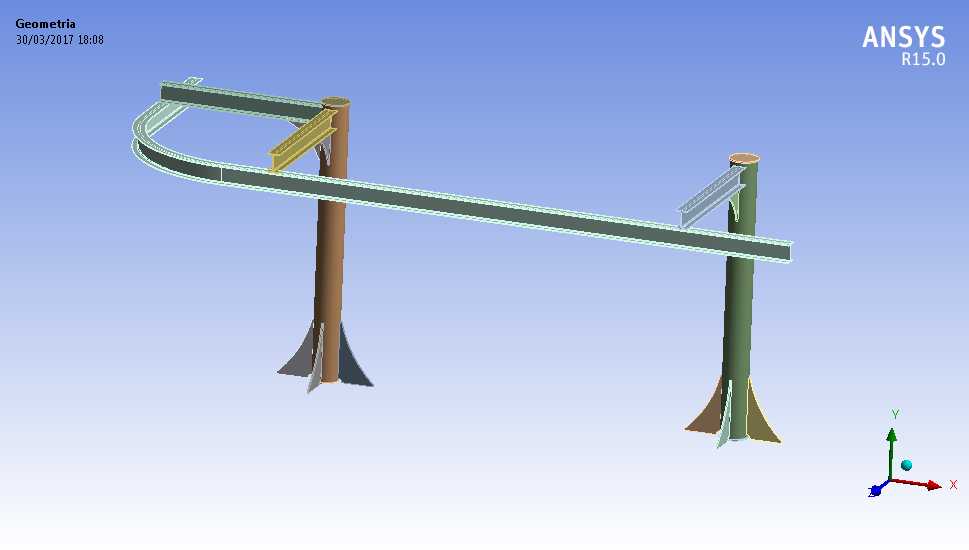

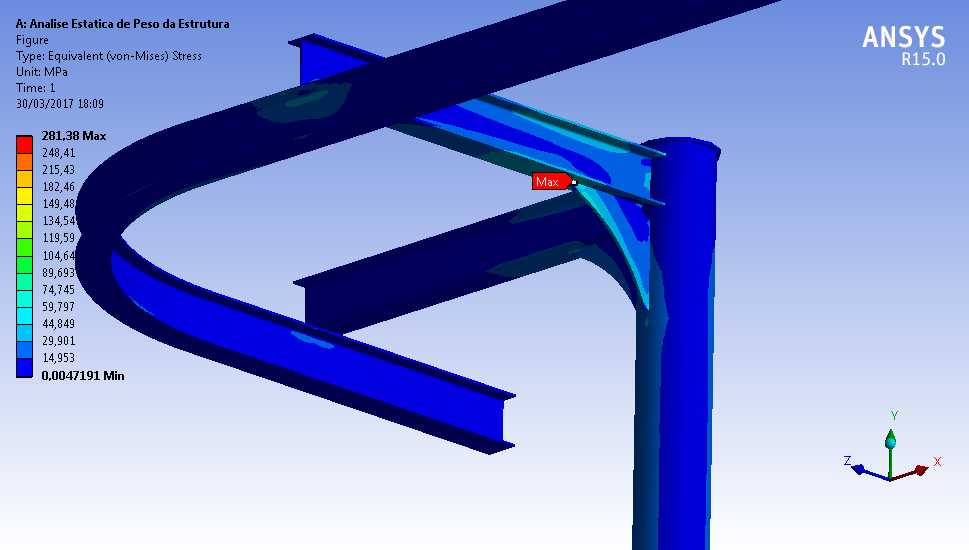

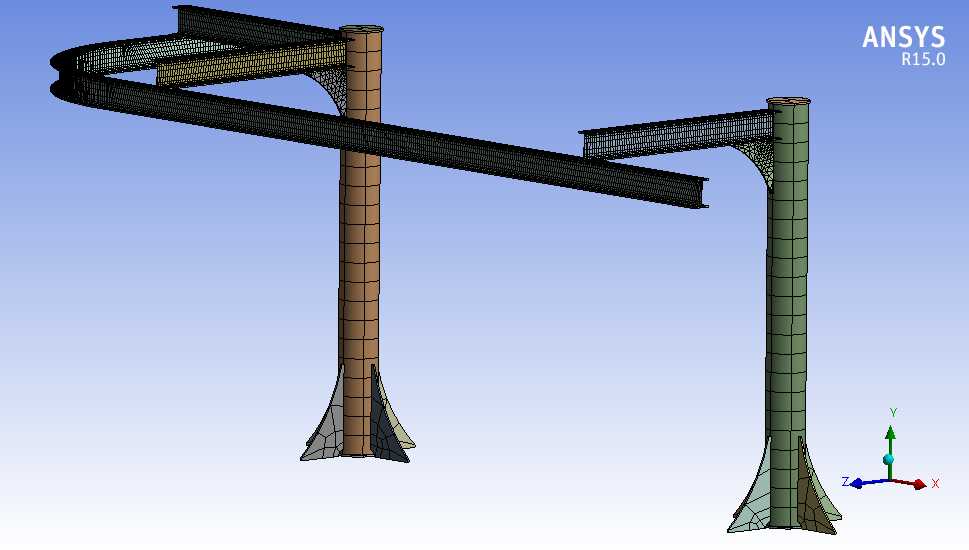

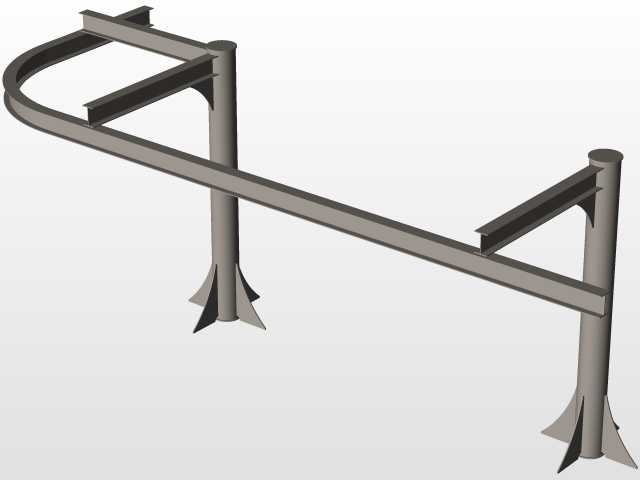

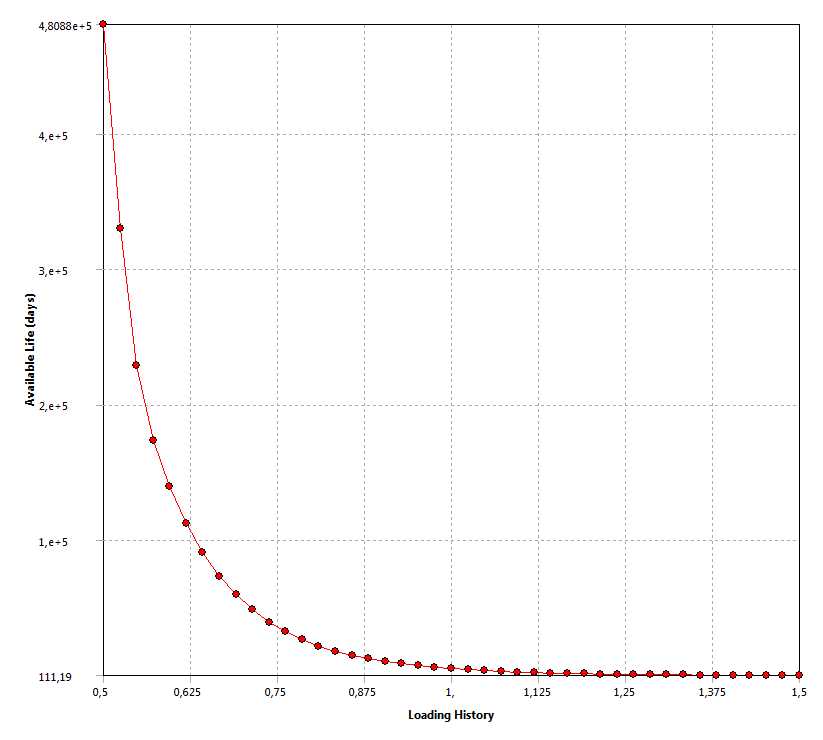

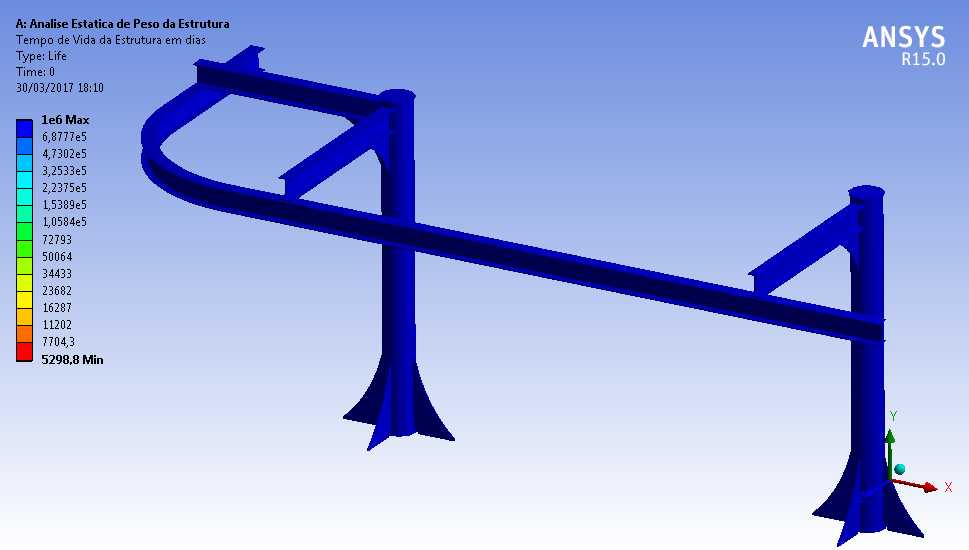

这套结构模型针对架空输送场景的弯段支撑需求设计,常见于厂区内轻型物料的环线输送、装配线旁的工件周转输送环节,用来承载输送轨道及上方运行的载具、工件载荷,避免弯段轨道在长期交变载荷下出现变形过大或疲劳失效问题。设计阶段首先确定了弯轨的曲率半径,匹配现场输送线的转弯空间边界,轨道截面采用槽型结构,既可以为输送滚轮提供稳定的导向接触面,也能通过截面的抗弯模量提升轨道自身的承载能力,减少无支撑段的下挠量。两根立柱的布置位置并非均匀排布,而是结合弯段的受力特征设置:在轨道曲率变化的拐点位置设置第一根立柱,抵消载具经过弯段时产生的离心力带来的侧向载荷,第二根立柱设置在弯段与直轨的衔接位置,承担直轨段传递过来的纵向载荷,同时约束弯轨末端的位移,避免衔接处出现轨道错位。立柱底部采用扩底式支撑结构,增大与安装基础的接触面积,降低基础面的压应力,同时可以通过底部的调节结构微调立柱高度,补偿安装面的平面度误差,保证轨道面的水平度满足输送滚轮的运行要求。轨道与立柱之间的连接采用悬臂式托架,托架的角度完全匹配轨道的走向,连接位置设置了加强筋板,提升托架的抗扭能力,避免载具经过时托架出现侧向晃动。建模过程中对轨道的拼接位置做了细节处理,预留了轨道接头的安装间隙,避免热胀冷缩导致轨道挤压变形,同时对所有的受力过渡位置做了圆角处理,减少应力集中点,从结构源头降低疲劳裂纹产生的概率。整个结构的安装边界需要考虑现场的基础承载能力,立柱底部的固定螺栓规格需要匹配最大载荷下的抗拔、抗剪要求,轨道安装完成后需要校验全程的轨距偏差,保证载具在弯段运行时不会出现卡滞或脱轨问题。针对结构的受力分析,重点关注载具满载经过弯段时的轨道最大变形量,以及立柱与托架连接位置的交变应力幅值,确保变形量在输送设备允许的精度范围内,疲劳寿命满足长期连续运行的使用要求。
