户外弧形顶钢架临时遮蔽防护棚结构

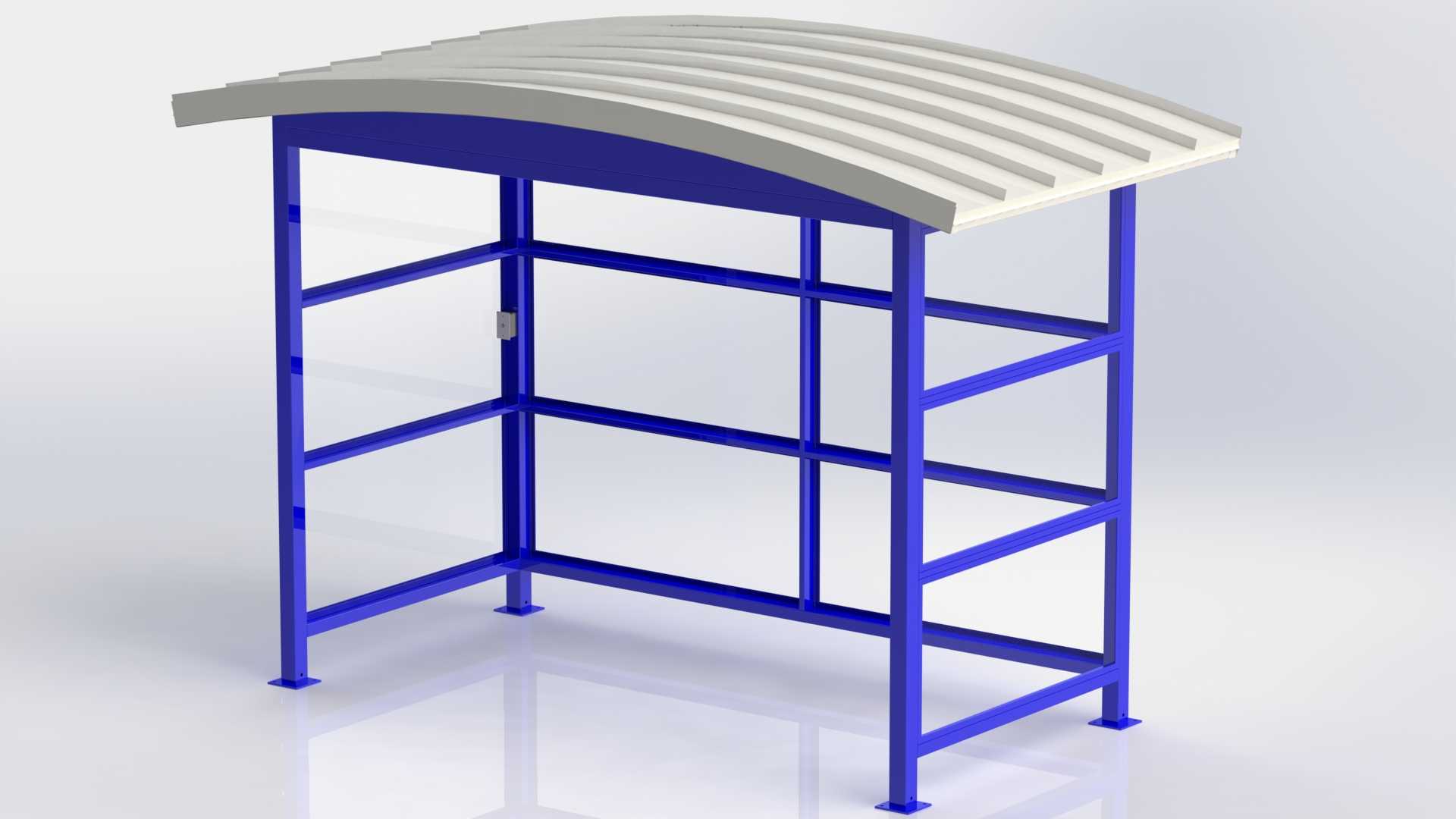

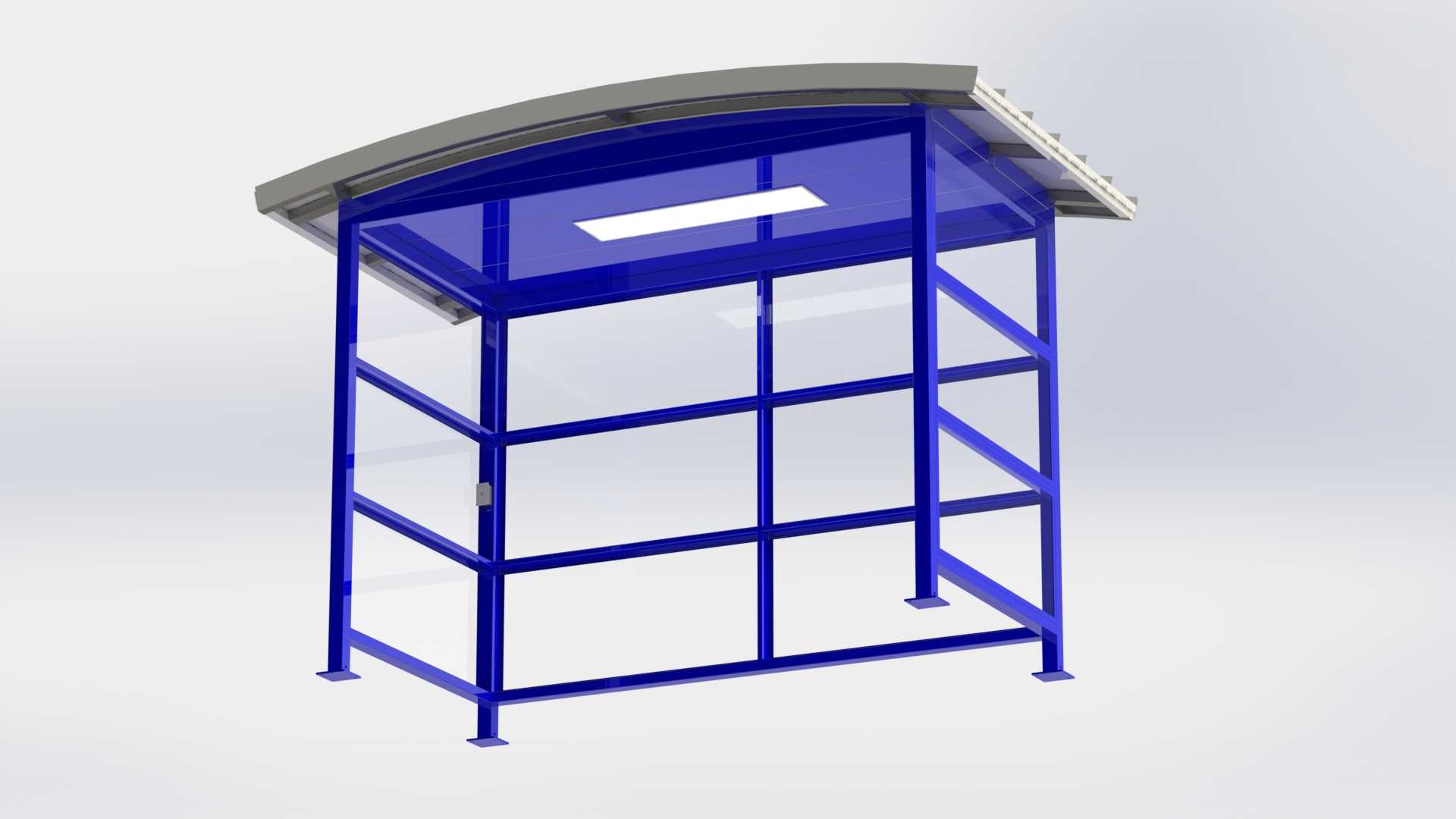

这类带弧形拱顶的钢架遮蔽结构，常被部署在户外施工点位、厂区临时巡检停靠点、户外作业人员临时休整区域，也可作为小型应急物资临时存放的遮蔽载体，应对突发阵雨、短时强光暴晒的工况，给现场作业人员提供就近的临时遮蔽空间，无需搭建复杂的永久建筑，适配短期作业场景的快速布设需求。整体框架采用矩形钢管组焊成型，四根主立柱底部带方形安装底板，底板预留螺栓安装孔，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时需保证四个立柱的安装基面水平度偏差控制在合理范围，避免框架组装后出现应力集中导致焊缝开裂。立柱之间通过多层横向矩形钢管拉结，形成稳定的框架受力体系，横向撑杆的排布兼顾结构抗侧移刚度与侧面通透度，不会完全遮挡视线，适配户外点位的视线通透要求，避免遮蔽结构成为现场视线盲区。顶棚采用圆弧拱起的造型，相比平顶结构有更好的排水性能，降雨时雨水可顺着弧形坡面快速流向两侧排出，不会在顶棚表面积水增加结构荷载；顶棚的弧形肋条平行排布，上面铺设轻质防护板材，板材边缘做包边处理，避免长期户外使用出现边缘翘曲脱落的问题。设计阶段优先考虑结构的拆装便捷性，所有框架杆件均采用标准化型材切割焊接，零部件互换性强，局部杆件出现锈蚀变形后可快速替换，无需整体报废；框架整体做户外防腐涂装处理，蓝色涂装层兼顾防锈与现场警示作用，在户外作业环境中辨识度较高，避免现场作业设备误碰撞。安装边界方面，整体占地为矩形区域，布设时需预留周边至少半米的通行空间，顶棚挑出部分超出立柱边缘一定距离，避免雨水顺着立柱流到遮蔽区域内部；立柱高度适配成年人站立通行需求，不会出现碰头的问题，内部空间可同时容纳3-4人临时站立遮蔽，也可临时放置小型工具箱、应急防护用品等物件。结构受力计算时需考虑当地常规风载与积雪荷载，弧形顶棚的曲面造型可有效降低风阻，减少强风天气下结构受到的横向推力，提升户外布设的稳定性。
